| Номер в госреестре | 82468-21 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Rosemount OCX 8800 |
| Изготовитель | "Rosemount Incorporated", США (Shakopee), "Rosemount Incorporated", США (Chanhassen), "Rosemount Incorporated", Мексика (Mexicali) |
| Год регистрации | 2021 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Rosemount OCX 8800 (далее - газоанализаторы) предназначены для непрерывного измерения содержания объёмной доли кислорода и продуктов неполного сгорания в дымовых и других технологических газах, с целью контроля и оптимизации процессов горения в энергетических и отопительных котлах, в печах для отжига, обжига, для сжигания мусора и отходов, в печах нефтеперерабатывающих и нефтехимических, металлургических и прочих производств.
Принцип действия газоанализаторов основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония и суммарного содержания продуктов неполного сгорания (горючих газов), путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика. Термокаталитический датчик градуируют по монооксиду углерода и, соответственно, результаты измерений содержания продуктов неполного сгорания выражаются в объемной доле монооксида углерода. Оба датчика термостабилизированы.
Конструктивно газоанализаторы состоят из двух блоков: аналитического и электронного. Каждый блок помещен в собственный корпус.
Аналитический блок имеет прямоугольное основание из алюминиевого сплава, на котором снаружи установлено пробоотборное устройство (зонд) - трубка из нержавеющей стали, или сплава Инконель 600, или керамики. Внутри блока расположены эжектор, датчики (чувствительные элементы) кислорода и горючих газов, элементы газовой системы. Блок закрывается резьбовой крышкой с защитой от произвольного раскручивания. Корпус аналитического блока термоизолирован.
Электронный блок имеет аналогичную конструкцию. В нем установлены блок питания, платы электроники, клеммные и заземляющие зажимы, соленоидные клапаны управления пневмосистемой. Корпус электронного блока термоизолирован. Опционально электронный блок может быть оснащен:
- мембранной клавиатурой под крышкой со смотровым окном или без него,
- вакуумно-люминесцентным или жидкокристаллическим цифровым дисплеем - Local Operator Interface (далее - LOI) с ИК-клавиатурой.
В основании имеются резьбовые отверстия для подсоединения фитингов газовой системы и кабельных вводов, а также наружные заземляющие зажимы. Конструкция газоанализаторов позволяет заменить при неисправностях датчики и электронику в полевых условиях.
В зависимости от условий применения измерительный зонд может быть оснащён фильтром различных модификаций. Влияние внешней температуры учтено при нормировании метрологических характеристик газоанализаторов.
Аналитические блоки газоанализаторов устанавливаются непосредственно на стенке дымохода, трубы. Отбор пробы производится при помощи воздушного аспиратора (эжектора).
По типу исполнения газоанализаторы бывают со встроенным или выносным блоком электроники.
В исполнении со встроенным блоком электроники измерительный зонд и блок электроники представляют собой единую конструкцию.
В исполнении с выносным блоком электроники измерительный зонд и блок электроники устанавливаются раздельно, соединение между измерительным зондом и блоком электроники осуществляется посредством кабельных связей и пневматических линий.
В зависимости от типа и свойств внешнего корпуса, газоанализаторы OCX 8800 выпускаются в следующих модификациях:
- OCX88A, OCX 8800 без маркировки Ex - невзрывозащищённые;
- OCX88C, OCX 8800 с маркировкой Ex - взрывозащищённые.
Результаты измерений и вычислений газоанализаторов в зависимости от исполнения выводятся:
- на дисплей локального интерфейса оператора LOI;
- в виде аналогового выходного сигнала 4-20 мА (2х/4х проводный);
- в виде цифрового сигнала с протоколами HART, Foundation Fieldbus;
- в виде цифрового сигнала с протоколом Wireless HART с использованием модуля Rosemount 775 (ТНЦМ™-адаптер).

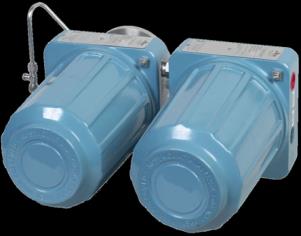

Общий вид газоанализаторов, варианты исполнений представлены на рисунках 1-5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.
электронный блок аналитический блок
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты ПО - «Высокий» в соответствии с ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения, Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Flash, Programmed, OCX 8800 CPU 6F00006H01 |
| Номер версии (идентификационный номер) ПО | Не ниже 6.02.006 |
| Цифровой идентификатор ПО | 0xB727 |
| фикатор ПО), приведённое в таблице, ице версии. юго обеспечения, идентификационное льной суммы ПО сравнивают с ии и контрольной суммой ПО, | |
| Значение контрольной суммы (цифровой иденти относится только к файлу прошивки обозначенной в табл - в случае изменения установленного программ? наименование, номер версии и значение контро идентификационным наименованием, номером верс предоставляемых производителем. |
Таблица 2 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Диапазон измерений: - объемной доли кислорода, % (минимальный/максимальный)* - объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, млн-1 (минимальный/максимальный)* - объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, %* | от 0 до 1/ от 0 до 40 от 0 до 500/ от 0 до 3000 от 0 до 5 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли кислорода, % - от 0 до 4 % включ. | ±0,1 |
| Пределы допускаемой относительной погрешности измерений объемной доли кислорода - св. 4 до 40 % | ±3,0 |
| Пределы допускаемой абсолютной погрешности измерений по каналу измерений объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, млн-1 - от 0 до 1000 млн-1 включ. - св. 1000 до 3000 млн-1 | ±60 ±90 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, по каналу измерений объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, % - от 0 до 5 % | ±3,0 |
| * - верхний предел измерений может быть сконфигурирован между наименьшим и наибольшим значениями, приведенными в таблице 2. Нижний предел измерений может быть сконфигурирован от 0 до верхнего предела измерений. | |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 750 |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Частота переменного тока, Гц | 50/60 |
| Время установления показаний (T90), с, не более - по каналу определения содержания кислорода - по каналу продуктов неполного сгорания | 10 25 |
| Диапазон значений выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Габаритные размеры газоанализатора (длина х ширина х высота), мм, не более - со встроенным блоком электроники - с выносным блоком электроники: - электронный блок - аналитический блок Габаритные размеры зонда (длина х ширина х высота), мм, не более | 265х485х500 245х215х320 265x245x500 40x40x3150 |
| Масса, кг, не более | 27 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Маркировка взрывозащиты для газоанализаторов в модификации OCX88C, 0CX8800 с маркировкой Ex: - со встроенным блоком электроники - с выносным блоком электроники: - аналитического блока - электронного блока | 1Ex d ПВ+Ш T3 X 1Ex d ПВ+Ш T3 X 1Ex d ПВ+Ш T6 X |
| Температура анализируемого газа, оС | от 0 до 1427 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, оС - со встроенным блоком электроники - с выносным блоком электроники: - аналитического блока - электронного блока - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации влаги), % | от - 40 до +65 от - 40 до +100 от - 40 до +65 от 84,0 до 106,7 от 5 до 95 |
| Средний срок службы газоанализаторов, лет, не менее | 12 |
| Средняя наработка на отказ газоанализаторов, ч, не менее | 24 000 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Комплектность средства измерений представлена в таблице 4. Таблица 4 - Комплектность средства измерений__
| Наименование | Обозначение | Количество |
| Газоанализатор Rosemount OCX 8800 модификации OCX88A, ОСХ88С 1) | - | 1 шт. |
| Монтажные принадлежности2) | - | - |
| Комплект ЗИП2) | - | - |
| Калибровочный комплект2) | - | - |
| Полевой коммуникатор фирмы Эмерсон2)3) | - | - |
| Руководство по эксплуатации | IM-106-880 | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-094/03-2020 | 1 экз. |
| определяется при заказе в атации; е в соответствии со цанными по HART-протоколу | ||
| 1) - модификация и исполнение газоанализаторов соответствии со спецификацией в руководстве по эксплу 2) - состав определяется (опционально) при заказ спецификацией. 3) - или другой прибор, обеспечивающий обмен | ||
приведены в эксплуатационном документе IM-106-880 (Руководство по эксплуатации), раздел 1 «Описание и технические характеристики», «Обзор системы»
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов Техническая документация «Emerson Electric Co.», США
