Дефектоскопы ультразвуковые HARFANG WAVE, 82475-21

Дефектоскопы ультразвуковые HARFANG WAVE (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов, глубины залегания дефектов и толщины изделий.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	82475-21
Наименование СИ	Дефектоскопы ультразвуковые
Обозначение типа СИ	HARFANG WAVE
Изготовитель	Компания "Sonatest Ltd.", Великобритания
Год регистрации	2021
Срок свидетельства	28.07.2026
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля.

Ультразвуковая волна, формируемая в преобразователе дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Дефектоскоп состоит из электронного блока и пьезоэлектрических преобразователей.

Дефектоскоп используется совместно с преобразователями производства компании Sonatest, ООО «Константа УЗК», ООО «АКС», ООО НПЦ «Кропус-ПО».

Управление дефектоскопом HARFANG WAVE осуществляется с помощью сенсорного дисплея. Дисплей дефектоскопа поддерживает работу в перчатках и без них. Попадание на дисплей дефектоскопа воды или контактной жидкости не оказывает заметного влияния на работоспособность дефектоскопа.

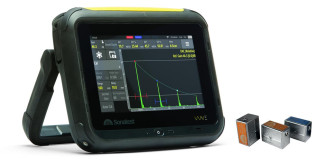

Общий вид дефектоскопов представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Лист № 3 Всего листов 5

ПО позволяет воспроизводить геометрические формы (криволинейные поверхности, угловые и тавровые сварные соединения) на дисплее дефектоскопа. В сочетании с программой отслеживания траектории луча в реальном времени и наложением А-скана на построенную траекторию, ПО визуализирует места нахождения отражателей и помогает отличать сигналы от дефектов от сигналов от геометрических особенностей объекта контроля.

ПО позволяет конфигурировать меню прибора без лишних элементов управления, что ускоряет процессы настройки и контроля.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО
Номер версии (идентификационный номер) ПО	1.0.6 и выше
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений отношений амплитуд сигналов на входе приемника, дБ	от 1 до 70
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ	±1
Диапазон измерений длительности временных интервалов, мкс	от 0,1 до 2000,0
Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс	±0,1
Диапазон измерений глубины залегания дефекта (по стали), мм	от 2 до 590***
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм	±(0,8+0,01-Y*)
Диапазон измерений толщины (по стали), мм	от 2 до 4500***
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм	±(0,1+0,0ЬН**)
где Y - измеренное значение глубины залегания дефекта, мм где H - измеренное значение толщины, мм **указан максимальный диапазон; диапазон согласно маркировке подключенного преобразователя (в соответствии с РД 34.17.302-97, таблица 2 и 3)

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний глубины залегания дефектов, мм	от 1 до 10000
Диапазон показаний толщины (по стали), мм	от 1 до 10000
Амплитуда зондирующих импульсов, В	100
	150
	200
	250
	300
	350
	400
	450
	500
Длительность зондирующих импульсов, нс	от 30 до 1465
Диапазон частоты следования зондирующих импульсов, Гц	от 1 до 1465

Диапазон задержки развертки с шагом 0,05 мм (по стали), мм	от 0 до 9999
Диапазон рабочих частот, МГц	от 0,2 до 20,0
Номинальные значения центральных частот узкополосных и широкополосных фильтров, МГц	0,50 1,00 1.25 2,00 2.25 3.50 4.00 4.50 5.00 7.50 10.00 15.00 20.00
Диапазон установки усиления, дБ	от 0,1 до 110,0
Диапазон установки скоростей распространения ультразвука в контролируемых материалах, м/с	от 500 до 18000
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - батарея с напряжением, В	от 100 до 240 от 50 до 60 10,8
Габаритные размеры электронного блока (ДхШхВ), мм, не более	222х174x63
Масса электронного блока (с одной батареей), кг, не более	1,7
Средний срок службы, лет	10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 35) - атмосферное давление, мм рт.ст.	от -10 до +45 от 20 до 90 от 630 до 800

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений

Таблица 4 - Комплектность дефектоскопов

Наименование	Обозначение	Количество
Дефектоскоп ультразвуковой HARFANG WAVE		1 шт.
Кейс для транспортировки		1 шт.
Литий-ионная батарея		1 шт.
Защитная пленка на экран		1 шт.
Адаптер питания постоянного тока		1 шт.
Шнур питания		1 шт.
Пьезоэлектрический преобразователь*		1 шт.
Дефектоскоп ультразвуковой HARFANG WAVE. Руководство по эксплуатации		1 экз.
Методика поверки	МП 029.Д4-20	1 экз.
*количество и тип преобразователей в соответствии с заказом
