Трансформаторы тока HZ-LSZC-10, 82492-21

Назначение

Трансформаторы тока HZ-LSZC-10 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.

При протекании по шине (кабелю), выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.

Трансформаторы по принципу конструкции - шинные. По виду изоляции - литые. По числу ступеней трансформации - одноступенчатые. По числу вторичных обмоток - от одной до трех вторичных обмоток для измерений и учета или для защиты. С одним коэффициентом трансформации.

Трансформаторы встроенной первичной обмотки не имеют. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера. Высоковольтная изоляция обеспечивается за счет собственной изоляции кабеля.

Вторичная обмотка трансформаторов намотана на тороидальном разъемном магнитопроводе, скрепленном бандажом, и заключена в литую оболочку на основе эпоксидной смолы, которая формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Структура условного обозначения трансформаторов:

HZ - L S Z C - 10

|_Номинальное напряжение (кВ)_

_Для двойного подключения с установкой через центр_

_С литой изоляцией_

_Кабельный_

_Трансформатор тока_

Код изготовителя

Заводской номер наносится на маркировочную табличку трансформаторов любым технологическим способом в виде буквенно-цифрового кода.

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено.

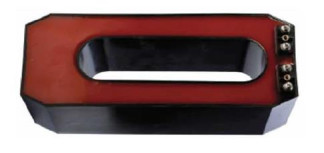

Рисунок 1 - Общий вид трансформаторов тока HZ-LSZC-10 Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом трафаретной печати.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Методы измерений» паспорта.

Нормативные документы, устанавливающие требования к трансформаторам тока HZ-LSZC-10

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
