| Номер в госреестре | 82496-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZB |
| Изготовитель | "Shanghai DYH Electric Power Equipment Co., Ltd.", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 02.08.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZB (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции с литой изоляцией. По числу ступеней трансформации - одноступенчатые. Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и формирует корпус трансформаторов. Трансформаторы могут иметь от двух до четырех вторичных обмоток для измерений и защиты с одним коэффициентом трансформации.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке.
Структуры условных обозначений модификаций трансформаторов представлены в таблицах 1-3:
Таблица 1
| LZZB | X1* | X2 | X3 | X4 | X5 |
| 1 | 2 | 3 | 4 | 5 | 6 |
6 - Габаритные размеры (длинахвысота), мм: 2:335x246 3(G): 290x290 4:455x246 5G: 395x290 5G3: 490x233 5G4: 432x227
* Может отсутствовать. Таблица 2
| LZZB | X11 | X2* | X3 | X4* | C2G* |
| 1 | 2 | 3 | 4 | 5 | 6 |
1 - Тип трансформатора
2 - J - упрочненный тип трансформатора
W- трансформатор наружной установки
3 - Обозначение конструктивного исполнения: 2, 6, 7, 9, 16
4 - Номинальное (наибольшее) рабочее напряжение, кВ: 6 (7,2); 10 (12); 20 (24); 35 (36); (40,5)
5 - Габаритные размеры (длинаxширинаxвысота), мм:
А1: 325x155x222 А2:325x175x222
A1G
A2G
A3G
A4G
A5G
350x155x222
350x175x222
350x150x222
380x185x222
475x185x222
A5G2: 475x209x222 В1: 270x155x280 В2: 305x175x280 С1: 310x155x227 C1G3:330x155x227 С2:310x180x236 C2G3:340x180x236 D1: 335x165x223 D2:395x165x223 E1G: 410x195x272 E2G: 470x195x272 E1GS: 410x195x272 E2GS: 470x195x272 F1:410x208x265 F2:470x208x265 K1:410x195x265 K2:470x195x265
6 - Наличие устройства разделения напряжения на конденсаторах
| LZZB | X1* | X2 | Х3 | 250 | X4 |
| 1 | 2 | 3 | 4 | 5 | 6 |
1 - Тип трансформатора
2 - J - упрочненный тип трансформатора
W- трансформатор наружной установки
3 - Обозначение конструктивного исполнения: 2, 6, 7, 9, 16
4 - Номинальное (наибольшее) рабочее напряжение, кВ: 6 (7,2); 10 (12); 20 (24); 35 (36); (40,5)
5 - Ширина, мм: 250
6 - Габаритные размеры (длинахвысота), мм:
W1G1: 430x475 W2G1: 495x475 W7: 485x465 D:490x510 D3: 490x545
* Может отсутствовать.
В обозначениях модификаций допустимы дополнительные символы между индексами структурных схем в виде « - » и « / ».
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

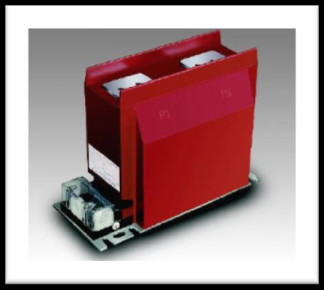

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено.
а) трансформаторы тока модификаций LZZBX1X2X3X4X5 и LZZBX1X2X3X4C2G
б) трансформаторы тока модификации LZZBX1X2X3250X4 Рисунок 1 - Общий вид трансформаторов
отсутствует.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный первичный ток Лном, А | от 5 до 4000 |
| Номинальный вторичный ток /2ном, А | 1; 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальное напряжение U/ном, кВ: | 6; 10; 20; 35 |
| Наибольшее рабочее напряжение U/н.р, кВ: | 7,2; 12; 24; 36; 40,5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1 5P;10Р |
| Номинальная вторичная нагрузка ^2ном с индуктивноактивным коэффициентом мощности costy2=0,8, В А: - вторичной обмотки для измерений и учета - вторичной обмотки защиты | от 5 до 60 от 5 до 50 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 10 до 30 |
| Номинальный коэффициент безопасности приборов Квном вторичных обмоток для измерений | от 5 до 15 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 495x250x545 |
| Масса, кг, не более | 143 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +40 |
| Средняя наработка до отказа, ч | 300000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом трафаретной печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока LZZB | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
Нормативные документы, устанавливающие требования к трансформаторам тока LZZB
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
1
Может отсутствовать.
| Зарегистрировано поверок | 41 |
| Поверителей | 2 |
