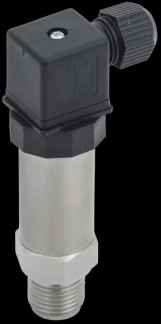

Преобразователи давления измерительные PPT, 82499-21

PPT

-

X

-

XX

-

XXX

-

X-XX

-

X

-

X

Позиция

Код

Описание

1

PPT

Обозначение наименования преобразователей

2

А

Обозначение типа измеряемого давления: A - для измерений абсолютного давления;

D

D - для измерений дифференциального давления;

G

G - для измерений избыточного давления.

3

ST

Обозначение класса точности*: ST - 0,5;

HY

HY - 0,25.

D25

Обозначение диапазона преобразований давления: от 0 до 250 кПа (от 0 до 2,5 бар);

006

от 0 до 600 кПа (от 0 до 6 бар);

4

010

от 0 до 1000 кПа (от 0 до 10 бар);

016

от 0 до 1600 кПа (от 0 до 16 бар);

025

от 0 до 2500 кПа (от 0 до 25 бар);

100

от 0 до 10000 кПа (от 0 до 100 бар).

5

0-10

Обозначение унифицированных выходных сигналов: от 0 до 10 В (напряжение постоянного тока);

4-20

от 4 до 20 мА (сила постоянного тока).

6

1

Обозначение присоединительной резьбы: G1/4;

2

G1/2;

3

М20х1,5.

7

1

Обозначение присоединительного разъема: Mini 4-pin;

2

DIN 43650.

*

Класс точности соответствует абсолютному значению основной приведенной (к

нормирующему значению аналогового выходного сигнала) погрешности преобразований

давления.

Примечание

- Допускается дополнительное обозначение типоисполнения преоб-

разователей в зависимости от измеряемого давления: PPT10 - для измерений избыточного

давления;

PPT20 - для измерений абсолютного давления; PPT30 - для измерений диффе-

ренциального давления.

Наименование характеристики

Значение

Диапазоны преобразований давления

в соответствии с таблицей 3

Диапазоны аналоговых выходных сигналов

в соответствии с таблицей 3

Пределы допускаемой основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления 1)

в соответствии с таблицей 3

Пределы допускаемой дополнительной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления, вызванной изменением температуры окружающего воздуха от нормальных условий, на каждые 10 °С, %

±0,25 2); ±0,5 3)

1)    Нормирующие значения аналогового выходного сигнала:

-    1Q В - для преобразователей с унифицированным выходным сигналом напряжения постоянного тока от 0 до 10 В;

-    16 мА - для преобразователей с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА.

2)    Для преобразователей с пределами допускаемой основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления ±0,25 %.

3)    Для преобразователей с пределами допускаемой основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления ±0,5 %.

Условное обозначение модификации преобразователя

Диапазоны

преобразований

давления

Диапазоны

аналоговых

выходных

сигналов

Пределы допускаемой основной приведенной (к нормирующему значению аналогового выходного сигнала) погрешности преобразований давления, %

преобразователи избыточного давления

PPT-G-HY-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,25

PPT-G-HY-010-0-10-2-2

от 0 до 1000 кПа (0 до 10 бар)

от 0 до 10 В

±0,25

PPT-G-HY-025-4-20-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,25

PPT-G-HY-100-4-20-2-2

от 0 до 10000 кПа (0 до 100 бар)

от 4 до 20 мА

±0,25

PPT-G-ST-D25-4-20-1-1

от 0 до 250 кПа (0 до 2,5 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-006-0-10-2-2

от 0 до 600 кПа (0 до 6 бар)

от 0 до 10 В

±0,5

PPT-G-ST-006-4-20-1-1

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-010-4-20-1-1

от 0 до 1000 кПа (0 до 10 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-016-0-10-2-2

от 0 до 1600 кПа (0 до 16 бар)

от 0 до 10 В

±0,5

PPT-G-ST-016-4-20-1-1

от 0 до 1600 кПа (0 до 16 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-025-4-20-1-1

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,5

PPT-G-ST-100-0-10-2-2

от 0 до 10000 кПа (0 до 100 бар)

от 0 до 10 В

±0,5

PPT-G-ST-100-4-20-2-2

от 0 до 10000 кПа (0 до 100 бар)

от 4 до 20 мА

±0,5

преобразователи абсолютного давления

PPT -A-HY-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,25

PPT -A-HY-025-4-20-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,25

PPT -A-ST-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,5

PPT-A-ST-025-4-20-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 4 до 20 мА

±0,5

PPT-A-ST-025-0-10-2-2

от 0 до 2500 кПа (0 до 25 бар)

от 0 до 10 В

±0,5

преобразователи дифференциального давления

PPT-D-ST-006-4-20-2-2

от 0 до 600 кПа (0 до 6 бар)

от 4 до 20 мА

±0,5

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 36

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +15 до +25 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от -20 до +85 80 (при температуре +35 °С)

Степень защиты оболочки по ГОСТ 14254-2015

IP65

Масса, кг, не более

0,5*

Габаритные размеры, мм, не более

86x30x114*

Средняя наработка на отказ, ч

70000

Срок службы, лет

15

* В зависимости от модификации.

Наименование

Обозначение

Количество

Преобразователь давления измерительный PPT

-

1 шт.

Паспорт

-

1 экз.
