| Номер в госреестре | 82500-21 |
| Наименование СИ | Датчики герконовые уровня |
| Обозначение типа СИ | СТЕРХ ДГУ-СТ |
| Изготовитель | Общество с ограниченной ответственностью "НПФ СТЕРХ" (ООО "НПФ СТЕРХ"), Самарская обл., г. Самара |
| Год регистрации | 2021 |
| Срок свидетельства | 02.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики герконовые уровня СТЕРХ ДГУ-СТ (далее - датчики) предназначены для преобразований значений уровня жидких сред в выходные аналоговые сигналы силы и напряжения постоянного тока.
Принцип действия датчиков основан на изменении состояния герконов под воздействием магнитного поля поплавка, перемещающегося вдоль направляющей трубы, внутри которой находится резистивно-герконовая потенциометрическая линейка. Выходной сигнал пропорционален объёму и высоте заполнения емкости. Непрерывное измерение высоты заполнения датчиком не зависит от физических и химических свойств среды, таких как образование пены или пузырей, вибрации, изменения плотности, давления и температуры. Датчики выпускаются под торговой маркой СТЕРХ.
Конструктивно датчики состоят из направляющей трубы, поплавка и электронного
блока.
Датчики выпускаются в двух модификациях: ДГУ-СТ (5), ДГУ-СТ (10), отличающихся пределами допускаемой абсолютной погрешности преобразований уровня жидкости.
Заводской номер наносится любым технологическим способом на маркировочную табличку в виде цифрового кода.
Общий вид датчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - свинцовая пломба с нанесением знака поверки.

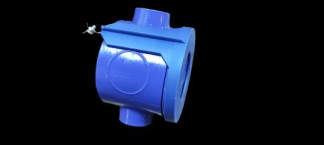

Рисунок 1 - Общий вид датчиков с указанием места ограничения доступа к местам настройки
(регулировки)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ДГУ-СТ (5) | ДГУ-СТ (10) | |
| Диапазон показаний уровня жидкости, мм | от 0 до 2500 | |
| Диапазон преобразований уровня жидкости, мм | от 10 до 2500 | |
| Пределы допускаемой абсолютной погрешности преобразований уровня жидкости, мм | ±5 | ±10 |
| Диапазон выходного аналогового сигнала: - сила постоянного тока, мА - напряжение постоянного тока, В | от 4 до 20 от 0 до 10 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| ДГУ-СТ (5) ДГУ-СТ (10) | |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозащиты | 1 Ex mb IIA T6 Gb |
| Напряжение питания постоянного тока, В | от 12 до 24 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +80 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 2650x150x75 |
| Масса, кг, не более | 7 |
| Средняя наработка на отказ, ч | 26280 |
| Срок службы, лет, не менее | 3 |
наносится на маркировочную табличку, закрепленную на корпусе датчиков, любым технологическим способом и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик герконовый уровня СТЕРХ ДГУ-СТ | - | 1 шт. |
| Комплект монтажных частей | - | 1 компл. |
| Руководство по эксплуатации | 28.99.39-006-88562800-2019РЭ | 1 экз. |
| Паспорт | 28.99.39-006-88562800-2019ПС | 1 экз. |
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 28.99.39-006-88562800-2019 Датчик герконовый уровня СТЕРХ ДГУ-СТ. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
