| Номер в госреестре | 82502-21 |
| Наименование СИ | Измерители сопротивления изоляции кабельные |
| Обозначение типа СИ | "КИСИ" |
| Изготовитель | Общество с ограниченной ответственностью "Контакт СК" (ООО "Контакт СК"), Самарская обл., г. Самара |
| Год регистрации | 2021 |
| Срок свидетельства | 02.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления изоляции кабельные «КИСИ» (далее по тексту - приборы) предназначены для измерений сопротивления изоляции кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре и нормированной длине кабеля.
Принцип действия приборов основан на измерении тока, протекающего через измеряемое сопротивление, при приложении к нему испытательного напряжения постоянного тока заданной величины и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью аналого-цифрового преобразователя (АЦП), обрабатывается, и результат измерений отображается на алфавитно-цифровом жидкокристаллическом дисплее (ЖК-дисплее). Управление процессом измерений осуществляется при помощи встроенного микропроцессора. Предел измерений устанавливается автоматически.
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания.
Результаты измерений по вводимым с клавиатуры значениям длины, температуры и материалу изоляции кабеля приводятся к нормированной температуре (+20 °С) и нормированной длине кабеля (1000 м).
Основные узлы приборов: узел измерения, АЦП, микропроцессор, клавиатура, ЖК-дисплей, блок питания.
Конструктивно приборы выполнены в переносных пластиковых корпусах настольного исполнения.
На лицевой панели размещены ЖК-дисплей и клавиатура.
На задней панели размещены разъем сети питания, клемма для подключения измерительного кабеля.

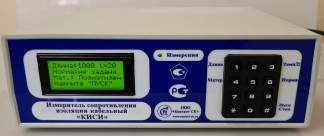

Общий вид приборов представлен на рисунках 1 - 2.
Пломбирование приборов осуществляется с помощью наклейки стикеров. Схема пломбирования представлена на рисунке 2.
Место нанесения заводских (серийных номеров) - на тыльной панели корпуса приборов; способ нанесения - типографская печать на наклейке; формат - цифровой код.
Знак поверки наносится на тыльную панель корпуса приборов. Обозначение места нанесения знака поверки представлено на рисунке 2.
| Место | Место нанесения | |
| пломбирования | знака поверки |
Рисунок 2 - Общий вид измерителей сопротивления изоляции кабельных «КИСИ». Вид сзади
Приборы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AT89-KISI |
| Номер версии (идентификационный номер ПО), не ниже | 3.03.015 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Номинальное значение испытательного напряжения, U, В ^ | Предел измерений сопротивления изоляции | Пределы допускаемой основной относительной погрешности измерений, % |
| 200 | 999,99 МОм 2) | ±5 |
| 9,9999 ГОм | ±10 | |
| 99,999 ГОм | ||
| 999,99 ГОм | ±15 | |
| 9999,9 ГОм | ||
| Примечания ^ - диапазон установки испытательного напряжения от 0,95-U до 1,05-U, В; 2> - минимальное измеряемое значение сопротивления изоляции 4 МОм | ||
Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С ±0,1 %.
Таблица 3 - Значения для пересчета результатов измерений
| Наименование характеристики | Температура окружающего воздуха, °С | Длина кабеля, м |
| Нормированное значение | ±20 | 1000 |
| Диапазон вводимых значений для пересчета | от ±5 до ±35 | от 1 до 9999 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Габаритные размеры, мм, (длинах ширинах высота) | 185x260x90 |
| Масса, кг | 1,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от ±15 до ±25 от 40 до 60 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от ±5 до ±40 до 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель приборов способом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель сопротивления изоляции кабельный «КИСИ» | - | 1 шт. |
| Кабель измерительный | - | 2 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4221-006-55897106-2021 | 1 экз. |
приведены в руководстве по эксплуатации РЭ 4221-006-55897106-2021 в разделе 7 «Порядок работы».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 3345-76 Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ТУ 4221-006-55897106-2021 Измерители сопротивления изоляции кабельные «КИСИ». Технические условия
