| Номер в госреестре | 82503-21 |
| Наименование СИ | Стенды для поверки уровнемеров |
| Обозначение типа СИ | МК СПУ |
| Изготовитель | Общество с ограниченной ответственностью "Метрология Комплект", г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды для поверки уровнемеров МК СПУ (далее - стенды) предназначены для передачи единицы длины средствам измерений уровня.
Принцип действия стендов основан на имитации изменения уровня путем перемещения подвижной части стенда, на которой закреплены отражающая или контактная пластина, вдоль горизонтального основания стенда.
В зависимости от исполнения стенды могут применяться при проведении поверки или калибровки средств измерений уровня (радарных, поплавковых, ультразвуковых, коаксиальных, радиоволновых и других типов уровнемеров).
Измерение осуществляется на основе определения положения отражающей или контактной пластины, закрепленной на подвижной части стенда, которая перемещается вдоль горизонтального основания, относительно установочной пластины, закрепленной на неподвижной части стенда. Подвижная часть может устанавливаться на любом значении расстояния в пределах диапазона измерений стенда. Перемещение и позиционирование подвижной части производится калиброванным прецизионным сервоприводом. Определение положения отражающей или контактной пластины относительно установочной пластины осуществляется посредством лазерного измерителя длины, входящего в состав стенда.
Для жесткого крепления различных типов средств измерений уровня стенд имеет вертикально расположенную установочную пластину, закрепленную на неподвижной части стенда. Конструкция стенда обеспечивает установку уровнемера таким образом, чтобы плоскость установочного фланца уровнемера была перпендикулярна горизонтальному основанию стенда.
Стенд может быть оборудован системой натяжения и поддержания гибкого и жесткого волновода, параметры которой подбираются исходя из заказа.
Стенды состоят из:
- горизонтального основания, состоящего из двух алюминиевых направляющих, установленных на опорах;
- подвижной части с отражающей (или контактной) пластиной, перемещающейся вдоль горизонтального основания;
- неподвижной части с установочной пластиной, установленной перпендикулярно к горизонтальному основанию стенда, и предназначенное для крепления средств измерений уровня;
- лазерного измерителя длины;
- прецизионного модуля линейного перемещения, включающего в себя сервопривод, контроллер и управляющий компьютер.
Стенды выпускают в следующих модификациях, которые отличаются классом точности:
- МК СПУ ЛД - построены с использованием лазерного дальномера (FLS С10, производства «Dimetix AG», Швейцария);
- МК СПУ СЛИ - построены с использованием системы лазерной измерительной (XL-80 Renishaw, производства «Renishaw plc», Великобритания).

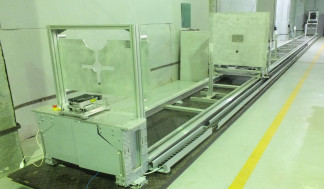

Общий вид стенда представлен на рисунках 1 и 2.
Маркировка модификации и заводской номер стенда наносится на информационную табличку, закрепленную на неподвижной части стенда.
Пломбирование стенда не предусмотрено.
Система управления стендом обеспечивает сбор информации и отображение ее на экране персонального компьютера в реальном времени, а также осуществляет управление подвижной частью стенда. Сбор информации и перемещение подвижной части стенда осуществляется посредством специализированного программного обеспечения в автоматическом или полуавтоматическом режимах.
Программное обеспечение стендов (далее ПО) устанавливается на персональный компьютер (ПК) системы управления стендами. ПО осуществляет общее управление стендом, автоматический или полуавтоматический сбор и математическую обработку результатов измерений, а также архивирование результатов измерений. Обмен данными с ПК производится по защищенному протоколу.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
Метрологические характеристики стендов нормированы с учетом влияния программного обеспечения.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Метрологический программный комплекс Технометр |
| Номер версии (идентификационный номер) ПО | 1.0.16 |
| Цифровой идентификатор ПО | 5b62d80bc08d30d59ef413 f929b6e021 Technometer setup 1.0.16 beta7.exe |
| Алгоритм вычисления идентификатора ПО | Контрольная сумма MD5 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация стенда | МК СПУ ЛД | МК СПУ СЛИ |
| Диапазон измерений уровня, мм | от 0 до 25000* | |
| Пределы допускаемой абсолютной погрешности измерений длины (уровня), мм | ±(1,0+210-3L)** | ±0,3 |
| Дискретность отсчета, мм | 0,1 | 0,001 |
| * - в зависимости от заказа ** L - измеряемое значение длины (уровня), м | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Расстояние между установочной и отражающей (контактной) пластинами стенда, мм | от 50 до 800** |
| Габаритные размеры стенда, мм, не более* - длина - ширина - высота | 28000 1500 1600 |
| Габаритные размеры отражающей пластины, мм, не менее* - ширина - высота | 1200 1200 |
| Усилие натяжения системы натяжения, Н, не более* | 50 |
| Масса, кг, не более* | 1700 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Г ц | 220±10 50±1 |
| Потребляемая мощность, кВт, не более | 2 |
| Срок службы, лет, не менее | 10 |
| * - в зависимости от заказа ** - действительное значение указывается в паспорте, в зависимости от заказа | |
наносится на титульные листы паспорта и руководства по эксплуатации способом печати, а также на информационную табличку, закрепленную на неподвижной части стенда.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд для поверки уровнемеров, в зависимости от модификации: | МК СПУ ЛД* МК СПУ СЛИ* | 1 шт. |
| Паспорт | МК СПУ 66988674.407619.001 ПС | 1 экз. |
| Руководство по эксплуатации | МК СПУ 66988674.407619.002 РЭ | 1 экз. |
| Методика поверки | 1 экз. | |
| Комплект монтажных и запасных частей* | 1 шт. | |
| Комплект инструмента и принадлежностей* | 1 шт. | |
| Отражающая пластина (опция по заказу) | *1 шт. | |
| Контактная пластина (опция по заказу) | *1 шт. | |
| Система натяжения и поддержания гибкого и жесткого волноводам (опция по заказу) | 1 шт. | |
| Стойка поддержки гибкого и жесткого волновода (опция по заказу) | *1 шт. | |
| Диск с программным обеспечением | 1 шт. | |
| * - в зависимости от заказа | ||
приведены в разделе «1.1.4 Устройство и работа» руководства по эксплуатации МК СПУ 66988674.407619.002 РЭ.
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 2651-002-66988674-2019 «Стенды для поверки уровнемеров МК СПУ. Технические условия»
