Источник питания специализированный ТС-4 (далее по тексту - источник питания ТС-4) предназначен для воспроизведения напряжения постоянного тока, измерения напряжения постоянного тока, измерения силы постоянного тока, измерения температуры.
Карточка СИ
Номер в госреестре 82509-21
Наименование СИ Источники питания специализированные
Обозначение типа СИ ТС-4
Изготовитель Акционерное общество "Микроволновые системы" (АО "Микроволновые системы"), г. Москва
Год регистрации 2021
Срок свидетельства 09.08.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источник питания специализированный ТС-4 (далее по тексту - источник питания ТС-4) предназначен для воспроизведения напряжения постоянного тока, измерения напряжения постоянного тока, измерения силы постоянного тока, измерения температуры.

Описание

Источник питания ТС-4 применяется в системах электропитания СВЧ изделий в лабораторных и производственных условиях в ручном режиме и в составе автоматизированных испытательных комплексов и измерительных стендов.

Конструктивно источник питания ТС-4 выполнен в виде единого блока. Все узлы размещены в металлическом корпусе, включая разъёмы интерфейсов RS485, Я8485/5В, ПИТАНИЕ/УПРАВЛЕНИЕ, СИНХР., кнопки переключения режимов работы, органы управления, дисплей.

Принцип действия источника питания ТС-4 основан на преобразовании напряжения сети электропитания переменного тока в стабилизированное напряжение постоянного тока, сравнении параметров выходного напряжения с опорным сигналом и подачей управляющего воздействия на регулирующий элемент, а также преобразовании входного аналогового сигнала в цифровой с помощью АЦП.

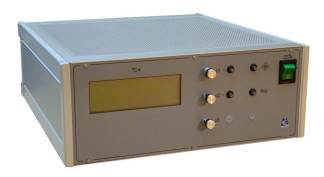

Общий вид источника питания ТС-4 с указанием мест нанесения знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа (наклейка) к местам настройки (регулировки) представлен на рисунке 1. Заводской (серийный) номер наносится на заднюю панель в виде наклейки.

Место пломбировки от несанкциониров анного доступа

Программное обеспечение

Программное обеспечение (ПО) источника питания ТС-4 предназначено для реализации процессов измерения и управления источником питания ТС-4 и состоит из встроенного ПО и управляющей программы «TS4Pult.exe».

Управляющая программа «TS4Pult.exe» на метрологические характеристики источника питания ТС-4 влияния не оказывает.

Метрологически значимая часть ПО источника питания ТС-4 представляет собой встроенное программное обеспечение.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программное обеспечение для источника питания ТС-4

Номер версии (идентификационный номер) ПО

версия ПО 05.10.2020 или более поздняя

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Конструкция источника питания ТС-4 исключает возможность несанкционированного влияния на метрологически значимую часть встроенного ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведения напряжения постоянного тока, В: канал 1 канал 2 канал 3

от 15,5 до 27 от 5 до 10

от минус 2 до минус 10

Дискретность воспроизведения напряжения постоянного тока, В

0,1

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

±(0,02-Иуст. + 0,1)

Диапазон измерения напряжения постоянного тока, В: канал 4 канал 5

от 0 до 2 от 0 до 2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,02-иШм. + 0,01)

Диапазон измерения силы постоянного тока: канал 1 канал 2 канал 3

от 20 мА до 6 А от 20 мА до 5 А от 20 мА до 0,6 А

Разрешение при измерении силы постоянного тока (р), мА

5; 50*

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА

±(0,02-1изм. + 2-р)

Диапазон измерения температуры корпуса испытуемого изделия при работе с внешним первичным преобразователем, оС

от минус 50 до +100

Наименование характеристики    Значение

Пределы допускаемой абсолютной погрешности измерения

температуры, оС__±5_

Примечания

Иуст. - напряжение на выходе источника питания ТС-4 по встроенному индикатору, В; Иизм. - значение измеряемого напряжения, В;

1изм. - значение измеряемой силы постоянного тока, А.

*При отображении результата измерений на индикаторе источника в миллиамперах разрешение составляет 5 мА, при отображении результата измерений в амперах разрешение составляет 50 мА.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

-    температура окружающего воздуха, оС

-    относительная влажность окружающего воздуха при температуре до 25 оС, %, не более

-    атмосферное давление, кПа

от 5 до 40 90

от 84 до 106,7

Параметры сети электропитания:

-    напряжение переменного тока, В

-    частота, Гц

от 198 до 242 от 49,5 до 50,5

Потребляемая активная мощность, Вт, не более

350

Габаритные размеры (Ш х Д х В), мм, не более

342 х 378 х 135

Масса, кг, не более

8,5

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на переднюю панель источника питания ТС-4.

Комплектность

Таблица 4 - Комплектность поставки источников питания ТС-4_

Наименование

Обозначение

Количество

Источник питания специализированный ТС-4

МКШУ.436717.008

1 шт.

Кабель соединительный

МКШУ. 685661.017

1 шт.

Кабель сетевой

РС-186-VDE

1 шт.

Кабель вспомогательный

D-SUB 50 (вилка)

1 шт.

Преобразователь интерфейса

RS485/USB

1 шт.

Компакт-диск с ПО «TS4Pult.exe»

-

1 шт.

Руководство по эксплуатации

МКШУ.436717.008 РЭ

1 шт.

Паспорт

МКШУ.436717.008 ПС

1 шт.

Методика поверки

МКШУ.436717.008 МП

1 шт.

Упаковка

-

1 шт.

Сведения о методах измерений

приведены в разделе «Порядок работы» документа МКШУ.436717.008 РЭ.

Нормативные документы

Приказ Росстандарта № 3457 от 30.12.2019 г. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта № 2091 от 01.10.2018 г. Г осударственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10-16 до 100 А

ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры

МКШУ.436717.008 ТУ Источник питания специализированный ТС-4. Технические условия

82509-21
Номер в ГРСИ РФ:
82509-21
Производитель / заявитель:
Акционерное общество "Микроволновые системы" (АО "Микроволновые системы"), г. Москва
Год регистрации:
2021
Cрок действия реестра:
09.08.2026
