Уровнеменры буйковые BW 25, 82512-21

Назначение

Уровнемеры буйковые BW 25 (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня и уровня границы раздела сред, а также преобразования измеренных значений в унифицированный выходной сигнал силы постоянного тока.

Описание

Принцип действия основан на измерении выталкивающей силы, определяемой плотностью жидкости. Длина стержня-вытеснителя соответствует диапазону измерений. Стержень-вытеснитель, подвешенный к измерительной пружине, погружается в жидкость и подвергается выталкиванию вверх, при этом сила выталкивания пропорциональна массе вытесняемой жидкости. Любое изменение в весе стержня-вытеснителя соответствует определенному изменению в длине пружины, являясь тем самым показателем уровня жидкости. Удлинение пружины и, соответственно, перемещении по вертикали с помощью магнитной муфты, передается на индикатор. Для измерения границы раздела сред необходимо, чтобы стержень-вытеснитель был полностью погружен в жидкость.

Установка и крепление уровнемеров на резервуар выполняется сверху с помощью фланцевого или резьбового соединения. В случае если уровнемеры не могут быть установлены сверху на резервуар (например, при наличии в резервуаре мешалки), существует возможность приобретения специальной выносной камеры для установки уровнемеров на боковой стороне. Уровнемеры состоят из:

-    первичного преобразователя, состоящего из стержня-вытеснителя, фланцевой или резьбовой насадки и пружинной подвески с магнитом;

-    индикатора.

В уровнемерах используется индикатор М40 или М9.

Индикаторы М9 или М40 следующих исполнений:

M9 - индикатор в алюминиевом корпусе, окрашенный (стандарт);

M9S - индикатор в алюминиевом корпусе, с повышенной защитой;

M9R - индикатор в корпусе из нержавеющей стали;

M40 - индикатор в алюминиевом корпусе, окрашенный (стандарт);

M40S - индикатор в алюминиевом корпусе, с повышенной защитой;

M40R - индикатор в корпусе из нержавеющей стали.

Уровнемеры с индикатором М9 или М40 по требованию заказчика могут быть оснащены дополнительными модулями.

В качестве дополнительных модулей индикатора М9 используются:

-    датчик сигналов предельного значения SC3,5-NO-Y... Двухпроводный, тип контакта NAMUR, нормально замкнутый;

-    датчик сигналов предельного значения SJ3,5-SN. Двухпроводный, тип контакта NAMUR, нормально замкнутый (ориентирован на применение в системах безопасности);

-    датчик сигналов предельного значения SB3,5-E2. Трехпроводный, тип контакта PNP, нормально разомкнутый;

-    ESK2A (HART протокол);

-    ESK3-PA (коммутируемый интерфейс Profibus PA).

В качестве дополнительных модулей при установке индикатора М40 используются:

-    датчик сигналов предельного значения I7S23,5-N. Двухпроводный, тип контакта NAMUR, нормально замкнутый;

-    датчик сигналов предельного значения SC3,5-NO-Y... Двухпроводный, тип контакта NAMUR, нормально замкнутый;

-    датчик сигналов предельного значения SJ3,5-SN. Двухпроводный, тип контакта NAMUR, нормально замкнутый (ориентирован на применение в системах безопасности);

-    датчик сигналов предельного значения SJ3,5-S1N. Двухпроводный, тип контакта NAMUR, нормально разомкнутый (ориентирован на применение в системах безопасности);

-    датчик сигналов предельного значения SB3,5-E2. Трехпроводный, тип контакта PNP, нормально разомкнутый;

-    датчик сигналов предельного значения герконовый;

-    ESK4/ESK4A (HART протокол);

-    ESK4-T (ЖК-дисплей с электронными контактами, дискретный выход NAMUR, устанавливается только с модулем ESK4/ESK4A);

-    ESK4-FF(коммутируемый интерфейс Foundation Fieldbus, устанавливается только с модулем ESK4/ESK4A);

-    ESK4-PA(коммутируемый интерфейс Profibus PA, устанавливается только с модулем ESK4/ESK4A).

Модули датчиков сигналов предельных значений I7S23,5-N, SC3,5-NO-Y..., SJ3,5-SN, SJ3,5-S1N; SB3,5-E2, в зависимости от комплектации, могут состоять из одного или двух датчиков сигналов предельного значения уровня (щелевого типа «K» или герконового типа «R»):

-    минимального уровня (Klmin, R1min);

-    максимального уровня (Klmax, R1max);

-    минимального и максимального значения (K2min/max, R2min/max).

-    двух минимальных уровней (K2min);

-    двух максимальных уровней (K2max).

Условное обозначение уровнемеров.

Уровнемер буйковый BW 25 - Х1/Х2/Х3/Х4/Х5

где Х1 - тип индикатора сигналов (М9; M9R; M9S; М40; M40R; M40S);

Х2 - высокотемпературное исполнение уровнемера (НТ) (для температуры измеряемой среды ниже минус 20 °С или свыше 295 °С);

Х3 - тип модуля токового выхода (ESK2A, ESK3-PA, ESK4, ESK4A, ESK4-T, ESK4-FF, ESK4-PA);

Х4 - тип модуля выхода сигнала предельных значений (Klmin, Klmax, K2min/max, K2min, K2max, R1min, R1max, R2min/max);

Х5 - вид взрывозащиты (i-Ex, Ex).

Примечание - Параметры Х2, Х3, Х4, Х5 указываются при наличии соответствующих опций в комплектации уровнемера.

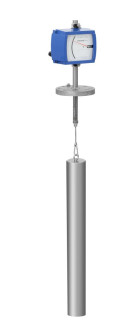

Общий вид уровнемеров представлен на рисунке 1. Общий вид индикаторов приведен на рисунке 2. Заводские номера наносятся на табличку уровнемера методом гравировки. Конструкцией уровнемеров не предусмотрено пломбирование и нанесение знака поверки. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

А)    Б)

Рисунок 2 - Общий вид индикатора:

А) индикатор М40; Б) индикатор М9

Программное обеспечение

Уровнемеры с модулями ESK имеют встроенное программное обеспечение (далее по тексту - ПО), предназначенное для идентификации, сбора, регистрации данных.

Встроенное ПО является метрологически значимым, метрологические характеристики уровнемеров нормированы с учетом влияния на них ПО.

ПО обеспечивает:

-    идентификацию уровнемера;

-    обработку и передачу измерительной информации;

-    отображение результатов измерений в мм, %, мА;

-    настройку и диагностику аппаратной части;

-    функции самотестирования;

-    формирование различных выходных сигналов.

Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на табличку, наклеенную на уровнемер и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4- Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 документа «Уровнемеры буйковые BW 25. Руководство по монтажу, эксплуатации и техническому обслуживанию, 8.2000.13РЭ».

Нормативные документы

Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

ТУ 4214-002-33530463-2013 Уровнемеры буйковые BW25. Технические условия
