Газоанализаторы GMS800 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения массовой концентрации и объемной доли горючих и токсичных газов, кислорода и других компонентов в отходящих и технологических газах промышленных предприятий.
Газоанализаторы GMS800 представляют собой модульные автоматические приборы непрерывного действия, состоящие из различных аналитических модулей и блока управления BCU.
Газоанализаторы GMS800 выпускаются в следующих моделях: GMS810, GMS811, GMS820P, GMS840, GMS841, GMS810 FIDOR.
- GMS810 - базовая модель в 19-ти дюймовом корпусе, для установки в стойке, с блоком управления, степень защиты IP40:
- GMS811 - экономный вариант исполнения GMS810 без собственного блока управления BCU. применяется при одновременном размещении рядом с GMS810, для управления работой GMSS11 используется блок управления GMS810:
- GMS820Р - корпус во взрывозащищенном исполнении со специальными встроенными клавишами управления, степень защиты IP65. для применения во взрывоопасной зоне 1;
- GMS840-закрытый корпус из листовой стали для настенного монтажа внутри помещений;
- GMS841- закрытый корпус из листовой стали во взрывозащищенном исполнении для настенного монтажа внутри помещений;
- GMS810 FIDOR - модель с внутренним измерительным модулем FIDOR.
Газоанализаторы GMS800 имеют блочную конструкцию, основанную на использовании различных блоков (модулей) с возможностью их индивидуальной замены в случае необходимости. К числу основных блоков относятся: измерительные модули (до 3-х в одном газоанализаторе), блок управления, газовый модуль, обеспечивающий подачу пробы в измерительные модули, блок электропитания и блок входных /выходных сигналов.
Работой газоанализатора управляет микропроцессор. Необходимые настройки и диагностика производятся с помощью системы меню, которое можно активировать посредством клавиатуры, расположенной на блоке управления, либо дистанционно через Ethernet и программу управления SOPAS ЕТ.
На ЖК дисплей выводится измерительная и сервисная информация, можно также просматривать журнал регистрации событий, хранящийся в памяти прибора. Калибровка систем может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов.
Стандартный блок входных/выходных сигналов имеет 4 измерительных аналоговых выхода 4-20 мА, 2 аналоговых входа 4-20 мА для подключения внешних датчиков, 8 управляющих контактов 48 В пост, тока и 8 дискретных входов для получения сигнальной и статусной информации о работе системы. Для передачи измерительной и статусной информации, удаленного управления, параметризации и диагностики с помощью программы SOPAS ЕТ используется подключение через интерфейс Ethernet, для связи с внешними устройствами используется RS485 (Modbus TCP IP), для связи с внутренними модулями используется CAN bus.
Результаты измерений могут быть представлены в единицах объемной -млн-1, %, или в единицах массовой концентрации - мг/м3, - г/м3.
В зависимости от условий применения и аналитической задачи, газоанализаторы GMS800 могут комплектоваться следующими измерительными модулями:
- UNOR - недисперсионный инфракрасный фотометр, предназначенный для измерения концентрации одного компонента (может определять до 60 разных компонентов):
- DEFOR - фотометр для измерения в ультрафиолетовой области спектра, до 3-х измеряемых компонентов одновременно. В процессе измерения применяются интерференционные и газовые фильтры которые определяют длины измеряемой и сравнительной волн.
- MULTOR - недисперсионный инфракрасный фотометр, предназначенный для одновременного измерения концентраций до трех различных компонентов, которые выбираются при заказе системы;
- THERMOR - сенсор по теплопроводности, принцип действия которого основан на измерении разности теплопроводностей анализируемого и контрольного резистора. Модуль имеет коррозионно-стойкую измерительную ячейку;
- OXOR-P и OXOR-E - парамагнитная и электрохимическая ячейки, предназначены для измерения содержания кислорода.
- FIDOR - измеряет общее количество всех горючих газообразных углеводородов без разделения на отдельные компоненты. Измерение осуществляется на базе пламенно -ионизационного детектора (Flame Ionization Detector, FID). Сигнал измерения пропорционален количеству органически связанных атомов углерода в пробе газа.
Газоанализаторы выпускаются, как во взрывозащищенном, так и в невзрывозащищенном исполнении. Модели газоанализаторов имеют маркировку взрывозащиты:
GMS820P 1Ex db e IIC T6 Gb X (1Ex db e [ia] IIC T6 Gb X)
GMS841 2Ex nA nC IIC T4 Gc X (2Ex nA nC [ia] IIC T4 Gc X)
Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на идентификационную табличку. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено

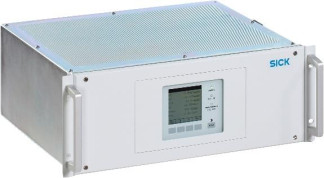

Рисунок 1 - Общий вид газоанализаторов GMS800 моделей GMS810, GMS810 FIDOR
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления измерительными элементами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО модуля газоанализатора | BCU | UNOR /MULTOR | DEFOR | OXOR | THERMOR | FIDOR |
| Номер версии (идентификационный номер) ПО * | 9150883 _4.000 | 9137995 4 .000 | 9139736 4.000 | 9138052 4.000 | 9185491 4.0 00 | 9230690 _4.000 |
| * Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | ||||||
Таблица 2 - Метрологические характеристики газоанализаторов
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | о4 б. о | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| UNOR | CO Оксид углерода | от 0 до 20 млн-1 | от 0 до 5 включ. | - | ±8 | - |
| св. 5 до 20 включ. | - | - | ±8 | |||
| от 0 до 75 млн-1 | от 0 до 10 включ. | - | ±6 | - | ||
| св. 10 до 75 включ. | - | - | ±6 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ±6 | - | ||
| св. 20 до 200 включ. | - | - | ±6 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±5 | - | ||
| св. 50 до 500 включ. | - | - | ±5 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ±4 | - | ||
| св. 100 до 1000 включ. | - | - | ±4 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±3 | - | ||
| - | св. 0,1 до 1 включ. | ±3 | ||||
| от 0 до 10 % | - | от 0 до 1 включ. | ±2 | - | ||
| - | св. 1 до 10 включ. | - | ±2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±2 | - | ||
| - | св. 5 до 50 включ. | - | ±2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | св. 10 до 100 включ. | - | ±2 | |||
| CO2 Диоксид углерода | от 0 до 10 млн-1 | от 0 до 5 включ. | - | ±10 | - | |
| от 5 до 10 включ. | - | - | ±10 | |||
| от 0 до 100 млн-1 | от 0 до 10 включ. | - | ±10 | - | ||
| от 10 до 100 включ. | - | - | ±10 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ±8 | - | ||
| от 20 до 200 включ. | - | - | ±8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±5 | - | ||
| от 50 до 500 включ. | - | - | ±5 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ±5 | - | ||
| св. 100 до 1000 включ. | - | - | ±5 | |||
| от 0 до 4000 млн-1 | от 0 до 400 включ. | - | ±4 | - | ||
| св. 400 до 4000 включ. | - | - | ±4 | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | о4 б. о | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| CO2 Диоксид углерода | от 0 до 1 % | - | от 0 до 0,1 включ. | ±3 | - | |
| - | от 0,1 до 1,0 включ. | - | ±3 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ±2 | - | ||
| - | св.1 до 10 включ. | - | ±2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±2 | - | ||
| - | св.5 до 10 включ. | - | ±2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | св.10 до 100 включ. | - | ±2 | |||
| NO Оксид азота | от 0 до 75 млн-1 | от 0 до 7 включ. | - | ±10 | - | |
| св. 7 до 75 включ. | - | - | ±10 | |||
| от 0 до 100 млн-1 | от 0 до 10 включ. | - | ±9 | - | ||
| св. 10 до 100 включ. | - | - | ±9 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ±8 | - | ||
| св. 10 до 200 включ. | - | - | ±8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±7 | - | ||
| св. 50 до 500 включ. | - | - | ±7 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ±6 | - | ||
| св. 100 до 1000 включ. | - | - | ±6 | |||
| от 0 до 4000 млн-1 | от 0 до 400 включ. | - | ±5 | - | ||
| св. 400 до 4000 включ. | - | - | ±5 | |||
| от 0 до 20 % | - | от 0 до 1 включ. | ±4 | - | ||
| - | св. 1 до 20 включ. | - | ±4 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±2 | |||
| - | св. 5 до 50 включ. | ±2 | ||||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | от 10 до 100 включ. | - | ±2 | |||
| СН3ОН Метанол | от 0 до 1000 млн-1 | от 0 до 500 включ. | - | ± 20 | ||
| св. 500 до 1000 включ. | - | - | ± 20 | |||
| С2Н5ОН Этанол | от 0 до 700 млн-1 | от 0 до 100 включ. | - | ± 20 | - | |
| св. 100 до 700 включ. | - | - | ± 20 | |||
| SO2 Оксид серы | от 0 до 20 млн-1 | от 0 до 7 включ. | - | ± 15 | - | |
| св. 7 до 20 включ. | - | - | ±15 | |||
| от 0 до 75 млн-1 | от 0 до 7,5 включ. | - | ± 10 | - | ||
| св. 7,5 до 75 включ. | - | - | ±10 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ±8 | - | ||
| св. 20 до 200 включ. | - | - | ±8 | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | о4 б. о | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±8 | - | ||
| св. 50 до 500 включ. | - | - | ±8 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ±7 | - | ||
| св. 100 до 1000 включ. | - | - | ±7 | |||
| от 0 до 5000 млн-1 | от 0 до 500 включ. | - | ±7 | - | ||
| св. 500 до 5000 включ. | - | - | ±7 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±4 | - | ||
| - | св. 0,1 до 1 включ. | - | ±4 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ±4 | - | ||
| - | св. 1 до 10 включ. | - | ±4 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ±3 | - | ||
| - | св. 2 до 20 включ. | - | ±3 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±2 | - | ||
| - | св. 5 до 50 включ. | - | ±2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | от 10 до 100 включ. | - | ±2 | |||
| N2O Оксид диазота | от 0 до 20 млн-1 | от 0 до 5 включ. | - | ± 10 | - | |
| св. 5 до 20 включ. | - | - | ± 10 | |||
| от 0 до 50 млн-1 | от 0 до 10 включ. | - | ± 8 | - | ||
| св. 10 до 50 включ. | - | - | ± 8 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ± 7 | - | ||
| св. 20 до 200 включ. | - | - | ± 7 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ± 6 | - | ||
| св. 50 до 500 включ. | - | - | ± 6 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 6 | - | ||
| св. 100 до 1000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±5 | |||
| - | св. 0,1 до 1 включ. | - | ±5 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ±5 | |||
| - | св. 1 до 10 включ. | - | ±5 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ±4 | |||
| - | св. 2 до 20 включ. | - | ±4 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±4 | |||
| - | св. 5 до 50 включ. | - | ±4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±3 | - | ||
| - | от 10 до 100 включ. | - | ±3 | |||
| NH3 | от 0 до 5 включ. | - | ±8 | - | ||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | о4 б. о | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Аммиак | От 0 до 20 млн-1 | св. 5 до 20 включ. | - | - | ±8 | |
| от 0 до 50 млн-1 | от 0 до 10 включ. | - | ±8 | - | ||
| св. 10 до 50 включ. | - | - | ±8 | |||
| от 0 до 100 млн-1 | от 0 до 10 включ. | - | ±8 | - | ||
| св. 10 до 100 включ. | - | - | ±8 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ±8 | - | ||
| св. 20 до 200 включ. | - | - | ±8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±8 | - | ||
| св. 50 до 500 включ. | - | - | ±8 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ±8 | - | ||
| св. 100 до 1000 включ. | - | - | ±8 | |||
| от 0 до 2500 млн-1 | от 0 до 250 включ. | - | ±6 | - | ||
| св. 250 до 2500 включ. | - | - | ±6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±4 | |||
| - | св. 0,1 до 1 включ. | - | ±4 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ±4 | |||
| - | св. 1 до 10 включ. | - | ±4 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ±4 | |||
| - | св. 2 до 20 включ. | - | ±4 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±3 | - | ||
| - | св. 5 до 50 включ. | - | ±3 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±3 | - | ||
| - | от 20 до 100 включ. | - | ±3 | |||
| CH4 Метан | от 0 до 50 млн-1 | от 0 до 10 включ. | - | ±5 | - | |
| св. 10 до 50 включ. | - | - | ±5 | |||
| от 0 до 100 млн-1 | от 0 до 10 включ. | - | ±5 | - | ||
| св. 10 до 100 включ. | - | - | ±5 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±2 | - | ||
| - | св. 0,1 до 1 включ. | - | ±2 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ±2 | - | ||
| - | св. 1 до 10 включ. | - | ±2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±2 | - | ||
| - | св. 5 до 50 включ. | - | ±2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | от 10 до 100 включ. | - | ±2 | |||
| C2H4 Этилен | от 0 до 100 млн-1 | от 0 до 10 включ. | - | ± 10 | - | |
| св. 10 до 100 включ. | - | - | ± 10 | |||
| от 0 до 50 включ. | - | ± 8 | - | |||
| Тип | Опреде ляемый | Диапазоны | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| модуля | компо нент | показаний | млн-1 | о4 б. о | приведенной, Y, % | относительной, 5, % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 500 млн-1 | св. 50 до 500 включ. | - | - | ± 8 | ||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 8 | - | ||
| св. 100 до 1000 включ. | - | - | ± 8 | |||
| от 0 до 2000 млн-1 | от 0 до 200 включ. | - | ± 8 | - | ||
| св. 200 до 2000 включ. | - | - | ± 8 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 8 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 8 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 8 | - | ||
| - | св. 1 до 10 включ. | - | ± 8 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 8 | - | ||
| - | св. 5 до 50 включ. | - | ± 8 | |||
| от 0 до | - | от 0 до 10 включ. | ± 8 | - | ||
| 100 % | - | от 10 до 100 включ. | - | ± 8 | ||
| С3Н8 | от 0 до | от 0 до 10 включ. | - | ± 10 | - | |
| 100 млн-1 | св. 10 до 100 включ. | - | - | ± 10 | ||
| Пропан | от 0 до | от 0 до 50 включ. | - | ± 8 | - | |
| 500 млн-1 | св. 50 до 500 включ. | - | - | ± 8 | ||
| от 0 до 100 включ. | - | ± 6 | - | |||
| от 0 до 1000 млн-1 | св. 100 до 1000 включ. | - | - | ± 6 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 2 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 2 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до | - | от 0 до 10 включ. | ± 2 | - | ||
| 100 % | - | от 10 до 100 включ. | - | ± 2 | ||
| С2Н2 | от 0 до | от 0 до 30 включ. | - | ± 8 | - | |
| 300 млн-1 | св. 30 до 300 включ. | - | - | ± 8 | ||
| Ацетилен | от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 6 | - | |
| св. 100 до 1000 включ. | - | - | ± 6 | |||
| от 0 до 5000 млн-1 | от 0 до 500 включ. | - | ± 6 | - | ||
| св. 500 до 5000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 5 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 5 | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | о4 б. о | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 10 % | - | от 0 до 1 включ. | ± 5 | - | ||
| - | св. 1 до 10 включ. | - | ± 5 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 4 | - | ||
| - | св. 5 до 50 включ. | - | ± 4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 4 | - | ||
| - | от 10 до 100 включ. | - | ± 4 | |||
| C2H2F4 Тетрафто рэтан | от 0 до 100 млн-1 | от 0 до 10 включ. | - | ± 25 | - | |
| св. 10 до 100 включ. | - | - | ± 25 | |||
| от 0 до 150 млн-1 | от 0 до 15 включ. | - | ± 20 | - | ||
| св. 15 до 100 включ. | - | - | ± 20 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 15 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 15 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 10 | - | ||
| - | св. 1 до 10 включ. | - | ± 10 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 5 | - | ||
| - | св. 5 до 50 включ. | - | ± 5 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 5 | - | ||
| - | от 10 до 100 включ. | - | ± 5 | |||
| C2H6 Этан | от 0 до 100 млн-1 | от 0 до 10 включ. | - | ± 8 | - | |
| св. 10 до 100 включ. | - | - | ± 8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ± 8 | - | ||
| св. 50 до 500 включ. | - | - | ± 8 | |||
| от 0 до 2000 млн-1 | от 0 до 200 включ. | - | ± 6 | - | ||
| св. 200 до 2000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 6 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 6 | - | ||
| - | св. 1 до 10 включ. | - | ± 6 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 6 | - | ||
| - | св. 5 до 50 включ. | - | ± 6 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 6 | - | ||
| - | от 10 до 100 включ. | - | ± 6 | |||
| С5Н12 Пентан | от 0 до 300 млн-1 | от 0 до 30 включ. | - | ± 8 | - | |
| св. 30 до 300 включ. | - | - | ± 8 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 7 | - | ||
| св. 100 до 1000 включ. | - | - | ± 7 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 7 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 7 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 7 | - | ||
| Пределы допуска | ||||||
| Опреде | Диапазон измерений объемной доли | емой основной по | ||||
| Тип | ляемый | Диапазоны | грешности | |||
| модуля | компо | показаний | млн-1 | приве | относи | |
| нент | об. д. % | денной, Y, % | тельной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| - | св. 1 до 10 включ. | - | ± 7 | |||
| С6Н14 | от 0 до | от 0 до 30 включ. | - | ± 10 | - | |
| 300 млн-1 | св. 30 до 300 включ. | - | - | ± 10 | ||
| Гексан | от 0 до | от 0 до 50 включ. | - | ± 10 | - | |
| 500 млн-1 | св. 50 до 500 включ. | - | - | ± 10 | ||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 8 | - | ||
| св. 100 до 1000 включ. | - | - | ± 8 | |||
| от 0 до 8000 млн-1 | от 0 до 800 включ. | - | ± 6 | - | ||
| св. 800 до 8000 включ. | - | - | ± 6 | |||
| от 0 до 4 % | - | от 0 до 0,4 включ. | ± 6 | - | ||
| - | св. 0,4 до 4 включ. | - | ± 6 | |||
| С7Н16 | от 0 до | от 0 до 30 включ. | - | ± 20 | - | |
| 300 млн-1 | св. 30 до 300 включ. | - | - | ± 20 | ||
| Гептан | от 0 до 1 % | - | от 0 до 0,1 включ. | ± 20 | - | |
| - | св. 0,1 до 1 включ. | - | ± 20 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 10 | - | ||
| - | св. 1 до 10 включ. | - | ± 10 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 10 | - | ||
| - | св. 5 до 50 включ. | - | ± 10 | |||
| С4Н10 | от 0 до | от 0 до 10 включ. | - | ± 10 | - | |
| 100 млн-1 | св. 10 до 100 включ. | - | - | ± 10 | ||
| Бутан | от 0 до | от 0 до 70 включ. | - | ± 8 | - | |
| 700 млн-1 | св. 70 до 100 включ. | - | - | ± 8 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 6 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 6 | - | ||
| - | св. 1 до 10 включ. | - | ± 6 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 4 | - | ||
| - | св. 2 до 20 включ. | - | ± 4 | |||
| C3H6 | от 0 до | от 0 до 30 включ. | - | ± 12 | - | |
| 300 млн-1 | св. 30 до 300 включ. | - | - | ± 12 | ||
| Пропилен | от 0 до 1 % | - | от 0 до 0,1 включ. | ± 10 | - | |
| - | св. 0,1 до 1 включ. | - | ± 10 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 8 | - | ||
| - | св. 1 до 10 включ. | - | ± 8 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 6 | - | ||
| - | св. 2 до 20 включ. | - | ± 6 | |||
| SF6 | от 0 до | от 0 до 5 включ. | - | ± 8 | - | |
| 50 млн-1 | св. 5 до 50 включ. | - | - | ± 8 | ||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Гексафто рид серы | от 0 до 400 млн-1 | от 0 до 40 включ. | - | ± 8 | - | |
| св. 40 до 400 включ. | - | - | ± 8 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 6 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 6 | - | ||
| - | св. 1 до 10 включ. | - | ± 6 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 4 | - | ||
| - | св. 5 до 50 включ. | - | ± 4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 4 | - | ||
| - | от 10 до 100 включ. | - | ± 4 | |||
| CS2 Сероугле род | от 0 до 200 млн-1 | от 0 до 20 включ. | - | ± 20 | - | |
| св. 20 до 200 включ. | - | - | ± 20 | |||
| от 0 до 700 млн-1 | от 0 до 70 включ. | - | ± 20 | - | ||
| св. 70 до 700 включ. | - | - | ± 20 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 15 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 15 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 15 | - | ||
| - | св. 1 до 10 включ. | - | ± 15 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 15 | - | ||
| - | св. 5 до 50 включ. | - | ± 15 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 10 | - | ||
| - | от 10 до 100 включ. | - | ± 10 | |||
| С4Н6 (бутин) | от 0 до 5000 млн-1 | от 0 до 500 включ. | - | ± 20 | - | |
| св. 500 до 5000 включ. | - | - | ± 20 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 18 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 18 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 15 | - | ||
| - | св. 1 до 10 включ. | - | ± 15 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 15 | - | ||
| - | св. 5 до 50 включ. | - | ± 15 | |||
| С4Н6 (1,3-бутадиен) | от 0 до 5000 млн-1 | от 0 до 500 включ. | - | ± 20 | - | |
| св. 500 до 5000 включ. | - | - | ± 20 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 18 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 18 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 15 | - | ||
| - | св. 1 до 10 включ. | - | ± 15 | |||
| от 0 до 60 % | - | от 0 до 6 включ. | ± 15 | - | ||
| - | св. 6 до 60 включ. | - | ± 15 | |||
| С4Н8 | от 0 до 100 включ. | - | ± 20 | - | ||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| (бутилен- 1) | от 0 до 1000 млн-1 | св. 100 до 1000 включ. | - | - | ± 20 | |
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 15 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 15 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 15 | - | ||
| - | св. 1 до 10 включ. | - | ± 15 | |||
| от 0 до 60 % | - | от 0 до 6 включ. | ± 10 | - | ||
| - | св. 6 до 60 включ. | - | ± 10 | |||
| H2O Гидрокси д водорода | от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 10 | - | |
| св. 100 до 1000 включ. | - | - | ± 10 | |||
| от 0 до 8% | - | от 0 до 1 включ. | ± 5 | - | ||
| - | св. 1 до 10 включ. | - | ± 5 | |||
| MULTO R | CO2 Диоксид углерода | от 0 до 100 млн-1 | от 0 до 10 включ. | - | ±8 | - |
| св. 10 до 100 включ. | - | - | ± 8 | |||
| от 0 до 200 млн-1 | от 0 до 20 включ. | - | ± 8 | - | ||
| св. 20 до 200 включ. | - | - | ± 8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ± 8 | - | ||
| св. 50 до 500 включ. | - | - | ± 8 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 6 | - | ||
| св. 100 до 1000 включ. | - | - | ± 6 | |||
| от 0 до 5000 млн-1 | от 0 до 500 включ. | - | ± 4 | - | ||
| св. 500 до 5000 включ. | - | - | ± 4 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 2 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 2 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | от 10 до 100 включ. | - | ± 2 | |||
| CO Оксид углерода | от 0 до 75 млн-1 | от 0 до 20 включ. | - | ±8 | - | |
| св. 20 до 75 включ. | - | - | ±8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ± 6 | - | ||
| св. 50 до 500 включ. | - | - | ± 6 | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 4 | - | ||
| св. 100 до 1000 включ. | - | - | ± 4 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 4 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 4 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | от 10 до 100 включ. | - | ± 2 | |||
| CH4 Метан | от 0 до 250 млн-1 | от 0 до 25 включ. | - | ±8 | - | |
| св. 25 до 250 включ. | - | - | ±8 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ± 8 | - | ||
| св. 50 до 500 включ. | - | - | ± 8 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 6 | - | ||
| св. 100 до 1000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 4 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 4 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | от 10 до 100 включ. | - | ± 2 | |||
| NO Оксид азота | от 0 до 100 млн-1 | от 0 до 10 включ. | - | ± 10 | - | |
| св. 10 до 100 включ. | - | - | ± 10 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±10 | - | ||
| св. 50 до 500 включ. | - | - | ± 10 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 8 | - | ||
| св. 100 до 1000 включ. | - | - | ± 8 | |||
| от 0 до 4000 млн-1 | от 0 до 400 включ. | - | ± 6 | - | ||
| св. 100 до 4000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 4 | - | ||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| - | св. 0,1 до 1 включ. | - | ± 4 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | от 10 до 100 включ. | - | ± 2 | |||
| SO2 Оксид серы | от 0 до 50 млн-1 | от 0 до 10 включ. | - | ± 12 | - | |
| св. 10 до 50 включ. | - | - | ± 12 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±12 | - | ||
| св. 50 до 500 включ. | - | - | ± 10 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 8 | - | ||
| св. 100 до 1000 включ. | - | - | ± 8 | |||
| от 0 до 4000 млн-1 | от 0 до 400 включ. | - | ± 6 | - | ||
| св. 400 до 4000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 6 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 4 | - | ||
| - | св. 1 до 10 включ. | - | ± 4 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | от 10 до 100 включ. | - | ± 2 | |||
| DEFOR | С12 Хлор | от 0 до 125 млн-1 | от 0 до 12 включ. | - | ± 10 | - |
| св. 12 до 125 включ. | - | - | ± 10 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ±10 | - | ||
| св. 50 до 500 включ. | - | - | ± 10 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 8 | - | ||
| св. 100 до 1000 включ. | - | - | ± 8 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 8 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 8 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 8 | - | ||
| - | св. 1 до 10 включ. | - | ± 8 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 8 | - | ||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| - | св. 2 до 20 включ. | - | ± 8 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 8 | - | ||
| - | св. 5 до 50 включ. | - | ± 8 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 6 | - | ||
| - | от 10 до 100 включ. | - | ± 6 | |||
| NO Оксид азота | от 0 до 10 млн-1 | от 0 до 5 включ. | - | ±12 | - | |
| св. 5 до 10 включ. | - | - | ±12 | |||
| от 0 до 25 млн-1 | от 0 до 10 включ. | - | ± 8 | - | ||
| св. 10 до 25 включ. | - | - | ± 8 | |||
| от 0 до 50 млн-1 | от 0 до 15 включ. | - | ± 8 | - | ||
| св. 15 до 50 включ. | - | - | ± 8 | |||
| от 0 до 100 млн-1 | от 0 до 20 включ. | - | ± 8 | - | ||
| св. 20 до 100 включ. | - | - | ± 8 | |||
| от 0 до 200 млн-1 | от 0 до 30 включ. | - | ± 8 | - | ||
| св. 30 до 200 включ. | - | - | ± 8 | |||
| от 0 до 500 млн-1 | от 0 до 80 включ. | - | ± 6 | - | ||
| св. 80 до 500 включ. | - | - | ± 6 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 6 | - | ||
| св. 100 до 1000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 6 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 6 | - | ||
| - | св. 1 до 10 включ. | - | ± 8 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 4 | - | ||
| - | св. 2 до 20 включ. | - | ± 4 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 4 | - | ||
| - | св. 5 до 50 включ. | - | ± 4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | св. 10 до 100 включ. | - | ± 2 | |||
| NO2 Диоксид азота | от 0 до 10 млн-1 | от 0 до 5 включ. | - | ±10 | - | |
| св. 5 до 10 включ. | - | - | ±10 | |||
| от 0 до 25 млн-1 | от 0 до 10 включ. | - | ± 8 | - | ||
| св. 10 до 25 включ. | - | - | ± 8 | |||
| от 0 до 50 млн-1 | от 0 до 15 включ. | - | ± 8 | - | ||
| св. 15 до 50 включ. | - | - | ± 8 | |||
| от 0 до 100 млн-1 | от 0 до 20 включ. | - | ± 8 | - | ||
| св. 20 до 100 включ. | - | - | ± 8 | |||
| от 0 до 200 млн-1 | от 0 до 30 включ. | - | ± 4 | - | ||
| св. 30 до 200 включ. | - | - | ± 4 | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 500 млн-1 | от 0 до 80 включ. | - | ± 2 | - | ||
| св. 80 до 500 включ. | - | - | ± 2 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 2 | - | ||
| св. 100 до 1000 включ. | - | - | ± 2 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 2 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 2 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | св. 10 до 100 включ. | - | ± 2 | |||
| SO2 Оксид серы | от 0 до 10 млн-1 | от 0 до 5 включ. | - | ±10 | - | |
| св. 5 до 10 включ. | - | - | ±10 | |||
| от 0 до 25 млн-1 | от 0 до 10 включ. | - | ± 8 | - | ||
| св. 10 до 25 включ. | - | - | ± 8 | |||
| от 0 до 50 млн-1 | от 0 до 15 включ. | - | ± 8 | - | ||
| св. 15 до 50 включ. | - | - | ± 8 | |||
| от 0 до 100 млн-1 | от 0 до 20 включ. | - | ± 8 | - | ||
| св. 20 до 100 включ. | - | - | ± 8 | |||
| от 0 до 200 млн-1 | от 0 до 30 включ. | - | ± 4 | - | ||
| св. 30 до 200 включ. | - | - | ± 4 | |||
| от 0 до 500 млн-1 | от 0 до 80 включ. | - | ± 4 | - | ||
| св. 80 до 500 включ. | - | - | ± 4 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 4 | - | ||
| св. 100 до 1000 включ. | - | - | ± 4 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 4 | - | ||
| - | св. 0,1 до 1 включ. | - | ±4 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 2 | - | ||
| - | св. 1 до 10 включ. | - | ± 2 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| - | от 0 до 10 включ. | ± 2 | - | |||
| Пределы допуска | ||||||
| Опреде | Диапазон измерений объемной доли | емой основной по | ||||
| Тип | ляемый | Диапазоны | грешности | |||
| модуля | компо | показаний | млн-1 | приве | относи | |
| нент | об. д. % | денной, Y, % | тельной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 100 % | - | св. 10 до 100 включ. | - | ± 2 | ||
| NH3 | от 0 до | от 0 до 5 включ. | - | ± 10 | - | |
| Аммиак | 50 млн-1 | св. 5 до 50 включ. | - | - | ± 10 | |
| от 0 до | от 0 до 10 включ. | - | ± 8 | - | ||
| 100 млн-1 | св. 10 до 100 включ. | - | - | ± 8 | ||
| от 0 до | от 0 до 25 включ. | - | ± 8 | - | ||
| 250 млн-1 | св. 25 до 250 включ. | - | - | ± 8 | ||
| от 0 до | от 0 до 50 включ. | - | ± 8 | - | ||
| 500 млн-1 | св.50 до 500 включ. | - | - | ± 8 | ||
| от 0 до | от 0 до 70 включ. | - | ± 8 | - | ||
| 700 млн-1 | св.70 до 700 включ. | - | - | ± 8 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 8 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 8 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 8 | - | ||
| - | св. 1 до 10 включ. | - | ± 8 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 6 | - | ||
| - | св. 2 до 20 включ. | - | ± 6 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 6 | - | ||
| - | св. 5 до 50 включ. | - | ± 6 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 4 | - | ||
| - | св. 10 до 100 включ. | - | ± 4 | |||
| CS2 | от 0 до | от 0 до 5 включ. | - | ± 15 | - | |
| 50 млн-1 | св. 5 до 50 включ. | - | - | ± 15 | ||
| Сероугле | от 0 до | от 0 до 10 включ. | - | ± 15 | - | |
| род | 100 млн-1 | св. 10 до 100 включ. | - | - | ± 15 | |
| от 0 до | от 0 до 25 включ. | - | ± 15 | - | ||
| 250 млн-1 | св. 25 до 250 включ. | - | - | ± 15 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 15 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 15 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 12 | - | ||
| - | св. 1 до 10 включ. | - | ± 12 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 12 | - | ||
| - | св. 2 до 20 включ. | - | ± 12 | |||
| от 0 до 30 % | - | от 0 до 3 включ. | ± 12 | - | ||
| - | св. 3 до 50 включ. | - | ± 12 | |||
| COS | от 0 до | от 0 до 25 включ. | - | ± 10 | - | |
| Карбонил сульфид | 250 млн-1 | св. 25 до 250 включ. | - | - | ± 10 | |
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 8 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 8 | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 10 % | - | от 0 до 1 включ. | ± 8 | - | ||
| - | св. 1 до 10 включ. | - | ± 8 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 8 | - | ||
| - | св. 2 до 20 включ. | - | ± 8 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 8 | - | ||
| - | св. 5 до 50 включ. | - | ± 8 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 8 | - | ||
| - | св. 10 до 100 включ. | - | ± 8 | |||
| H2S Сероводо род | от 0 до 10 млн-1 | от 0 до 5 включ. | - | ± 8 | - | |
| св. 5 до 10 включ. | - | - | ± 8 | |||
| от 0 до 25 млн-1 | от 0 до 10 включ. | - | ± 8 | - | ||
| св. 10 до 25 включ. | - | - | ± 8 | |||
| от 0 до 50 млн-1 | от 0 до 15 включ. | - | ± 8 | - | ||
| св. 15 до 50 включ. | - | - | ± 8 | |||
| от 0 до 100 млн-1 | от 0 до 20 включ. | - | ± 8 | - | ||
| св. 20 до 100 включ. | - | - | ± 8 | |||
| от 0 до 200 млн-1 | от 0 до 30 включ. | - | ± 8 | - | ||
| св. 30 до 200 включ. | - | - | ± 8 | |||
| от 0 до 500 млн-1 | от 0 до 80 включ. | - | ± 8 | - | ||
| св. 80 до 500 включ. | - | - | ± 8 | |||
| от 0 до 1000 млн-1 | от 0 до 100 включ. | - | ± 6 | - | ||
| св. 100 до 1000 включ. | - | - | ± 6 | |||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | ||
| - | св. 0,1 до 1 включ. | - | ± 6 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 6 | - | ||
| - | св. 1 до 10 включ. | - | ± 6 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 6 | - | ||
| - | св. 2 до 20 включ. | - | ± 6 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 4 | - | ||
| - | св. 5 до 50 включ. | - | ± 4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 4 | - | ||
| - | св. 10 до 100 включ. | - | ± 4 | |||
| THERMO R | Аргон (Аг) в О2/№ | от 0 до 5 % | - | от 0 до 1 включ. | ±1 | - |
| - | св. 1 до 5 включ. | - | ±1 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ±1 | - | ||
| - | св. 1 до 10 включ. | - | ±1 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ±0.5 | - | ||
| - | св. 2 до 20 включ. | - | ±0.5 | |||
| Тип | Опреде ляемый | Диапазоны | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| модуля | компо нент | показаний | млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| - | от 0 до 5 включ. | ±0.5 | - | |||
| от 0 до 50 % | - | св. 5 до 50 включ. | - | ±0.5 | ||
| от 0 до 100 % | - | от 0 до 10 включ. | ±0.5 | - | ||
| - | св. 10 до 100 включ. | - | ±0.5 | |||
| Метан | от 0 до 60 % | - | от 0 до 6 включ. | ±1 | - | |
| (CH4) в | - | св. 6 до 60 включ. | - | ±1 | ||
| биогазе | от 0 до 100 % | - | от 0 до 10 включ. | ±0.5 | - | |
| - | св. 10 до 100 включ. | - | ±0.5 | |||
| Диоксид | от 0 до 10 % | - | от 0 до 1 включ. | ±5 | - | |
| углерода | - | св. 1 до 10 включ. | - | ±5 | ||
| (CO2) в | от 0 до 20 % | - | от 0 до 2 включ. | ±5 | - | |
| воздухе | - | св. 2 до 20 включ. | - | ±5 | ||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 4 | - | ||
| - | св. 5 до 50 включ. | - | ± 4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 4 | - | ||
| - | св. 10 до 100 включ. | - | ± 4 | |||
| Водород | от 0 до 1 % | - | от 0 до 0,1 включ. | ± 6 | - | |
| (H2) в | - | св. 0,1 до 1 включ. | - | ± 6 | ||
| A/CH4/C O2/N2/O2/ | от 0 до 10 % | - | от 0 до 1 включ. | ± 6 | - | |
| - | св. 1 до 10 включ. | - | ± 6 | |||
| в топливно м газе / в воздухе | от 0 до 20 % | - | от 0 до 2 включ. | ± 6 | - | |
| - | св. 2 до 20 включ. | - | ± 6 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 4 | - | ||
| - | св. 5 до 50 включ. | - | ± 4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 4 | - | ||
| - | св. 10 до 100 включ. | - | ± 4 | |||
| Гелий | от 0 до 1 % | - | от 0 до 0,1 включ. | ±10 | - | |
| (He) в N2 | - | св. 0,1 до 1 включ. | - | ±10 | ||
| от 0 до 10 % | - | от 0 до 1 включ. | ±8 | - | ||
| - | св. 1 до 10 включ. | - | ±8 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 6 | - | ||
| - | св. 2 до 20 включ. | - | ± 6 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±4 | - | ||
| - | св. 5 до 50 включ. | - | ±4 | |||
| - | от 0 до 10 включ. | ±2 | - | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 100 % | - | св. 10 до 100 включ. | - | ±2 | ||
| Аммиак (NH3) в CO2 | от 0 до 15% | - | от 0 до 2 включ. | ±5 | - | |
| - | св. 2 до 15 включ. | - | ±5 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ±4 | - | ||
| - | св. 5 до 50 включ. | - | ±4 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | св. 10 до 100 включ. | - | ±2 | |||
| Аммиак (NH3) в воздухе | от 0 до 75 % | - | от 0 до 7 включ. | ±3 | - | |
| - | св. 7 до 75 включ. | - | ±3 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ±2 | - | ||
| - | св. 10 до 100 включ. | - | ±2 | |||
| OXOR- P | O2 Кислород | от 0 до 1 % | - | от 0 до 0,1 включ. | ± 3 | - |
| - | св. 0,1 до 1 включ. | - | ± 3 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 3 | - | ||
| - | св. 1 до 10 включ. | - | ± 3 | |||
| от 0 до 20 % | - | от 0 до 2 включ. | ± 2 | - | ||
| - | св. 2 до 20 включ. | - | ± 2 | |||
| от 0 до 50 % | - | от 0 до 5 включ. | ± 2 | - | ||
| - | св. 5 до 50 включ. | - | ± 2 | |||
| от 0 до 100 % | - | от 0 до 10 включ. | ± 2 | - | ||
| - | св. 10 до 100 включ. | - | ± 2 | |||
| OXOR- E | O2 Кислород | от 0 до 1 % | - | от 0 до 0,1 включ. | ± 5 | - |
| - | св. 0,1 до 1 включ. | - | ± 5 | |||
| от 0 до 10 % | - | от 0 до 1 включ. | ± 5 | - | ||
| - | св. 1 до 10 включ. | - | ± 5 | |||
| от 0 до 25 % | - | от 0 до 2 включ. | ± 5 | - | ||
| - | св. 2 до 25 включ. | - | ± 5 | |||
| FIDOR | CxHy* | от 0 до 15 млн-1 | от 0 до 5 включ. | - | ± 8 | - |
| св. 5 до 15 включ. | - | - | ± 8 | |||
| от 0 до 50 млн-1 | от 0 до 5 включ. | - | ± 7 | - | ||
| св. 5 до 50 включ. | - | - | ± 7 | |||
| от 0 до 150 млн-1 | от 0 до 15 включ. | - | ± 6 | - | ||
| св. 15 до 150 включ. | - | - | ± 6 | |||
| от 0 до 500 млн-1 | от 0 до 50 включ. | - | ± 5 | - | ||
| св. 50 до 500 включ. | - | - | ± 5 | |||
| от 0 до 100 включ. | - | ± 5 | - | |||
| Тип модуля | Опреде ляемый компо нент | Диапазоны показаний | Диапазон измерений объемной доли | Пределы допускаемой основной погрешности | ||
| млн-1 | об. д. % | приведенной, Y, % | относительной, 5, % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0 до 1000 млн-1 | св. 100 до 1000 включ. | - | - | ± 5 | ||
| от 0 до 5000 млн-1 | от 0 до 500 включ. | - | ± 5 | - | ||
| св. 500 до 5000 включ. | - | - | ± 5 | |||
| от 0 до 10000 млн-1 | от 0 до 1000 включ. | - | ± 5 | - | ||
| св. 1000 до 10000 включ. | - | - | ± 5 | |||
| от 0 до 15000 млн-1 | от 0 до 1500 включ. | - | ± 5 | - | ||
| св. 1500 до 15000 включ. | - | - | ± 5 | |||
| * Сумма углеводородов | ||||||
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности | 0,05 | |||||
Таблица 3 - Технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды (для всех модулей, кроме FIDOR), °С - температура окружающей среды для модуля FIDOR, °С - диапазон изменения относительной влажности окружающего воздуха, % - атмосферное давление, кПа | от +5 до +45 от +5 до +40 от 20 до 90 от 80 до 120 |
| Время прогрева и выхода на рабочий режим, в зависимости от типа модуля, мин, не более - для модулей UNOR, MULTOR - для модулей DEFOR, THERMOR, OXOR-P, FIDOR OXOR-E | 45 60 нет |
| Наименование характеристики | Значение |
| Время установления показаний, в зависимости от типа модуля, с, не более - для модуля UNOR - для модуля MULTOR | 3 25 25 |
| - для модулей DEFOR, OXOR-P - для модулей THERMOR, OXOR-E | 4 20 |
| - для модуля FIDOR | 2,5 |
| Потребляемая мощность, Вт, в зависимости от типа модуля, не более - для модулей UNOR, MULTOR | 150 |
| - для модуля DEFOR | 134 |
| - для модулей THERMOR, OXOR-P | 30 |
| - для модуля OXOR-E | 5 |
| - для модуля FIDOR | 300 |
| Габаритные размеры, мм, не более (Д*Ш*В) - модель GMS810/811 | 483x178x405 |
| - модель GMS820P | 790x590x353 |
| - модель GMS840/841 | 522x434x474 |
| - модель GMS810 FIDOR | 483x178x405 |
| Масса, кг, не более - модель GMS810/811 | 20 |
| - модель GMS820P | 150 |
| - модель GMS840/841 | 30 |
| - модель GMS810 FIDOR | 20 |
| Маркировка взрывозащиты - модель GMS820P 1Ex db e IIC T6 Gb X (1Ex db e [ia] IIC T6 Gb X) | |
| - модель GMS841 2Ex nA nC IIC T4 Gc X (2Ex nA nC [ia] IIC T4 Gc X | |
| Средний срок службы, не менее лет | 15 |
| Средняя наработка на отказ, ч | 40 000 |
наносится на шильдик газоанализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор GMS800 | в соответствии с заказом | 1 шт. |
| Упаковка | - | 1 шт. |
| Методика поверки | МП-253/01-2021 | 1 экз. |
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020. "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений"
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Техническая документация фирмы «SICK AG».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
