| Номер в госреестре | 82515-21 |
| Наименование СИ | Установки ультразвукового контроля автоматизированные |
| Обозначение типа СИ | ULTRAPIPE |
| Изготовитель | Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт"), г. Череповец |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки ультразвукового контроля автоматизированные ULTRAPIPE (далее - установки), предназначены для обнаружения дефектов типа нарушения сплошности или однородности металлов и для измерений толщины стенки труб (шовных и бесшовных).
Принцип действия установок основан на ультразвуковом методе неразрушающего контроля.
Конструктивно установки состоят из оборудования механики и пневматики, оборудования автоматики и электропитания, оборудования вычислительной техники, дефектоскопического оборудования (системы контроля) и оборудования дефектоотметки. Состав установки по системам контроля и вспомогательному оборудованию для осуществления ультразвукового контроля определяется при заказе.
Установки могут осуществлять следующие виды контроля: эхо-метод; зеркально-теневой; многократно зеркально - теневой; дифракционно-временной метод (ToFD).
В качестве ультразвуковых преобразователей используются электромагнитно-акустические и (или) пьезоэлектрические дискретные и (или) пьезоэлектрические фазированные преобразователи производства ЗАО «Ультракрафт».
Данные, полученные установками, могут быть представлены в следующем виде: развертка типа А, В и С; наличие кривой ВРЧ (имеющую отрицательную и положительную ветви, с несколькими точками изгиба, а также с возможностью настраивать по произвольному закону коррекции); цветовая дифференциация дефектных стробов.
Установки могут включать в себя следующие системы:
- систему контроля сварного шва и околошовной зоны (СКШ);
- систему контроля основного метала тела труб (СКОМ);
- систему контроля основного метала концов труб (СКОМК).
Каждая система включает в себя независимые измерительные модули, позволяющие осуществлять ультразвуковую дефектоскопию на наличие расслоений, дефектов продольной, поперечной и наклонной ориентации, а также измерение остаточной толщины в потоке производственных или транспортных линий в соответствии с заданными стандартами и нормами качества.
Конфигурация установок по типу и количеству измерительных систем и модулей определяется объектом и объемом контроля.
Все системы и модули установки объединены единым центром управления, который координирует его работу, осуществляет управление информационными потоками, обеспечивает сбор, обработку, представление и хранение результатов измерений.
Общий вид компоновки установки представлен на рисунке 1.
Пломбирование установок не предусмотрено.
Установки могут поставляться в различных конфигурациях и цветовых решениях, которые определяется потребителем при заказе.
Нанесение знака поверки на средство измерений не предусмотрено.

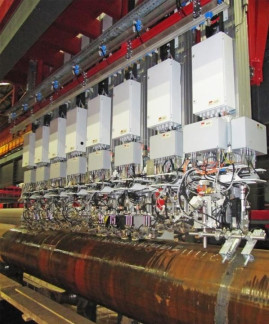

Рисунок 1 - Общий вид компоновки установок ультразвукового контроля автоматизированных
ULTRAPIPE
Установки имеют в своем составе программное обеспечение (ПО), предназначенное для управления оборудованием, получения, обработки, отображения, архивирования и печати данных измерений и передачи результатов контроля в систему автоматики и в ЭВМ верхнего уровня.
ПО защищено кодом производителя. При работе с установкой пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения установок соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ULTRAPIPE |
| Номер версии (идентификационный номер) ПО | 4.0.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон частоты заполнения зондирующих импульсов, МГц ^ | от 0,3 до 15,0 | |||
| Пределы отклонения диапазона зондирующих импульсов, % | частоты | заполнения | ± 10 | |
| Диапазон измерений толщины стенки | м м ы б у р т | от 1,0 до 100,0 | ||
| Пределы допускаемой абсолютной толщины стенки трубы, мм - от 1,0 до 30,0включ. - св. 30,0 до 100,0 | погрешности | измерений | ± 0,05 ± (0,001Х+0,02) | |
| Эквивалентная чувствительность систем контроля: - СКШ | - сквозное радиальное отверстие0 1,6 мм; - паз 5 % от толщины стенки трубы (но не менее 0,15 мм и не более 1,5 мм) длиной 25,0 мм; - торцевое плоскодонное отверстие 0 3,0 мм на глубине ^ толщины сварного шва; | |||
| - СКОМ | - плоскодонное отверстие 03,0 мм на глубине ^ толщины стенки трубы; - паз 5 % (но не менее 0,15 мм и не более 1,5 мм), длиной 25,0 мм | |||
| - СКОМК | - плоскодонное отверстие 0 3,0 мм на глубине ^ толщины стенки трубы; - паз 5 % (но не менее 0,15 мм и не более 1,5 мм), длиной 32,0 мм | |||
| Запас чувствительности системы контроля по полезный сигнал/электрический шум, дБ, более | отношению | 20 | ||
| ^Действительные значения характеристик определяются при заказе систем и указываются в паспорте. | ||||
| Наименование характеристики | Значение |
| Период следования зондирующих импульсов (регулируемый), мкс | от 100 до 5000 |
| Диапазон регулировки усиления, дБ | от 0 до 84 |
| Шаг регулировки усиления, дБ | 0,5 |
| Диапазон временной регулировки чувствительности, дБ | от 0 до 32 |
| Диапазон показаний временных интервалов, мкс | от 0 до 200 |
| Габаритные размеры механической части установки, мм, не более -длина -ширина -высота | 36000 6000 7500 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +80 |
| Примечание: работа установки на объектах с температурой поверхности контроля, значения которых выходят за границы диапазона температур окружающей среды, обеспечивается за счет термозащитного исполнения конструкции и/или экранирования оборудования, и/или системы охлаждения/подогрева посредством использования воздушного обдува и/или жидкостных контуров. | |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка ультразвукового контроля автоматизированная в составе: | ULTRAPIPE | 1 шт* |
| -оборудование механики и пневматики | - | 1 компл. |
| - оборудование автоматики и электропитания | - | 1 компл. |
| - оборудование вычислительной техники | - | 1 компл. |
| - дефектоскопическое оборудование | - | 1 компл. |
| - оборудование дефектоотметки | - | 1 компл. |
| Паспорт | 26.51.6-014-66744541- 2020ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.6-014-66744541 -2020РЭ | 1 экз. |
| Методика поверки | МП 203-2-2021 | 1 экз. |
| *состав установки определяется при заказе. | ||
раздел 2 Руководства по эксплуатации 26.51.6-014-66744541-2020РЭ.
26.51.6-014-66744541-2020ТУ Установка ультразвукового контроля автоматизированная ULTRAPIPE. Технические условия
