Анализаторы размеров частиц Wintrac, 82518-21

Анализаторы размеров частиц Wintrac (далее - анализаторы) предназначены для измерений размеров частиц в суспензиях, эмульсиях и порошковых материалах.
Карточка СИ
Номер в госреестре 82518-21
Наименование СИ Анализаторы размеров частиц
Обозначение типа СИ Wintrac
Изготовитель "Jinan Winner Particle Instrument Stock Co., Ltd.", Китай
Год регистрации 2021
Срок свидетельства 09.08.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы размеров частиц Wintrac (далее - анализаторы) предназначены для измерений размеров частиц в суспензиях, эмульсиях и порошковых материалах.

Описание

Принцип действия анализаторов - оптический. Луч, формируемый источником излучения, попадает в измерительную зону, где рассеивается находящимися на его траектории частицами и под разными углами регистрируется с помощью многоэлементного детектора. По полученной зависимости интенсивности излучения от угла рассеяния осуществляется вычисление размеров частиц.

Конструктивно анализаторы выполнены в едином блоке, в котором размещается жидкостная и/или воздушная система диспергирования анализируемых проб, оптико -аналитическая система, электронные и механические компоненты управления.

Анализаторы выпускаются в виде различных моделей и исполнений, отличающихся типами установленных систем диспергирования, количеством и типами источников излучения (таблица 1). В зависимости от исполнения наименование модели содержит индивидуальную цифровую и буквенную индексацию.

Таблица 1 - Модели и исполнения анализаторов

Модель

Исполнение

Тип диспергирования

Оснащение источниками излучения

2000

А

жидкостное

гелий-неоновый лазер, твердотельный полупроводниковый лазер

В

гелий-неоновый лазер

3000

WD

жидкостное и воздушное

гелий-неоновый лазер, твердотельный полупроводниковый лазер

W

жидкостное

D

воздушное

гелий-неоновый лазер

При работе с жидкостной системой диспергированная анализируемая проба из смесительной ёмкости многократно прокачивается через измерительную зону (кювету) по замкнутому тракту с помощью встроенного центробежного насоса. После окончания измерений жидкость удаляется из тракта. Для разрушения агломератов и предотвращения их образования применяется встроенный ультразвуковой диспергатор.

При работе с системой воздушного диспергированная сухая проба из воронки ссыпается в вибрирующий лоток, попадает в форсунку и, поступая в измерительную зону, диспергируется потоком сжатого воздуха, питаемого от внешнего воздушного компрессора. Удаление пробы осуществляется посредством внешнего вакуумного пылесборника.

Электрическое питание анализаторов осуществляется от сети переменного тока.

Управление анализаторами осуществляется с помощью персонального компьютера со специализированным программным обеспечением. Результаты измерений представляются в виде дифференциальных и интегральных значений размеров частиц и долевом распределении частиц по размерам.

Общий вид анализаторов и места нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на задней панели. На этикетке указывается наименование модели и исполнения анализатора, дата выпуска, заводской номер.

Место нанесения знака поверки

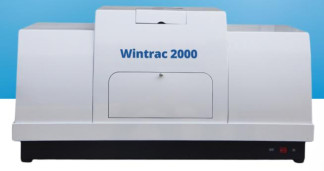

Рисунок 1 - Общий вид анализаторов

Программное обеспечение

Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования анализаторов. Автономное ПО используется для выполнения измерений, управления анализаторами, получения, отображения и хранения результатов измерений. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний» для встроенного и автономного ПО. При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для автономного ПО

Идентификационное наименование ПО

Wintrac

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон показаний размеров частиц, мкм

-    модель 2000А

-    модель 2000В

-    модель 3000WD

-    воздушное диспергирование

-    жидкостное диспергирование

-    модель 3000W

-    модель 3000D

от 0,01 до 1000 от 0,1 до 300

от 0,1 до 2000 от 0,01 до 2000 от 0,01 до 2000 от 0,1 до 2000

1

2

Диапазон измерений размеров частиц, мкм

-    модель 2000А

-    модель 2000В

-    модель 3000WD

-    воздушное диспергирование

-    жидкостное диспергирование

-    модель 3000W

-    модель 3000D

от 0,1 до 1000 от 0,1 до 300

от 0,1 до 1200 от 5 до 1200 от 0,1 до 1200 от 5 до 1200

Пределы допускаемой относительной погрешности ^ %

±20 (для Dig) ±15 (для D50) ±20 (для D90)

^ Dig, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %; D5g, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц); D9g, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение сети переменного тока, В

230±23

- частота сети переменного тока, Гц

50±1

Потребляемая мощность, кВА, не более

2

Габаритные размеры, мм, не более

- модель 2000

- высота

450

- ширина

390

- длина

850

- модель 3000

- высота

540

- ширина

440

- длина

1039

Масса, кг, не более

- модель 2000

40

- модель 3000

70

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +30

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

5

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на корпус анализаторов с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор размеров частиц Wintrac 1

-

1 шт.

Автономное программное обеспечение

1 экз.

Комплект принадлежностей 2)

-

1 комп.

Комплект эксплуатационной документации 2)

-

1 комп.

Методика поверки

МП 242-2426-2021

1 экз.

^ Анализаторы могут поставляться в комплекте с дополнительными устройствами.

2) Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе.

Сведения о методах измерений

приведены в руководствах по эксплуатации на анализаторы размеров частиц Wintrac (п. 4 «Эксплуатация»)

Нормативные документы

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

Техническая документация изготовителя

82518-21
Номер в ГРСИ РФ:
82518-21
Производитель / заявитель:
"Jinan Winner Particle Instrument Stock Co., Ltd.", Китай
Год регистрации:
2021
Cрок действия реестра:
09.08.2026
