| Номер в госреестре | 82519-21 |
| Наименование СИ | Комплексы для измерений габаритных размеров |
| Обозначение типа СИ | КАИГ 2 |
| Изготовитель | ООО "Байтэрг", г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для измерений габаритных размеров КАИГ 2 (далее - комплексы) предназначены для измерений габаритных размеров грузов.
Принцип действия комплексов заключается в определении координат точек с помощью 2D сканеров на поверхности грузов при их движении. По определенным координатам полученного облака точек в комплексах осуществляются измерения расстояний до каждой точки с помощью лазерных сканеров, расположенных таким образом, чтобы получить наибольшее количество точек на поверхности груза. Программное обеспечение (далее - ПО) комплексов проводит обработку полученных точек на поверхности груза, строит трёхмерное изображение груза путем совмещения точек в пространстве и на основании математической модели, заложенной в ПО, проводит измерения габаритных размеров (длины, ширины, высоты) грузов с последующим вычислением объемов этих грузов.
Измерения проводятся при движении транспортного средства или транспортера.
Комплексы имеют модульную структуру, условно разделенную на две части: сканирующая часть (модули сканирующих устройств) и обрабатывающая часть (модули обрабатывающих устройств) в антивандальном шкафу. Сканирующая часть состоит из набора модулей (оптические, измерительные, регистрирующие, синхронизации), размещенных в определённом порядке в вертикальных и горизонтальных плоскостях в корпусе, установленном на металлоконструкции над площадкой для проведения измерений движущихся грузов. Пространственное размещение элементов конструкции сканирующей части комплекса позволяют перемещаться транспортному средству или транспортеру с грузом в поле зрения измерительной системы комплекса. Модули сканирующих устройств и антивандальные шкафы могут быть выполнены в черном и желтом исполнении.
Обработка информации и управление процессом измерений осуществляется в модулях обрабатывающих устройств комплекса.
Комплексы могут комплектоваться различным количеством модулей, в зависимости от задач, решаемых с их помощью.
Заводской номер комплексов указывается на маркировочной наклейке, расположенной на корпусе антивандального шкафа обрабатывающей части комплексов.
Нанесение знака поверки на средство измерений не предусмотрено.

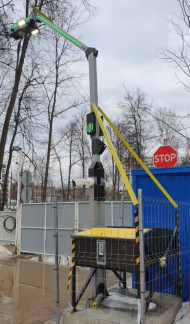

Общий вид комплексов, а также их некоторых составных частей представлен на рисунке 1. Общий вид маркировочной наклейки представлен на рисунке 2.
Комплекс для измерений габаритных размеров КАИГ 2 БРУА.401163.006 ТУ
^^^О^Байтэр^^^^^ёлано^оесж^^!
Рисунок 2 - Общий вид маркировочной наклейки
В процессе эксплуатации комплексов не предусматриваются внешние механические или электронные регулировки. Для защиты от несанкционированного доступа изготовителем производится нанесение самоклеящихся пломб на стыки корпусов всех модулей частей комплексов. Антивандальные шкафы комплексов пломбируются номерной пластиковой пломбой.
Пломбирование корпусов модулей и частей комплексов представлено на рисунке 3.
Для работы с комплексами используется метрологически значимое программное обеспечение «ПО КАИГ» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для комплексов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО КАИГ |
| Номер версии (идентификационный номер ПО) | не ниже 2.5.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений габаритных размеров грузов, мм: | |
| - длина | от 1000 до 9000 |
| - ширина | от 1000 до 3000 |
| - высота | от 1000 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений габаритных размеров грузов, мм: | |
| - длина | ±30 |
| - ширина | ±30 |
| - высота | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Высота подвеса корпуса модулей сканирующих устройств, м | 6±1 |
| Диапазон скоростей движения транспортного средства или транспортера, км/ч | от 2 до 8 |
| Рабочий диапазон температур комплексов, °С | от -40 до +50 |
| Рабочий диапазон температур термостатированных модулей (сканирующих и обрабатывающих), °С°С | от +15 до +35 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более: - корпус модулей сканирующих устройств - корпус модулей обрабатывающих устройств | 670x250x150 700x500x270 |
| Масса, кг, не более: - корпус модулей сканирующих устройств - корпус модулей обрабатывающих устройств | 10 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22-зз 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Корпус модулей сканирующих устройств | - | 1 шт. |
| Корпус модулей обрабатывающих устройств | - | 1 шт. |
| Металлоконструкция | - | 1 шт. |
| Блок аккумуляторный | - | 1 шт. |
| Паспорт | БРУА 401163.005.01.003 ПС | 1 шт. |
| Руководство по эксплуатации | БРУА 401163.005.01.002 РЭ | 1 экз. |
| Методика поверки | МП АПМ 19-21 | 1 экз. |
| Меры, имитирующие грузы | - | 2 шт.* |
| * - поставляется по заказу потребителя | ||
приведены в разделе 5 «БРУА 401163.005.01.002 РЭ Комплексы для измерений габаритных размеров КАИГ 2. Руководство по эксплуатации»
БРУА 401163.005 ТУ Комплексы для измерений габаритных размеров КАИГ 2. Технические условия.
| Зарегистрировано поверок | 177 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
