| Номер в госреестре | 82521-21 |
| Наименование СИ | Система измерительная |
| Обозначение типа СИ | СИ-6/ГТД-96 |
| Изготовитель | Общество с ограниченной ответственностью "Энергомир" (ООО "Энергомир"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная СИ-6/ГТД-96 (далее - система) предназначена для измерений: давления абсолютного, разности давления, давления-разряжения и температуры воздуха (газов) и жидкостей (топлива, масла, гидросмеси); расхода массового и объемного топлива и жидкостей; силы от тяги двигателя; частоты электрических сигналов, соответствующей частоте вращения роторов; параметров вибрации; сопротивления постоянному току; силы и напряжения постоянного и переменного тока; интервалов времени.
Конструктивно система состоит из элементов:
- шкаф автоматики с аппаратурой сбора и преобразования сигналов (далее - ША);
- два кросс-шкафа с размещенными в них элементами системы (далее - ШК1, ШК2);
- автоматизированное рабочее место (далее - АРМ);
- комплект первичных преобразователей (далее - ПП).
В ША размещены: две установки измерительные LTR-EU-16-1 (далее - LTR) с измерительными модулями LTR27, LTR114, LTR51, LTR212M-1, LTR22; два промышленных компьютера (ПК) с процессором Intel Core i5 4570TE; выдвижная KVM консоль CL1000M-ATA-RG с ЖК монитором; сетевой коммутатор IKS-6728A-4GTXSFP-HV-HV-T; источники питания PSM105, PSG124; блок бесперебойного питания SRT2200RMXLI; плата последовательного ввода CP-118U-I; аналого-цифровой преобразователь сигналов вращающихся трансформаторов АЦПВТ-15П-О2-ISA: плата с CAN интерфейсами CAN-200PCI; плата интерфейса ARINC-429 PCI429-3-22; плата ЦАП PISO-DA16U CR; преобразователи сигналов НПСИ и клеммные соединители ADAM-3925 и ADAM-3937.
В ШК1 расположены клеммные соединители ADAM-3909, ADAM-3937.
В ШК2 расположены клеммные соединители МПЖ-24ГЗ и ПК процессором Intel Core i5 4570TE; плата дискретного ввода/вывода PCL-722-BE.
В состав АРМ входят:
- пять ПК Intel Celeron J1900;
- один ПК Intel Atom N270;
- шесть ЖК-мониторов;
- шесть комплектов настольной клавиатуры с манипуляторами типа «мышь»;
- принтер лазерный;
- блок электронный БЭ-40-4М из состава аппаратуры измерений роторных вибраций ИВ-Д-СФ-3М;
- барометр рабочий сетевой БРС-1М;
- измеритель влажности и температуры ИВТМ-7 М К.
В комплектность 1111 входят:
- счетчик-расходомер массовый Micro Motion;
- преобразователи расхода турбинные ТПР;
- датчик весоизмерительный тензорезисторный С2-20-С3;
- датчики давления избыточного и разности давлений ADZ;
- датчики давления Метран-150;
- датчики давления МИДА-15;
- преобразователи давления измерительные СДВ;
- термопреобразователи сопротивления ТСП-0196;
- термопреобразователи сопротивления ТС-1288;
- вибропреобразователи МВ-27;
- вибропреобразователи АВС-117;
- преобразователи сигналов НПСИ-ДНТВ;
- трансформаторы тока ТФ1 -300/1;
- шунты 75ШСМ.
АРМ и шкафы ША, ШК1, ШК2 расположены в помещении пультовой, ПП - в испытательном боксе и в помещении пультовой. Аппаратура сбора и преобразования сигналов системы соединена с ПП линиями связи длиной до 50 м и с ПК через сетевой коммутатор линиями связи до 5 м.
Принцип действия системы основан на измерении ПП физических величин, преобразовании их в электрические сигналы, поступающие на вход аппаратуры сбора и преобразования сигналов в цифровой код для дальнейшей его передачи в ПК, осуществляющий обработку, отображение значений измеряемых величин, хранение информации и формирования печатного протокола.
Функционально система состоит из измерительных каналов (далее - ИК):
- ИК влажности и температуры окружающего воздуха;
- ИК давления абсолютного барометрического;
- ИК давления избыточного, разности давлений, давления - разрежения жидких и газообразных сред;
- ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления;
- ИК силы от тяги двигателя;
- ИК расхода массового топлива;
- ИК расхода объемного жидкостей;
- ИК параметров вибрации;
- ИК силы постоянного тока;
- ИК силы переменного тока;
- ИК силы постоянного тока, соответствующей значениям давления газообразных
сред;
- ИК сопротивления постоянному току, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразований термопреобразователей сопротивления;
- ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований термопар;
- ИК частоты периодических сигналов, соответствующей частоте вращения;
- ИК интервалов времени.
Принцип действия ИК влажности и температуры окружающего воздуха основан на измерении относительной влажности и температуры окружающего воздуха измерителем ИВТМ-7 М К. Цифровой код с выхода преобразователя по интерфейсу RS485/RS232 передается на ПК для регистрации и отображения измеренных значений на мониторах АРМ.
Принцип действия ИК давления абсолютного барометрического основан на измерении давления окружающего воздуха барометром рабочим сетевым БРС-1М. Цифровой код с выхода барометра по интерфейсу RS485/RS232 передается на ПК для регистрации и отображения измеренного значения на мониторах АРМ.
Принцип действия ИК давления избыточного, разности давлений, давления - разрежения жидких и газообразных сред основан на зависимости выходного электрического сигнала 1111 от воздействия на его чувствительный элемент измеряемого давления (избыточного, разрежения или разности давлений). Электрический сигнал постоянного тока (4 - 20) мА с выхода датчиков давления (ADZ, Метран-150, СДВ) поступает на вход LTR, преобразуется в цифровой код, регистрируемый ПК с последующим вычислением по известной функции преобразования ИК значения измеренного давления. Цифровой код с выхода датчиков давления МИДА-ДИ-15-Ц поступает по интерфейсу RS485 в ПК для вычисления измеренного значения давления.
Принцип действия ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления, основан на зависимости изменения сопротивления ПП (ТС-1288, ТСП-0196) от температуры среды. Сопротивление постоянному току ПП преобразуется LTR в цифровой код, поступающий в ПК, где по известной функции преобразования ИК с учетом номинальной статической характеристики термопреобразователя сопротивления вычисляется измеренное значение температуры.
Принцип действия ИК силы от тяги двигателя основан на воздействии силы от тяги на датчик весоизмерительный тензорезисторный С2-20-С3, вследствие чего происходит разбалансировка его тензометрического моста. Электрический сигнал напряжения постоянного тока с выхода тензометрического моста, пропорциональный измеряемой силе, поступает на вход LTR, который преобразует напряжение в цифровой код, регистрируемый ПК, с последующим вычислением по известной функции преобразования ИК измеренного значения силы от тяги двигателя.
Принцип действия ИК расхода массового топлива основан на использовании счетчика-расходомера Micro Motion, состоящего из собственно датчика расхода (сенсора) CMF200 и электронного преобразователя 2700. Измеряемая среда (топливо), поступающая в сенсор, разделяется на равные половины, протекающие через две сенсорные трубки. Под действием электромагнита сенсорные трубки совершают вынужденные колебания в противоположных друг к другу направлениях. Кориолисовые силы, возникающие при прохождении топлива через сенсорные трубки, вызывают фазовое смещение колебаний противоположных концов трубок, измеряемое с помощью детекторов скорости. Сигналы с детекторов поступают на вход электронного преобразователя датчика расхода, с выхода которого информация об измеренном значении расхода топлива поступает по интерфейсу RS485 в ПК.
Принцип действия ИК расхода объемного жидкостей основан на преобразовании ПП (турбинные преобразователи расхода ТПР) расхода в частоту электрического сигнала. Частотный электрический сигнал с выхода ТПР поступает на вход LTR, который преобразует сигнал в цифровой бинарный сигнал и затем - в цифровой код частоты. С выхода LTR кодовой сигнал частоты поступает в ПК с последующим вычислением по известным индивидуальным функциям преобразования ИК частоты и ТПР измеренной величины объемного расхода жидкостей.
Принцип действия ИК параметров вибрации основан на использовании индуктивных и пьезоэлектрических вибропреобразователей, преобразующих виброскорость и виброускорение корпусов и узлов двигателя в значении напряжения переменного тока или электрического заряда. Сигнал с индуктивных вибропреобразователей поступает на вход LTR, который преобразует сигнал в цифровой код, регистрируемый ПК, с последующим вычислением по известной функции преобразования ИК амплитудных значений виброскорости. Сигнал с пьезоэлектрических вибропреобразователей поступает на вход аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М и затем - на вход LTR, который преобразует сигнал в цифровой код, регистрируемый ПК, с последующим вычислением амплитудных значений виброускорения.
Принцип действия ИК силы постоянного электрического тока основан на преобразовании постоянного электрического тока шунтом 75ШСМ М3 в напряжение, пропорциональное измеряемой силы тока. Напряжение поступает на вход LTR, который преобразует сигнал в цифровой код, регистрируемый ПК, с последующим вычислением измеренного значения силы постоянного тока.
Принцип действия ИК силы переменного электрического тока основан на преобразовании переменного электрического тока, поступающего с трансформатора тока ТФ-1 300/1А, преобразователем сигналов НПСИ-ДНТВ в унифицированный сигнал постоянного тока, поступающий на вход LTR, который преобразует сигнал в цифровой код, регистрируемый ПК, с последующим вычислением измеренного значения силы переменного тока.
Принцип действия ИК силы постоянного тока, соответствующей значениям давления газообразных сред, основан на преобразовании с помощью LTR значения силы постоянного тока в цифровой код, регистрируемый ПК, с последующим вычислением по известной индивидуальной функции преобразования ИК измеренного значения силы постоянного тока.
Принцип действия ИК сопротивления постоянному току, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования термопреобразователей сопротивления, основан на преобразовании с помощью LTR сопротивления постоянному току в цифровой код, регистрируемый ПК с последующим определением по программе измеренного значения сопротивления.
Принцип действия ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразования термопар, основан на преобразовании с помощью LTR напряжения постоянного тока в цифровой код, регистрируемый ПК с последующим определением по программе измеренного значения напряжения.
Принцип действия ИК частоты электрических сигналов, соответствующей значениям частоты вращения, основан на преобразовании LTR частоты электрических сигналов в цифровой бинарный сигнал и определении по нему цифрового кода частоты. Кодовой сигнал частоты с выхода LTR поступает в ПК с последующим вычислением по известной индивидуальной функции преобразования ИК значения измеренной частоты электрических сигналов, соответствующей частоте вращения роторов.
Принцип действия ИК интервалов времени основан на измерении временных интервалов установкой LTR в соответствии со шкалой времени, сформированной ПК посредством операционной системы реального времени «QNX».

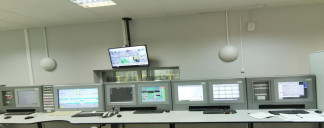

Общий вид составных частей системы представлен на рисунках 1-17.
Общий вид шкафов ША, ТТТК1, ШК2 с указанием мест пломбирования от несанкционированного доступа и место нанесения знака утверждения типа представлен на рисунке 18.
Табличка с маркировкой системы установлена на двери шкафа ШК1, выполнена методом гравировки на металлической пластине в формате указанном на рисунке 19.
Рисунок 8- Термопреобразователь сопротивления Рисунок 9 - Термопреобразователь сопро-ТС-1288. Вид общий тивления ТСП-0196. Вид общий
Изм«рмт*ль влажности и температуры ИВТМ-7/1-Щ
-I Г Г V' 0
О Ь. 5 V-B
•Г В
Рисунок 17 - Вибропреобразователь АВС-117. Вид общий
Программное обеспечение (ПО) состоит из системного, прикладного, инструментального и вспомогательного ПО. ПО функционирует на восьми промышленных компьютерах, объединенных в локальную сеть в среде защищенной операционной системы реального времени (ЗОСРВ) «QNX» КПДА. 00002-01.
Метрологически значимая часть ПО системы и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014.
| Идентификационные данные (признаки) | Программа приема и обработки параметров АИИС | Программа градуировки измерительных каналов АИИС | Программа измерения контрольных точек для изделия |
| Идентификационное наименование ПО | receiver | metrolog | wpoint |
| Номер версии (идентификационный номер) ПО | О 2. ср е в | 2. ср е в | вер. 2.10 |
| Цифровой идентификатор ПО | 1191211409 | 465312284 | 3428921897 |
| Алгоритм вычисления идентификатора ПО | CRC32 | ||
Метрологические характеристики (МХ) системы приведены в таблице 2
Таблица 2 - МХ системы измерительной СИ-6/ГТД-96
| Наименование характеристики | Значение |
| ИК влажности и температуры окружающего воздуха | |
| Диапазон измерений относительной влажности, % (Параметр ф) | от 0 до 99 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ± 1 (в диапазоне от 0 до 60 % включ.); ± 2 (в диапазоне св. 60 до 99 %). |
| Количество ИК | 1 |
| Диапазон измерений температуры, °С (Параметр ta) | от -45 до +60 |
| Пределы абсолютной погрешности измерений температуры, °С | ± 0,2 (в диапазоне св. -20 до +60 °С); ± 0,5 (в диапазоне от -45 до -20 °С включ.). |
| Количество ИК | 1 |
| ИК давления абсолютного барометрического | |
| Диапазон измерений давления абсолютного, кПа (мм рт. ст.) (Параметр Ва) | от 60 до 110 (от 450 до 825) |
| Пределы допускаемой абсолютной погрешности измерений давления абсолютного, кПа | ± 33 |
| Количество ИК | 1 |
| Наименование характеристики | Значение |
| ИК давления избыточного, разности давлений, давления-разрежения жидких и газообразных сред | |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметр Рсуфл) | от 0 до 0,0981 (от 0 до 1,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметр Ротк СТВГ) | от 0 до 0,1961 (от 0 до 2,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметр Р т охл) | от 0 до 0,2452 (от 0 до 2,5) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Рм за Фконс/Рм конс, Рм за ф.изд, Рм до ф.изд, Рм вка до Ф, Рм вка за Ф, Рм ст) | от 0 до 0,3923 (от 0 до 4,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 6 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Р*6А, Р*4, Р4 РТФ, РДЦН80, Р*вх СТВГ) | от 0 до 0,5884 (от 0 до 6,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 5 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Р*м, Рнп вх, Рнп сл) | от 0 до 0,9807 (от 0 до 10,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 3 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Рк, Рк ЭПК, Рк ГТДЭ, Рм вх ГП) | от 0 до 1,569 (от 0 до 16,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 4 |
| Наименование характеристики | Значение |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметр Рт СТВГ) | от 0 до 2,451 (от 0 до 25,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Р300а*, Р300б*, Р301) | от 0 до 3,923 (от 0 до 40,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,3 |
| Количество ИК | 3 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Рт до жикл/Рт ав, Рт ДЦН80, Р2 нр) | от 0 до 3,923 (от 0 до 40,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 3 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Рт«ф»1к, Рт«ф»2к, Рт«ф»4к, Рт«ф»5к) | от 0 до 5,884 (от 0 до 60,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 4 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Рт2 кс, Рт 4033 (Рт доз), Рт НА/ВНА, Рт1кс) | от 0 до 9,807 (от 0 до 100,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 4 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметры: Рутв2, Ра1шт, Ра1б/шт, Рувт(Рэгр) | от 0 до 24,52 (от 0 до 250,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 4 |
| Диапазон измерений давления избыточного, МПа (кгс/см2) (Параметр Рнп вых) | от 0 до 39,23 (от 0 до 400,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений разности давлений, кПа (Параметры: АРб1, АРб2) | от 0 до 6,3 |
| Пределы допускаемой абсолютной погрешности измерений разности давлений, Па | ± 50 |
| Количество ИК | 2 |
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений, кПа (Параметры: АНм-к1, АНм-к2) | от 0 до 6,3 |
| Пределы допускаемой абсолютной погрешности измерений разности давлений, Па | ± 20 |
| Количество ИК | 2 |
| Диапазон измерений разности давлений, кПа (Параметры: АРм1, АРм2) | от 7 до 63 |
| Пределы допускаемой относительной погрешности измерений разности давлений, % | ± 0,3 |
| Количество ИК | 2 |
| Диапазон измерений разности давлений, кПа (Параметр АРрс) | от 0 до 6,3 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений разности давлений, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления-разрежения, кПа (Параметр Ррс стат) | от -6,3 до +6,3 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления-разрежения, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления-разрежения, МПа (кгс/см2) (Параметр Рт ст/Рт перед изд) | от -0,0981 до +0,4903 (от -1,0 до +5,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления-разрежения, % | ± 0,6 |
| Количество ИК | 1 |
| Диапазон измерений давления-разрежения, МПа (кгс/см2) (Параметр Рбар кмр(Рн) | от -0,0981 до +0,0981 (от -1,0 до +1,0) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления-разрежения, % | ± 0,6 |
| Количество ИК | 1 |
| ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления | |
| Диапазон измерений температуры, К (°С) (Параметры: Тб1, Тб2, Тб3, Тб4, Тб5, Тб6) | от 223,15 до 323,15 (от -50 до +50) |
| Пределы допускаемой относительной погрешности измерений температуры, % | ± 0,3 |
| Количество ИК | 6 |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С (Параметр Тм за Ф) | от 0 до 110 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ± 1,0 |
| Количество ИК | 1 |
| Диапазон измерений температуры, °С (Параметры: Твх ДЦН80, Тнп вх, Тнп вых, Тт вх1, Тт вх2, Тм вх ГП, Тм вых ГП, Тнп сл) | от -50 до +150 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ± 1,0 |
| Количество ИК | 8 |
| Диапазон измерений температуры, °С (Параметы: Тм Т1, Тв СТВГ, Тобд) | от -50 до +200 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ± 1,0 |
| Количество ИК | 3 |
| ИК силы от тяги двигателя | |
| Диапазон измерений силы от тяги двигателя кН, (кгс) (Параметр Ир) | от 0,01 до 163,92 (от 1 до 16715) |
| Пределы допускаемой погрешности измерений силы от тяги, % | ± 0,5 (приведенная к ВП в диапазоне измерений от 0,01 до 83,36 кН включ. ), ± 0,5 (относительная в диапазоне измерений св. 83,36 до 163,92 кН) |
| Количество ИК | 1 |
| ИК расхода массового топлива | |
| Диапазон измерений расхода массового топлива, кг/ч (Параметр Gt) | от 400 до 36000 |
| Пределы допускаемой относительной погрешности измерений расхода массового топлива, % | ± 0,5 |
| Количество ИК | 1 |
| ИК расхода объемного жидкостей | |
| Диапазон измерений расхода объемного масла, л/мин (Параметр Q.м) | от 15 до 72 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений расхода объемного масла, % | ± 1,0 |
| Количество ИК | 1 |
| Наименование характеристики | Значение |
| Диапазон измерений расхода объемного гидрожидкости, л/мин (Параметр QHn лев) | от 24 до 240 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений расхода объемного гидрожидкости, % | ± 1,0 |
| Количество ИК | 1 |
| Диапазон измерений расхода объемного топлива, л/мин (Параметр ОДЦН80) | от 200 до 700 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений расхода объемного топлива, % | ± 1,0 |
| Количество ИК | 1 |
| Диапазон измерений расхода объемного топлива, л/мин (Параметр От ТА-6А) | от 3 до 6 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений расхода объемного топлива, % | ± 1,0 |
| Количество ИК | 1 |
| ИК параметров вибрации | |
| Диапазон измерений амплитудного значения виброскорости корпусов и деталей ГТД, мм/с (Параметры: Вп, Гп, Вз, Гз, Вт, Гт, Вк (Вв), Гк (Вг) | от 1 до 100 (в диапазоне частот от 50 до 500 Гц) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений виброскорости, % | ± 10,0 |
| Количество ИК | 8 |
| Диапазон измерений амплитудного значения виброускорения корпусов и деталей ГТД, м/с2 (Параметры: Вс (Вв ГТДЭ, Гс (Вг ГДТЭ), Ос (Во ГДТЭ) | от 1 до 70 (в диапазоне частот от 50 до 500 Гц) |
| Пределы допускаемой приведенной (к ВП) погрешности измерений виброускорения, % | ± 10,0 |
| Количество ИК | 3 |
| ИК силы постоянного тока | |
| Диапазон измерений силы постоянного тока, А (Параметр А1 А) | от 0 до 100 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока, % | ± 1,0 |
| Количество ИК | 1 |
| Диапазон измерений силы постоянного тока, А (Параметр А2 (1тс)) | от 0 до 500 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока, % | ± 1,0 |
| Количество ИК | 1 |
| Наименование характеристики | Значение |
| ИК силы переменного тока | |
| Диапазон измерений силы переменного тока, А (Параметры: Аа ГП23,25; Аб ГП23,25; Ас ГП23,25) | от 0 до 300 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока, % | ± 1,0 |
| Количество ИК | 3 |
| ИК силы постоянного тока, соответствующей значениям давления жидких и газообразных сред | |
| Диапазон измерений силы постоянного тока соответствующей значениям избыточного давления от 0 до 0,196 МПа, от 0 до 0,588 МПа, от 0 до 0,981 МПа, от 0 до 3,923 МПа, от 0 до 9,807 МПа, от 0 до 24,517 МПа, от 0 до 39,227 МПа, мА (Параметры: Р1_резерв, P2_резерв, P3_резерв, P4_резерв, Р5_резерв, Р6_резерв, Р7_резерв, Р8_резерв, Р9_резерв, Р10_резерв, Р11 _резерв, Р12_резерв, Р13_резерв, Р14_резерв, Р15_резерв, Р16_резерв, Р17_резерв, Р18_резерв, Р19_резерв, Р20_резерв, Р21 _резерв, Р22_резерв, Р23_резерв, Р24_резерв, Р25_резерв, Р26_резерв, Р27_резерв, Р28_резерв) | от 4 до 20 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % | ± 0,1 |
| Количество ИК | 28 |
| ИК сопротивления постоянному току, соответствующего значениям температуры жидких и газообразных сред в диапазоне преобразования термопреобразователей сопротивления | |
| Диапазон измерений сопротивления постоянному току соответствующей значениям температуры от 223,15 до 623,15 К, Ом (Параметры: Т1_резерв, Т2_резерв, Т3_резерв, Т4_резерв, Т5^езерв, Т6_резерв, Т7^резерв, Т8_резерв) | от 80 до 195,57 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений сопротивления постоянному току, % | ± 0,1 |
| Количество ИК | 8 |
| Диапазон измерений сопротивления постоянному току соответствующей значениям температуры от 273,15 до 873,15 К, Ом (Параметры: Т9_резерв, Т10_резерв, Т11 _резерв, Т12_резерв, Т13_резерв, Т14_резерв, Т15_резерв, Т16_резерв) | от 100 до 317,11 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений сопротивления постоянному току, % | ± 0,1 |
| Количество ИК | 8 |
| Наименование характеристики | Значение |
| ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований термопар | |
| Диапазон измерений напряжения постоянного тока в диапазоне преобразования температуры термопар типа ХА (К) от 273,15 до 1473,15 К, мВ (Параметры: Т17_резерв, Т18_резерв, Т19_резерв, Т20_резерв, Т21 _резерв, Т22_резерв, Т23_резерв, Т24_резерв) | от 0 до 48,838 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ± 0,2 |
| Количество ИК | 8 |
| Диапазон измерений напряжения постоянного тока в диапазоне преобразования температуры термопар типа ХК (L) от 273,15 до 973,15 К, мВ (Параметры: Т25_резерв, Т26_резерв, Т27_резерв, Т28_резерв, Т29_резерв, Т30_резерв, Т31 _резерв, Т32_резерв) | от 0 до 57,859 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ± 0,2 |
| Количество ИК | 8 |
| ИК частоты периодических сигналов, соответствующей значениям частоты вращения | |
| Диапазон измерений частоты периодических сигналов, соответствующей частоте вращения ротора низкого давления от 1020 до 10200 об/мин, Гц (Параметр n1) | от 302 до 3324 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений частоты, % | ± 0,1 |
| Количество ИК | 1 |
| Диапазон измерений частоты периодических сигналов, соответствующей частоте вращения ротора высокого давления от 130 до 13300 об/мин, Гц (Параметр n2) | от 299 до 3296 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений частоты, % | ± 0,1 |
| Количество ИК | 1 |
| ИК интервалов времени | |
| Диапазон измерений интервалов времени, с | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с (Параметры: Time) | ± 0,02 |
| Количество ИК | 1 |
Основные эксплуатационные характеристики системы измерительной СИ-6/ГТД-96 приведены в таблице 3.
| Наименование характеристики | Значение |
| Габаритные размеры (В^Ш^Г), мм, не более: - шкаф автоматики ША - шкаф кроссовый ШК1 - шкаф кроссовый ШК2 | 2200x600x800 2200x1200x400 2200x1200x400 |
| Суммарная масса системы, кг, не более | 1000 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49,6 до 50,4 |
| Потребляемая мощность, ВА, не более | 3500 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при - температуре +25 °С, % | от +10 до +30 от 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на лицевую панель ША.
Комплектность средств измерений
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование элемента системы | Обозначение | Коли чество, шт/экз |
| 1 | 2 | 3 |
| Система измерительная в составе: | СИ-6/ГТД-96 | 1 |
| Комплект первичных преобразователей в составе: | 1 | |
| Датчик весоизмерительный тензорезисторный | С2-20-С3 | 1 |
| Счетчик-расходомер массовый | Micro Motion CMF200 (рег.№ 13425-06) | 1 |
| Датчики давления, разрежения и разности давлений | ADZ (рег. №, 78334-20) Метран-150 (рег. № 32854-13), МИДА-15 (рег.№ 50730-17) | 52 |
| Т ермопреобразователи сопротивления | ТС-1288 (рег. № 58808-14) ТСП-0196 (рег. № 56560-14) | 18 |
| Трансформаторы тока | ТФ-1 (рег.№ 20466-10) | 3 |
| Шунты | 75ШСМ М3 (рег.40474-09) | 2 |
| Вибропреобразователи | МВ-27, АВС-117 (рег.№ 24039) | 11 |
| Преобразователи расхода турбинные | ТПР (рег.№ 8326-04) | 4 |
| 1 | 2 | 3 |
| Установка измерительная LTR в составе: | LTR-EU-16-1 | 1 |
| Модули измерительные | LTR27 | 9 |
| Модули измерительные | LTR114 | 7 |
| Установка измерительная LTR в составе: | LTR-EU-16-1 | 1 |
| Модули измерительные | LTR51 | 2 |
| Модуль измерительный | ЦГС212М-1 | 1 |
| Модуль измерительный | LTR22 | 5 |
| Аппаратура измерений роторных вибраций | ИВ-Д-СФ-3М-10 (рег.№ 44044-10) | 1 |
| Барометр рабочий сетевой | БРС-1М (рег. № 16006-97) | 1 |
| Измеритель влажности и температуры | ИВТМ-7 М К (рег. № 71394-18) | 1 |
| Блок бесперебойного питания | SRT2200RMXLI | 1 |
| Источники питания | PSG124 | 5 |
| Источник питания | PSM105 | 1 |
| KVM консоль | CL 1000M-AT A-RG | 1 |
| Сетевой коммутатор | IKS-6728A-4GTXSFP- -HV-HV-T | 1 |
| ПК | Intel Core i5 4570TE | 3 |
| Клеммные соединения | ADAM-3925 | 2 |
| Клеммные соединения | ADAM-3937 | 32 |
| Клеммные соединения | ADAM-3909 | 32 |
| Плата последовательного ввода | CP-118U-I | 4 |
| Преобразователи сигналов | НПСИ | 3 |
| ПК | Intel Celeron J1900 | 6 |
| Монитор ЖК 19" | БТ-19-рес-ЕМ | 6 |
| Монитор ЖК 32" | БТ-32W-ик-ЕM | 1 |
| Настольная клавиатура | USB | 7 |
| Принтер лазерный | Ethernet | 1 |
| Программное обеспечение | СИ-6/ГТД-96 | 1 |
| Система измерительная СИ-6/ГТД-96 Руководство по эксплуатации | 279.01.88.000 РЭ | 1 |
| Система измерительная СИ-6/ГТД-96 Формуляр | 279.01.88.000 ФО | 1 |
| Система измерительная СИ-6/ГТД-96 Методика поверки | 279.01.88.000 МП | 1 |
приведены в документе «Параметры изделий 96ФП, 117, 117С и их модификаций при испытаниях на стенде № 15 цеха 7Б «ОДК-УМПО». Методики (методы) измерений. 279.01.88.000 МИ»
Нормативные документы, устанавливающие требования к системе измерительной СИ-6/ГТД-96
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
Приказ Росстандарта от 30 декабря 2019 г № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Росстандарта от 29 октября 2019 г № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Росстандарта от 31июля 2018 года № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 27 декабря 2018 года № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
