Преобразователи термоэлектрические iTHERM ModuLine, 82523-21

82523-21
Преобразователи термоэлектрические iTHERM ModuLine (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред химически неагрессивных к материалу измерительной вставки или защитной арматуры ТП.
Карточка СИ
Номер в госреестре 82523-21
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ iTHERM ModuLine
Изготовитель "Endress+Hauser Sicestherm S.r.L.", Италия
Год регистрации 2021
Срок свидетельства 09.08.2026
МПИ (интервал между поверками) 5 лет для ТП с НСХ типов "К", "J" с верхним пределом измерений не более +600 °С включ.; для ТП с НСХ типа "N" с верхним пределом измерений не более +800 °С включ.; 2 года для остальных ТП
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические iTHERM ModuLine (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных и сыпучих сред химически неагрессивных к материалу измерительной вставки или защитной арматуры ТП.

Описание

Принцип действия преобразователей термоэлектрических iTHERM ModuLine основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

ТП iTHERM ModuLine изготавливаются следующих моделей: TM101, ТМ111, ТМ121, ТМ131, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

ТП состоят из соединительной головки и несменной (для моделей TM101, TM121) или сменной (для моделей TM111, TM131) измерительной вставки. Монтаж ТП возможен с использованием или без использования дополнительной защитной арматуры.

Измерительные вставки состоят из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол из различных металлических сплавов. К измерительным вставкам по заказу могут быть присоединены керамические клеммные головки или измерительные преобразователи (далее по тексту - ИП).

ТП могут использоваться в комплекте с преобразователями измерительными серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus, Bluetooth.

Соединительные головки ТП изготавливаются следующих моделей: TA20AB, TA30A, TA30EB, TA20L, TA30D, TA30P, TA30R, TA30H, отличающиеся конструкцией, степенью защиты, а также наличием окна для 4-разрядного жидкокристаллического дисплея модели TID10 подключаемого к ИП серии iTEMP TMT.

В качестве соединительной головки могут использоваться преобразователи измерительные серии iTEMP.

Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом.

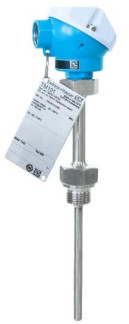

Фотографии общего вида ТП приведены на рисунках 1-4.

Заводской номер в виде буквенно-цифрового кода наносится на соединительную головку ТП при помощи наклейки и (или) шильдика при помощи гравировки.

Пломбирование ТП не предусмотрено.

Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики ТП моделей TM101, ТМ121, TM111, ТМ131

Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 / МЭК 60751 (2008, 07)

Класс

допуска

Диапазон измерений температуры (1) (2), °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (3)

1

от -40 до +375 включ. св. +375 до +1100

±1,5 ±0,004 t

К

2

от -40 до +333 включ. св. +333 до +1100

±2,5 ±0,0075 t

3

от -196 до -167 включ. св. -167 до +40

±0,015-|t|

±2,5

J

1

от -40 до +375 включ. св. +375 до +750

±1,5 ±0,004 t

2

от 0 до +333 включ. от +333 до +750

±2,5 ±0,0075 t

1

от -40 до +375 включ. св. +375 до +1100

±1,5 ±0,004 t

N

2

от -40 до +333 включ. св. +333 до +1100

±2,5 ±0,0075 t

3

от -196 до -167 включ. св. -167 до +40

±0,015|t|

±2,5

1

от -40 до +375 включ. св. +375 до +800

±1,5 ±0,004 t

Е

2

от -40 до +333 включ. св. +333 до +900

±2,5 ±0,0075 t

3

от -196 до -167 включ. св. -167 до +40

±0,015|t|

±2,5

Т

1

от -40 до +125 включ. св. +125 до +350

±0,5 ±0,004 t

2

от -40 до +135 включ. св. +135 до +350

±1,0 ±0,0075 t

3

от -196 до -66 включ. св. -66 до +40

±0,015|t|

±1,0

Условное обозначение НСХ ТП по ГОСТ Р 8.585-2001 / МЭК 60751 (2008, 07)

Класс

допуска

Диапазон измерений температуры (1) (2), °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (3)

Примечания:

-    При использовании ТП в комплекте с ИП серии iTEMP TMT диапазон измерений температуры ТП соответствует диапазону измерений, настроенному на ИП;

(1)

(2)

(3)

-    Допускается использование ТП в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений ТП;

-    Пределы допускаемой погрешности ТП в комплекте с ИП (Д °С) вычисляются по формуле

Д = ±V(ДТП)2 + (дип + дкомп)2, где:

-    Дтп - предел допускаемого отклонения ТЭДС от НСХ в температурном эквиваленте, °С;

-    ЛИП - предел допускаемой основной погрешности ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;

-    Дкомп - предел допускаемой внутренней автоматической компенсации температуры свободных (холодных) концов термопары ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;

Пределы допускаемой погрешности ТП в комплекте с ИП (Д °С) с учётом дополнительной погрешности от изменения температуры окружающей среды от нормальных условий

вычисляются по формуле Д= ±7(Дтп)2 + (Дип + Дкомп)2 + (Дипдоп)2 , где:

-    Дтп - предел допускаемого отклонения ТЭДС от НСХ в температурном эквиваленте, °С;

-    АИП - предел допускаемой основной погрешности ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;

-    Дкомп - предел допускаемой внутренней автоматической компенсации температуры свободных (холодных) концов термопары ИП серии iTEMP TMT в температурном эквиваленте, приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений, °С;

-    Аипдоп - предел допускаемой дополнительной погрешности ИП серии iTEMP TMT в температурном эквиваленте (в зависимости от температуры окружающей среды), приведенный в описании типа для Федерального информационного фонда по обеспечению единства измерений_

Наименование характеристики

Значение

Диаметр измерительной вставки, мм

3; 6; 8; 12; 14

Габаритные размеры соединительных головок (длинахширинахвысота)(1), мм:

105x77x82 (ТА20АВ); 136x108x69 (ТА30А, без окна для дисплея); 136x108x92 (ТА30А, с окном для дисплея); 136x108x110 (ТА30D); 136x83x114 (ТА30Р);

96x64x72 (ТА30R, без окна для дисплея); 96x96x72 (ТА30R, с окном для дисплея);

96x64x116 (ТА30^ для 2 ИП); 125x97x90 (ТА30Н, без окна для дисплея); 125x97x115 (ТА30Н, с окном для дисплея); 160x89x70 (ТА30ЕВ, без окна для дисплея); 160x89x93 (ТА30ЕВ, с окном для дисплея)

Длина монтажной части, мм

от 10 до 9000 (до 100000 по специальному заказу)

Диаметр защитной арматуры, мм

от 6 до 50

Масса, кг, не более

150

Средняя наработка до отказа ТП без ИП (2), ч, не менее

-    для ТП с НСХ типов «К», «J» с верхним пределом диапазона измерений не более +600 °С; для ТП с НСХ типа «N» с верхним пределом диапазона измерений не более +800 °С;

-    для остальных ТП

80000

30000

Средний срок службы ТП без ИП (3), лет, не менее

-    для ТП с НСХ типов «К», «J» с верхним пределом диапазона измерений не более +600 °С; для ТП с НСХ типа «N» с верхним пределом диапазона измерений не более +800 °С;

-    для остальных ТП

10

3,8

Диапазоны температуры окружающей среды ТП в зависимости от типа соединительной головки (4) (5), °С

от -40 до +100 (ТА20АВ); от -50 до +150 (ТА30А, без окна для дисплея); от -50 до +150 (ТА30А, с окном для дисплея); от -50 до +150 (ТА30D); от -40 до +120 (ТА30Р); от -50 до +130 (ТА30R, без окна для дисплея); от -50 до +130 (ТА30R, с окном для дисплея);

от -50 до +130 (ТА30R, для 2 ИП); от -50 до +150 (ТА30Н, без окна для дисплея); от -50 до +150 (ТА30Н, с окном для дисплея); от -50 до +150 (ТА30ЕВ, без окна для дисплея); от -50 до +150 (ТА30ЕВ, с окном для дисплея)

Примечания:

(1) - Габаритные размеры преобразователей измерительных iTEMP TMT используемых в качестве соединительных головок приведены в описании типа для Федерального информационного фонда по обеспечению единства измерений;

(2)

-    При использовании ТП в комплекте с ИП серии iTEMP TMT средняя наработка до отказа ТП соответствует значению, приведенному в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП;

(3)

-    При использовании ТП в комплекте с ИП серии iTEMP TMT средний срок службы ТП соответствует значению, приведенному в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП;

(4) - Диапазон температуры окружающей среды ТП с использованием соединительной головки модели ТА30Н по спецзаказу: от -60 до +150 °С;

(5)

-    Диапазон температуры окружающей среды для ТП со встроенным ИП iTEMP TMT и дисплеем: от -20 до +70 °С; для ТП со встроенным ИП iTEMP TMT без дисплея или с использованием ИП вместо соединительной головки: см. данные приведенные в описании типа для Федерального информационного фонда по обеспечению единства измерений на ИП

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Примечание

Преобразователь термоэлектрический iTHERM ModuLine

1 шт.

модель в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

на партию однотипных ТП при поставке в один адрес

Паспорт

1 экз.

-

Методика поверки МП 207-014-2021

1 экз.

на партию ТП при поставке в один адрес

Сведения о методах измерений

приведены в разделе «Принцип действия и архитектура системы» Руководства по эксплуатации на средство измерений.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим iTHERM ModuLine

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя.

82523-21
Номер в ГРСИ РФ:
82523-21
Производитель / заявитель:
"Endress+Hauser Sicestherm S.r.L.", Италия
Год регистрации:
2021
Cрок действия реестра:
09.08.2026
