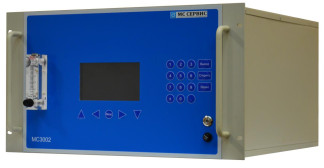

Газоанализаторы инфракрасные многокомпонентные МС3002, 82526-21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

3002

Номер версии (идентификационный номер) ПО 1)

1.50

Цифровой идентификатор ПО 2)

1F837C754241A3ECB3281B7116C

8AF49

Алгоритм вычисления цифрового идентификатора ПО

MD5

1)    Номер версии ПО должен быть не ниже указанного в таблице.

2)    Значения контрольной суммы, указанной в таблице, относится только к файлам ПО указанной версии.

Измеритель

Пределы

ныи канал

Диапазоны показаний

Диапазоны измерений 1)

допускаемой

(определяем

основной

ый

погрешности

компонент)

массовой

объемной

массовой

объемной

приве-

относи-

концентрации,

мг/м3

доли, %

концентрации, мг/м3

доли, %

денной2)

, Y, %

тельной

, 5, %

от 0 до 75

-

от 0 до 75

-

±5

-

от 0 до 500

от 0 до 75 включ.

-

±5

-

св. 75 до 500

-

-

±5

Оксид

от 0 до 1000

от 0 до 100 включ.

-

±5

-

углерода

св. 100 до 1000

-

-

±5

(СО)

от 0 до 5000

от 0 до 1000 включ.

-

±5

-

св. 1000 до 5000

-

-

±5

от 0 до 60000

от 0 до 10000

-

±3

-

св.10000 до 60000 3)

-

-

±3

от 0 до 75

-

от 0 до 75

-

±10

-

от 0 до 500

от 0 до 75 включ.

-

±10

-

св. 75 до 500

-

-

±10

от 0 до 1000

от 0 до 100 включ.

-

±8

-

св. 100 до 1000

-

-

±8

от 0 до 5000

от 0 до 1000 включ.

-

±6

-

Диоксид

серы

(SO2)

св. 1000 до 5000

-

-

±6

от 0 до 10000

от 0 до 2000 включ.

-

±5

-

св. 2000 до 10000

-

-

±5

от 0 до 10

от 0 до 1,0 включ.

±4

-

св. 1,0 до 10

-

±4

от 0 до 40

от 0 до 10 включ.

±3

-

св. 10 до 20

-

±3

от 0 до 50

-

от 0 до 50

-

±10

-

от 0 до 200

от 0 до 50 включ.

-

±10

-

св. 50 до 200

-

-

±10

Оксид

от 0 до 1000

от 0 до 100 включ.

-

±8

-

азота

св. 100 до 1000

-

-

±8

NO

от 0 до 7000

от 0 до 1000 включ.

-

±6

-

св. 1000 до 7000

-

-

±6

от 0 до 10000

от 0 до 1000 включ.

-

±6

-

св. 1000 до 10000

-

-

±6

от 0 до 30

-

от 0 до 30

-

±15

-

от 0 до 200

от 0 до 50 включ.

-

±10

-

Аммиак

св.50 до 200

-

-

±10

(NH3)

от 0 до 500

от 0 до 100 включ.

-

±8

-

св.100 до 500

-

-

±8

Измеритель ный канал (определяем ый

компонент)

Диапазоны показаний

Диапазоны измерений 1)

Пределы

допускаемой

основной

погрешности

массовой

концентрации,

мг/м3

объемной доли, %

массовой концентрации, мг/м3

объемной доли, %

приве-

денной2)

, Y, %

относи

тельной

, 5, %

Диоксид

азота

(NO2)

от 0 до 50

-

от 0 до 50 включ.

-

±10

-

от 0 до 200

от 0 до 50 включ.

-

±10

-

св.50 до 200

-

-

±10

от 0 до 1000

-

от 0 до 100 включ.

-

±8

-

св. 100 до 1000

-

-

±8

от 0 до 5000

-

от 0 до 1000 включ.

-

±6

-

св. 1000 до 5000

-

-

±6

от 0 до 10000

-

от 0 до 1000 включ.

-

±6

-

св. 1000 до 10000

-

-

±6

Закись азота (N2O)

от 0 до 50

-

от 0 до 50

-

± 8

-

от 0 до 200

-

от 0 до 50 включ.

-

±8

-

св.50 до 200

-

-

±8

от 0 до 1000

-

от 0 до 100 включ.

-

±6

-

св. 100 до 1000

-

-

±6

от 0 до 5000

-

от 0 до 1000 включ.

-

±5

-

св. 1000 до 5000

-

-

±5

от 0 до 10000

-

от 0 до 1000 включ.

-

±5

-

св. 1000 до 10000

-

-

±5

Метан

(СН4)

от 0 до 200

-

от 0 до 50 включ.

-

±8

-

св.50 до 200

-

-

±8

от 0 до 1000

-

от 0 до 100 включ.

-

±6

-

св. 100 до 1000

-

-

±6

от 0 до 5000

-

от 0 до 1000 включ.

-

±5

-

св. 1000 до 5000

-

-

±5

Фторис

тый

водород

(HF)

от 0 до 50

-

от 0 до 20 включ.

-

±15

-

св. 20 до 50

-

-

±15

от 0 до 100

-

от 0 до 20 включ.

-

±15

-

св. 20 до 100

-

-

±15

от 0 до 500

-

от 0 до 100 включ.

-

±10

-

св. 100 до 500

-

-

±10

от 0 до 1000

-

от 0 до 100 включ.

-

±10

-

св. 100 до 1000

-

-

±10

Хлорис

тый

водород

(HCl)

от 0 до 50

-

от 0 до 20 включ.

-

±15

-

св. 20 до 50

-

-

±15

от 0 до 100

-

от 0 до 20 включ.

-

±15

-

св. 20 до 100

-

-

±15

от 0 до 500

-

от 0 до 100 включ.

-

±10

-

св. 100 до 500

-

-

±10

от 0 до 1600

от 0 до 200 включ.

-

±10

-

св. 200 до 1600

-

-

±10

Измеритель ный канал (определяем ый

компонент)

Диапазоны показаний

Диапазоны измерений 1)

Пределы

допускаемой

основной

погрешности

массовой

концентрации,

мг/м3

объемной доли, %

массовой концентрации, мг/м3

объемной доли, %

приве-

денной2)

, Y, %

относи

тельной

, 5, %

Сумма углеводоро дов (в пересчете на пропан или гексан)

от 0 до 200

от 0 до 50 включ.

-

±8

-

св. 50 до 200

-

-

±8

от 0 до 1000

-

от 0 до 100 включ.

-

±6

-

св. 100 до 1000

-

-

±6

от 0 до 5000

-

от 0 до 1000 включ.

-

±5

-

св. 1000 до 5000

-

-

±5

Диоксид

углерода

(СО2)

-

от 0 до 20

-

от 0 до 5 включ.

±5

-

-

св. 5 до 20

-

±5

от 0 до 50

-

от 0 до 20 включ.

±5

-

-

св. 20 до 50

-

±5

Кислород

(О2)

-

от 0 до 25

-

от 0 до 5 включ.

±5

-

-

св. 5 до 25

-

±5

Пары воды (Н2О)

-

от 0 до 40

-

от 0 до 10 включ.

±10

-

-

св. 10 до 40 включ.

-

±10

1)    Конкретные диапазоны измерений и измеряемые компоненты определяются при заказе и указываются в паспорте на газоанализатор. При заказе диапазона измерений с верхним значением 2-го диапазона измерений, отличным от приведенных в таблице, выбирают тот диапазон измерений, который включает это верхнее значение.

Нормальные условия измерений:

-    диапазон температуры окружающей среды от +15 до +25 оС;

-    относительная влажность окружающего воздуха не более 80 %;

-    диапазон атмосферного давления от 84 до 106,7 кПа.

2)    Приведенная к верхнему пределу диапазона измерений.

3)    Измерение концентрации (СО) свыше 10000 мг/м3 возможно при объемном содержании паров воды не более 25 %.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,3

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые +10 °С от номинального значения температуры +20 оС в пределах рабочих условий, в долях от пределов допускаемой основной погрешности

±0,3

Наименование характеристики

Значение

Предел суммарной дополнительной погрешности от взаимного влияния измеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

0,3

Время установления показаний Т0,9, с, не более

-    для всех определяемых компонентов кроме кислорода

-    для кислорода

60

10

Время прогрева, мин, не более

60

Наименование характеристики

Значение

Напряжение питания переменным током частотой (50±1) Гц, В

от 207 до 253

Потребляемая электрическая мощность, Вт, не более

380

Выходной интерфейс связи:

-    аналоговый, мА;

-    цифровой.

от 4 до 20 RS232 и RS422

Условия эксплуатации газоанализатора:

-    диапазон температуры окружающей среды, oC

-    диапазон атмосферного давления, кПа

-    диапазон относительной влажности окружающего воздуха, % Условия эксплуатации обогреваемой линии и пробоотборного зонда:

-    диапазон температуры окружающей среды, oC

-    диапазон атмосферного давления, кПа

-    диапазон относительной влажности окружающего воздуха, %

от +5 до +35 от 84 до 106,7 до 80

от -50 до +50 от 84 до 106,7 до 100

Диапазон температуры^ пробоотборного зонда с обогреваемой линией и внешнего побудителя расхода анализируемого газа, °С

от +115 до +215

Габаритные размеры газоанализатора, мм, не более:

-    длина;

-    ширина;

-    высота.

Габаритные размеры обогреваемой линии, мм, не более:

-    длина;

-диаметр.

Габаритные размеры пробоотборного зонда, мм, не более:

-    длина;

-    ширина;

-    высота.

482

549

265,5

250000 от 65 до 72

530

510

810

Масса, кг, не более

-    газоанализатор;

-    пробоотборный зонд.

30

120

Масса обогреваемой линии, кг/м, не более

1,8

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

24000

Средний срок службы, лет

10

Определяе

мый

Диапазоны показаний

Диапазоны измерений

Пределы

допускаемой

компонент

погрешности в условиях эксплуатации

массовой

объемной

массовой

объемной

привед

относи-

концентрации,

мг/м3

доли, %

концентрации, мг/м3

доли, %

енной,

Y, %

тельной

, 5, %

от 0 до 75

-

от 0 до 75

-

±8

-

от 0 до 500

от 0 до 75 включ.

-

±8

-

св. 75 до 500

-

-

±8

Оксид

от 0 до 1000

от 0 до 100 включ.

-

±8

-

углерода

св. 100 до 1000

-

-

±8

(СО)

от 0 до 5000

от 0 до 1000 включ.

-

±8

-

св. 1000 до 5000

-

-

±8

от 0 до 60000

от 0 до 10000

-

±8

-

св.10000 до 60000

-

-

±8

от 0 до 75

-

от 0 до 75

-

±16

-

от 0 до 500

от 0 до 75 включ.

-

±16

-

св. 75 до 500

-

-

±16

от 0 до 1000

от 0 до 100 включ.

-

±13

-

св. 100 до 1000

-

-

±13

от 0 до 5000

от 0 до 1000 включ.

-

±10

-

Диоксид

серы

(SO)

св. 1000 до 5000

-

-

±10

от 0 до 10000

от 0 до 2000 включ.

-

±8

-

св. 2000 до 10000

-

-

±8

от 0 до 10

от 0 до 1,0 включ.

±7

-

св. 1,0 до 10

-

±7

от 0 до 40

от 0 до 10 включ.

±5

-

св. 10 до 20

-

±5

от 0 до 50

-

от 0 до 50

-

±16

-

от 0 до 200

от 0 до 50 включ.

-

±16

-

св. 50 до 200

-

-

±16

Оксид

от 0 до 1000

от 0 до 100 включ.

-

±13

-

азота

св. 100 до 1000

-

-

±13

NO

от 0 до 7000

от 0 до 1000 включ.

-

±10

-

св. 1000 до 7000

-

-

±10

от 0 до 10000

от 0 до 1000 включ.

-

±10

-

св. 1000 до 10000

-

-

±10

от 0 до 30

-

от 0 до 30

-

±24

-

от 0 до 200

от 0 до 50 включ.

-

±16

-

Аммиак

св.50 до 200

-

-

±16

(NH3)

от 0 до 500

от 0 до 100 включ.

-

±13

-

св.100 до 500

-

-

±13

Определяе

мый

компонент

Диапазоны показаний

Диапазоны измерений

Пределы допускаемой погрешности в условиях эксплуатации

массовой

концентрации,

мг/м3

объемной доли, %

массовой концентрации, мг/м3

объемной доли, %

привед

енной,

Y, %

относи

тельной

, 5, %

Диоксид

азота

(NO2)

от 0 до 50

-

от 0 до 50 включ.

-

±16

-

от 0 до 200

от 0 до 50 включ.

-

±16

-

св. 50 до 200

-

-

±16

от 0 до 1000

-

от 0 до 100 включ.

-

±13

-

св. 100 до 1000

-

-

±13

от 0 до 5000

-

от 0 до 1000 включ.

-

±10

-

св. 1000 до 5000

-

-

±10

от 0 до 10000

-

от 0 до 1000 включ.

-

±10

-

св. 1000 до 10000

-

-

±10

Закись

азота

(N2O)

от 0 до 50

-

от 0 до 50

-

±13

-

от 0 до 200

-

от 0 до 50 включ.

-

±13

-

св.50 до 200

-

-

±13

от 0 до 1000

-

от 0 до 100 включ.

-

±10

-

св. 100 до 1000

-

-

±10

от 0 до 5000

-

от 0 до 1000 включ.

-

±8

-

св. 1000 до 5000

-

-

±8

от 0 до 10000

-

от 0 до 1000 включ.

-

±13

-

св. 1000 до 10000

-

-

±13

Метан

(СН4)

от 0 до 200

-

от 0 до 50 включ.

-

±13

-

св.50 до 200

-

-

±13

от 0 до 1000

-

от 0 до 100 включ.

-

±10

-

св. 100 до 1000

-

-

±10

от 0 до 5000

-

от 0 до 1000 включ.

-

±8

-

св. 1000 до 5000

-

-

±8

Фторис

тый

водород

(HF)

от 0 до 50

-

от 0 до 20 включ.

-

±24

-

св. 20 до 50

-

-

±24

от 0 до 100

-

от 0 до 20 включ.

-

±24

-

св. 20 до 100

-

-

±24

от 0 до 500

-

от 0 до 100 включ.

-

±16

-

св. 100 до 500

-

-

±16

от 0 до 1000

-

от 0 до 100 включ.

-

±16

-

св. 100 до 1000

-

-

±16

Хлорис

тый

водород

(HCl)

от 0 до 50

-

от 0 до 20 включ.

-

±24

-

св. 20 до 50

-

-

±24

от 0 до 100

-

от 0 до 20 включ.

-

±24

-

св. 20 до 100

-

-

±24

от 0 до 500

-

от 0 до 100 включ.

-

±16

-

св. 100 до 500

-

-

±16

от 0 до 1600

от 0 до 200 включ.

-

±16

-

св. 200 до 1600

-

-

±16

Определяе

мый

компонент

Диапазоны показаний

Диапазоны измерений

Пределы допускаемой погрешности в условиях эксплуатации

массовой

концентрации,

мг/м3

объемной доли, %

массовой концентрации, мг/м3

объемной доли, %

привед

енной,

Y, %

относи

тельной

, 5, %

Сумма углеводор одов(в пересчете на пропан или гексан)

от 0 до 200

от 0 до 50 включ.

-

±13

-

св.50 до 200

-

-

±13

от 0 до 1000

-

от 0 до 100 включ.

-

±10

-

св. 100 до 1000

-

-

±10

от 0 до 5000

-

от 0 до 1000 включ.

-

±8

-

св. 1000 до 5000

-

-

±8

Диоксид

углерода

(СО)

-

от 0 до 20

-

от 0 до 5 включ.

±8

-

-

св.5 до 20

-

±8

от 0 до 50

-

от 0 до 20 включ.

±8

-

-

св. 20 до 50

-

±8

Кислород

(О2)

-

от 0 до 25

-

от 0 до 5 включ.

±8

-

-

св.5 до 25

-

±8

Пары

воды

(Н2О)

-

от 0 до 40

-

от 0 до 10 включ.

±15

-

-

св. 10 до 40 включ.

-

±15

Наименование

Обозначение

Количество

Г азоанализатор инфракрасный многокомпонентный МС30021)

СЕРЦ-413311-002

1 шт.

Пробоотборный зонд с обогреваемой линией

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП 242-2415-2021

1 экз.

Комплект ЗИП 1)

1) Конкретные диапазоны измерений и измеряемые компоненты определяются при заказе и указываются в паспорте.
