| Номер в госреестре | 82527-21 |
| Наименование СИ | Установка поверочная для счетчиков газа |
| Обозначение типа СИ | УПС-7,5 |
| Изготовитель | Общество с ограниченной ответственностью Орловское предприятие "Эталон" (ООО ОП "Эталон"), г. Орел |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для счетчиков газа УПС-7,5 (далее - установка) предназначена для воспроизведения объемного расхода и объема газа.
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел с требуемой расходной характеристикой, установленных параллельно.
Установка состоит из клапанно-соплового блока, приборного блока, генератора расхода поверочной среды (вакуумного насоса), соединительных шлангов, монтажного стола.
Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно нормативной документации поверяемого средства измерений. В состав клапанно-соплового блока входят набор критических сопел, соединительные магистрали. Запорно-регулирующая аппаратура, входной и выходной коллекторы.
Приборный блок предназначен для размещения средств измерений, блока питания, вакуумных клапанов с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав приборного блока входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
- Тягомер ТмМП-52-М2-У3, (регистрационный № 48826-12).
- Термогигрометр Ива-6Н, (регистрационный № 46434-11);
- секундомер электронный с таймерным выходом СТЦ-2 (регистрационный
- № 12112-90);
- Вакуумметр сигнализирующий ДВ 2005Сг, (регистрационный № 4041-93).
- Барометр-анероид метеорологический БАММ-1, (регистрационный № 5738-76).
Генератор расхода предназначен для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.
Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Заводской номер установки наносится на информационную табличку типографским способом.

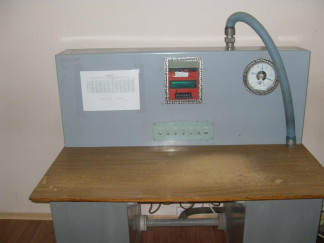

Рисунок 1 - Общий вид установки поверочной для счетчиков газа УПС-7,5.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,016 до 16 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95 при поверке бытовых счетчиков, % | ±0,5 |
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | от 1 до 5 |
| Поверочная среда | атмосферный воздух |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Напряжение питающей сети переменного тока, В - вакуумного насоса | о о/л+10% 380-15% |
| - пульта управления и измерений параметров | 220™ -15^ |
| Потребляемая мощность, кВт, не более | 0,6 |
| Частота питающей сети, Гц | 50±2 |
| Масса без вакуумного насоса, кг, не более | 93 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч | 15000 |
| Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на информационную табличку, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность установки поверочной для счетчиков газа УПС-7,5 приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Заводской номер/ Обозначение | Количество |
| Установка поверочная УПС-7,5 | 30 | 1 шт. |
| Установка поверочная УПС-7,5. Руководство по эксплуатации. | УП 30000000 РЭ | 1 экз. |
| Установка поверочная УПС-7,5. Паспорт. | 30.00.00.20 ПС | 1 экз. |
| ГСИ. Установка поверочная УПС-7,5. Методика поверки. | МП 1281-13-2021 | 1 экз. |
приведены в пункте 3 УП 30000000 РЭ «Установка поверочная УПС-7,5. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа УПС-7,5
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
