| Номер в госреестре | 82531-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJP |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJP (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена табличка с указанием заводских номеров и технических данных.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации TJP 6 исп. 6.0 зав. № 1VLT5210005378, 1VLT5210005379, 1VLT5210005380, модификации TJP 6.0 зав. № 1VLT5207013643, 1VLT5207013644, 1VLT5207013645, модификации TJP 7 исп. 7.1 зав. № 1VLT5211017551, 1VLT5211017552, 1VLT5211017553, 1VLT5211017554, 1VLT5211017555, 1VLT5211017556, 1VLT5210004897, 1VLT5210004903, 1VLT5210004904.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на табличку в месте, указанном на рисунке 1 и 2.
Место нанесения заводского номера
Место пломбировки

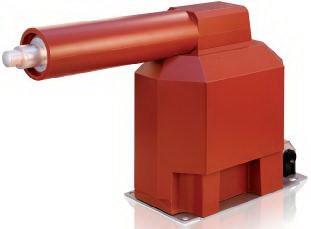

Рисунок 1 - Общий вид трансформатора напряжения модификаций TJP 6 исп. 6.0 и TJP 6.0 с указанием места пломбировки, места нанесения заводского номера
отсутствует.
| Таблица 1 - Метрологические характеристики TJP 6 исп. 6.0 | |
| Наименование характеристики | Значение для заводских номеров |
| 1VLT5210005378, 1VLT5210005379, 1VLT5210005380 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 80 |
| Таблица 2 - Метрологические характеристики TJP 6.0 | |
| Наименование характеристики | Значение для заводских номеров |
| 1VLT5207013643, 1VLT5207013644, 1VLT5207013645 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 20/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 80 |
| Наименование характеристики | Значение для заводских номеров |
| 1VLT5211017551, 1VLT5211017552, 1VLT5211017553, 1VLT5211017554, 1VLT5211017555, 1VLT5211017556, 1VLT5210004897, 1VLT5210004903, 1VLT5210004904 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 35/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 50 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | TJP 6.0 TJP 6 исп. 6.0 | TJP 7 исп. 7.1 |
| Условия эксплуатации: - температура окружающие среды, °С | от -25 до +50 | от -5 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | TJP | 1 шт. |
| Паспорт | TJP | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
