| Номер в госреестре | 82575-21 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | модели ДРОН-8Н и ДРОН-8Т |
| Изготовитель | Акционерное общество "Инновационный центр "Буревестник" (АО "ИЦ "Буревестник"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 05.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенофазового анализа материалов.
Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометрах реализована рентгенооптическая схема Брегга-Брентано.
Дифрактометры конструктивно представляют из себя стационарные напольные приборы модульной архитектуры. Дифрактометры выполнены в виде приборного каркаса: в нижней части каркаса располагается стойка питания и управления, в верхней части каркаса в рентгенозащитном кабинете располагается стойка дифрактометрическая. В стойке питания и управления располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом и гидроблокировки. Стойка дифрактометрическая
включает в себя двухкружный «Э-Э» гониометр вертикальной конструкции, рентгеновскую трубку в защитном кожухе, блок детектирования рентгеновского излучения и коллимационную систему. Применяются следующие блоки детектирования: сцинтилляционный точечный детектор БДС 25-10, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1D, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1K.
Дифрактометрическая стойка предназначена для формирования первичного и регистрации дифрагированного рентгеновского излучения, установки держателя (приставки) с анализируемым материалом, синхронного или независимого углового перемещения по заданному алгоритму кронштейна с кожухом рентгеновской трубки и кронштейна с блоком детектирования. Рентгеновское излучение, направленное на анализируемый материал, отражается от кристаллографических (атомных) плоскостей анализируемого материала и фокусируется на приемной щели блока детектирования. В конструкции дифрактометров предусмотрена блокировка дверей с целью предотвращения проникновения в рентгенозащитный кабинет в процессе измерения.
Высоковольтный источник питания обеспечивает питание рентгеновской трубки, регулирование режима ее работы и выполнение операций по идентификации неисправностей и отработке аварийных ситуаций. Блок управления приводом предназначен для управления приводами углового перемещения, коммутации сигналов управления и питающих напряжений от блока управления и сбора данных на исполнительные механизмы, блокировки. Блок управления и сбора данных предназначен для сбора, обработки, регистрации электрического сигнала, преобразованного из рентгеновского излучения, формирования сигналов управления приводами углового перемещения в различных режимах сбора данных.
В состав дифрактометров входит программное обеспечение, предназначенное для управления дифрактометрами и состоящее из программ трех уровней: программы нижнего и среднего уровней установлены в промышленном ПК, расположенном в блоке управления и сбора данных, программа верхнего уровня установлена на внешнем компьютере.
Маркировка дифрактометров выгравирована на планке фирменной (шильдике), которая крепится к задней панели дифрактометра на стойке питания и управления и содержит следующую информацию на двух языках (русский и английский): наименование и обозначение СИ, заводской номер, знак утверждения типа, товарный знак предприятия-изготовителя, единый знак обращения продукции на рынке стран Евразийского экономического союза, параметры подключаемой сети переменного тока, масса дифрактометра, код степени защиты оболочки IP, надпись «СДЕЛАНО В РОССИИ», дата изготовления, почтовый адрес предприятия-изготовителя.

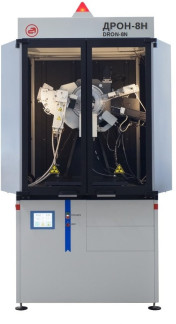

Общий вид дифрактометров приведен на рисунках 1а и 1б.
Знак поверки наносится на переднюю панель корпуса дифрактометра, как показано на рисунке 1, и (или) на свидетельство о поверке.
Предусмотрено пломбирование на задних панелях высоковольтного источника питания (ВИП), блока управления и сбора данных (БУСД) и блока управления приводом (БУП) внутри стойки питания и управления посредством применения чашек для пломбирования (пломбирование производится при пуско-наладочных работах). Пломбирование стойки дифрактометриче-ской производится на территории завода-изготовителя. Места пломбирования указаны на рисунке 2.
Чашка для пломбирования на задней панели Чашка для пломбирования на задней панели ВИП БУСД
Рисунок 2 - Места пломбирования дифрактометров рентгеновских моделей
ДРОН-8Н и ДРОН-8Т
Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т оснащаются программным обеспечением Data Collection, которое управляет работой дифрактометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. ПО Data Collection состоит из программ нижнего уровня motor driver, preobrazovatel_napryazenii, usilitel-discriminator; программы среднего уровня dron8-ml, которые являются встроенными ПО и установлены в промышленном ПК, расположенном в блоке управления и сбора данных, и программы верхнего уровня DRON-8 Data collection, которая является автономным ПО и установлена на внешнем компьютере. ПО Data Collection является полностью метрологически значимым. Уровень защиты ПО Data Collection от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Data Collection на метрологические характеристики дифрактометров рентгеновских моделей ДРОН-8Н и ДРОН-8Т учтено при их нормировании. Идентификационные данные ПО Data Collection приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО Data Collection
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | DRON-8 Data collection | dron8-ml | motor driver | preobrazovatel _napryazenii | usilitel- discrimi nator |
| Номер версии (идентификационный номер) ПО | не ниже 0.1.0.5 1) | не ниже 0.2.3-1 | не ниже 0.0.1 | не ниже 0.0.1 | не ниже 0.0.1 |
| Цифровой идентификатор метрологически значимого файла ПО | 0x5802C37D (файл DataCol.exe для версии 0.1.0.5) | 0x7B5FFC30 (для версии 0.2.3-1) | 0xBB (для версии 0.0.1) | 0x6C (для версии 0.0.1) | 0xA2 (для версии 0.0.1) |
| Алгоритм расчета цифрового идентификатора | CRC32 | CRC-32 | CRC-8 | CRC-8 | CRC-8 |
| 1) Версия ПО может иметь дополнительные цифровые суффиксы (от 1 до 100) | |||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов дифракции Эг>, градус - с блоком детектирования: сцинтилляционный точечный детектор БДС 25-10 | от - 5 до +165 |
| - с блоком детектирования: линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R ID | от - 5 до +160 |
| - с блоком детектирования: линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1K | от - 5 до +152 |
| Диапазон угловых перемещений кронштейна рентгеновской трубки Эр, градус | от - 5 до +95 |
| Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерения параметров кристаллической решетки, нм - Да - Дс | ±0,0001 ±0,0010 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1350x1200x2300 |
| Масса, кг, не более | 800 |
| Потребляемая мощность, кВА, не более | 6,5 |
| Электрическое питание осуществляется от сети переменного тока: диапазон напряжения, В частотой, Гц | от 207 до 253 от 49 до 51 |
| Радиус гониометра, мм | от 180 до 250 |
| Вращение образца по оси ф, оборот/мин | 30; 60 |
| Скорость позиционирования, градус/мин, не менее | 1000 |
| Максимальная скорость сканирования, градус/мин | 100 |
| Минимальный шаг сканирования, градус | |
| - модель ДРОН-8Н | 0,0005 |
| - модель ДРОН-8Т | 0,0001 |
| Материал анода рентгеновской трубки - базовая конфигурация - опционально | Си Co/Cr/Mo/Fe/Ag/W/Ni/V |
| Размер фокуса анода рентгеновской трубки, мм2 - базовая конфигурация - опционально | 1,6x10,0 1,0x10,0; 0,4x8,0; 0,4x12,0 |
| Время установления рабочего режима, мин, не более | 60 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка дифрактометра на отказ, ч | 15000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре +25 °C, %, не более | от +10 до +35 от 84,0 до 106,7 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на планке фирменной (шильдике), которая крепится к задней панели дифрактометра.
Таблица 4 - Комплектность дифрактометров
| Наименование | Обозначение | Коли чество | |
| модель ДРОН-8Н | модель ДРОН-8Т | ||
| Стойка питания и управления: -высоковольтный источник питания рентгеновской трубки | ТА01.2.702.298 DF60N3X4596 Spellman | 1 шт. 1 шт. | |
| -блок управления и сбора данных | ТА01.2.390.752 | 1 шт. | |
| -блок управления приводом | ТА01.2.390.736 | ТА01.2.390.736-01 | 1 шт. |
| Стойка дифрактометрическая: -гониометр двухкружный, включая двигатель синхронный | ТА01.2.702.297 ТА01.2.787.117 ЕСМА-С10602GS | ТА01.2.702.297-01 ТА01.2.787.117-01 (Delta Electronics) | 1 шт. 1 шт. 2 шт. |
| -трубка рентгеновская, конструктивное исполнение 3 | типа БСВ 2) | 1 шт. | |
| -блок детектирования 3) | TA00.2.204.164 | 1 шт. | |
| Каркас | ТА01.4.499.037 | 1 шт. | |
| Комплект запасных частей, инструмента, принадлежностей и сменных частей согласно ведомости ТА08.1.210.081 ЗИ | - | 1 комплект | |
| Комплект монтажных частей | ТА01.4.075.667 | 1 комплект | |
| Компьютер с периферийными устройствами 1) | - | 1 комплект | |
| Программное обеспечение Data Collection. Установочный комплект. | Яб-00.247-01 | 1 CD- диск | |
| Ведомость эксплуатационных документов | ТА08.1.210.080 ВЭ | 1 экз. | |
| Дифрактометры рентгеновские моделей ДРОН-8Н и ДРОН-8Т. Руководство по эксплуатации | ТА08.1.210.081 РЭ | 1 экз. | |
| Программное обеспечение Data Collection для управления и сбора данных. Руководство оператора | - | 1 экз. | |
| Дифрактометр рентгеновский модели ДРОН-8Н. Паспорт | ТА01.1.210.080 ПС | 1 экз. | |
| Дифрактометр рентгеновский модели ДРОН-8Т. Паспорт | ТА08.1.210.081 ПС | 1 экз. | |
| Методика поверки | МП-242-2379-2020 | 1 экз. | |
| 1) Поставляется по заказу 2) Допускается комплектация рентгеновскими трубками типа БСВ27-29, БСВ40-42, а также моделей KFL с необходимым зеркалом анода и соответствующим бета-фильтром 3) Допускается комплектация детекторами: сцинтилляционный точечный детектор БДС 25-10, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1D, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1K | |||
приведены в эксплуатационном документе (разделы 11,12 документа ТА08.1.210.081 РЭ «Дифрактометры рентгеновские моделей ДРОН-8Н и ДРОН-8Т. Руководство по эксплуатации»); при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометры применяются в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.53-121-14770552-2019. Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т. Технические условия
| Зарегистрировано поверок | 18 |
| Поверителей | 3 |
| Актуальность данных | 15.11.2024 |
