| Номер в госреестре | 82588-21 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | 423, 425, 426, 433, 435, 436, 443, 445, 446, 452, 455, 623, 624, 625, 626, 627, UPA2, BPS3, BDS3 |
| Изготовитель | "Barksdale GmbH, Германия; Barksdale Inc.", США |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные 423, 425, 426, 433, 435, 436, 443, 445, 446, 452, 455, 623, 624, 625, 626, 627, UPA2, BPS3, BDS3, (далее по тексту - преобразователи) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического давления газов), абсолютного давления и разности давлений газообразных и жидких сред и преобразования измеренных значений давления в унифицированный электрический выходной сигнал постоянного тока, напряжения постоянного тока и/или цифровой выходной сигнал в стандарте протокола HART, в цифровые кодовые сигналы для передачи по протоколу IO-Link, а также для управления релейными выходами.
Принцип действия преобразователей основан на упругой деформации чувствительного элемента. Измеряемое давление воздействует на мембрану чувствительного элемента, на которую нанесен резистивный элемент. Под действием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления резисоров, которое в электронном модуле усиливается и преобразуется в унифицированный аналоговый выходной сигнал, дополнительно в модификациях BPS3000, BDS3000 осуществляется реализация посредством встроенного ПО индикации измеренных значений давления на встроенном дисплее вторичного преобразователя и управления релейными выходами.
Преобразователи давления измерительные состоят из чувствительного элемента и электронного модуля, размещенных в цилиндрическом корпусе, и унифицированной клеммной коробки.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные модификации и исполнения. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода имеет структуру, расшифровка которой приведена в технической документации.
Преобразователи модификаций 423, 425, 426, 433, 435, 436, 443, 445, 446, 452, 455 изготавливаются в корпусе из нержавеющей стали, измеряют избыточное и абсолютное давление, в зависимости от исполнения имеют различные комбинации цифровых и аналоговых выходных сигналов.
Преобразователи модификаций 425, 452, 455 могут изготавливаться в взрывозащищенном исполнении, которое обозначается буквой Х - 425Х, 452Х, 455Х.
Преобразователи модификации 455 могут изготавливаться в искробезопасном исполнении, которое обозначается буквой Е - 455Е.
Преобразователи модификации 455, могут быть оснащены цифровым выходным сигналом в стандарте протокола HART, в этом случае в коде исполнения перед обозначением модификации ставится буква Н - Н455; Н455Е; Н455Х.
Преобразователи модификаций 623, 624, 625, 626, 627 изготавливаются в корпусе из нержавеющей или из нержавеющей стали с пластиковыми элементами, предназначены для измерений избыточного давления, в зависимости от исполнения имеет различные комбинации выходных сигналов.
Преобразователи модификации UPA2 изготавливаются в корпусе из нержавеющей стали с пластиковыми элементами, предназначены для измерений избыточного и абсолютного давления, в зависимости от исполнения имеет различные комбинации выходных сигналов.
Преобразователи модификаций BPS3 и BDS3 изготавливаются в корпусе из нержавеющей стали с пластиковыми элементами, оснащены индикаторным дисплеем. Модификация BPS3 предназначена для измерений абсолютного, избыточного и гидростатического давлений. Модификация BDS3000 предназначена для измерений разности давлений. Преобразователи модификаций BPS3 и BDS3 в зависимости от исполнения имеют различные комбинации цифровых и аналоговых выходных сигналов, функцию открытого или нормально закрытого полупроводникового реле типа PNP или NPN а так же возможность переключения в режим настройки и передачи данных по протоколу IO-Link.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные модификации и исполнения. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода имеет структуру, расшифровка которой приведена в технической документации.
Примеры кодов исполнений преобразователей приведены в таблицах 1 - 3.
Таблица 1 - Пример кода исполнений преобразователей давления измерительных
| модификаций 423, 425, 426, 433, 435, 4 | 36, 44 | 3, 445, 4 | W6, 452, 455, 623, 624, 625, 626, 62 | |||||||
| Н | 45 | 5 | Х/ Е | T6 | -29 | BА | -P15 | -Z17-A1 | -JXXX | |
| Н - наличие выходного сигнала в стандарте протокола HART | + | |||||||||
| Модификация | + | |||||||||
| Код выходного сигнала | + | |||||||||
| Е - искробезопасное исполнение (только для модификаций Н455Е, 455Е) Х - взрывозащищенное исполнение (только для модификаций 425Х, 452Х, 455Х и Н455Х) | + | |||||||||
| Код электрического присоединения (если доступно) | + | |||||||||
| Код диапазонов измерений давления | + | |||||||||
| Код единиц измерения давления и (или) вида измеряемого давления | + | |||||||||
| Код типа присоединения к процессу | + | |||||||||
| Опции | + | |||||||||
| Дополнительные аксессуары | + | |||||||||
Таблица 2 - Коды исполнений преобразователей давления измерительных модификации UPA2
| UPA2 | 200 | b | 420 | G1\4 | DIN | X | |
| Модификация | + | ||||||
| Код диапазонов измерений давления | + | ||||||
| Код единиц измерения давлений | + | ||||||
| Код выходного сигнала | + | ||||||
| Код типа присоединения к процессу | + | ||||||
| Код электрического присоединения | + | ||||||
| Дополнительные аксессуары | + |
Таблица 3 - Коды исполнений преобразователей давления измерительных модификаций BPS3, BDS3_
| BPS3 | 8 | N | V | M | 9000Р | P | |
| Модификация | + | ||||||
| Код выходного сигнала | + | ||||||
| Код типа присоединения к процессу | + | ||||||
| Код материала уплотнительного кольца | + | ||||||
| Код электрического присоединения | + | ||||||
| Код диапазонов измерений давления и единиц измерения давления | + | ||||||
| Код сенсора | + |
Пломбировка преобразователей от несанкционированного доступа не предусмотрена.
На корпусе преобразователей предусмотрено место для нанесения заводского номера. Номер наносится типографским способом на этикетку прикрепленную на корпусе преобразователя или лазерной гравировкой на корпусе преобразователя.
Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

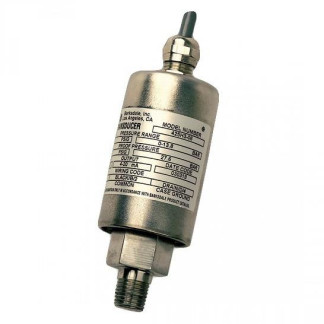

Общий вид преобразователей представлен на рисунках 1 - 8.
Рисунок - 1 общий вид преобразователей Рисунок - 2 общий вид преобразователей давления измерительных модификаций давления измерительных модификаций 423, 425, 426 433, 435, 436
Рисунок - 3 общий вид преобразователей давления измерительных модификаций 443, 445, 446
Рисунок - 4 общий вид преобразователей давления измерительных модификаций 452, 455
Рисунок - 5 общий вид преобразователей давления измерительных модификаций 623, 624, 625, 626, 627
Рисунок - 7 общий вид преобразователей давления измерительных модификации BPS3
Преобразователи давления измерительные модификаций Н455, Н455Х, Н455Е, BPS3 и BDS3 имеют встроенное метрологически значимое программное обеспечение (ПО), которое осуществляет функции сбора, обработки, отображения и передачи измерительной информации на устройствах вывода.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 4 - Идентификационные данные программного обеспечения преобразователей давления измерительных BPS3 и BDS3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BXS firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.x |
| Цифровой идентификатор ПО | Не используется |
Таблица 5 - Идентификационные данные программного обеспечения преобразователей давления измерительных Н455, Н455Х, Н455Е_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BiT firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.x |
| Цифровой идентификатор ПО | Не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 5 - Метрологические и технические характеристики преобразователей давления измерительных 423, 425, 426, 433, 435, 436, 443, 445, 446, 452, 455._
| Наименование характеристики | Значение характеристики | |||
| 423, 425, 426 | 433, 435, 436 | 443, 445, 446 | 452, 455 | |
| Диапазоны измерений кПа (бар): 1} 2) положительного избыточного давления - минимальный диапазон измерений - максимальный диапазон измерений отрицательного избыточного давления - минимальный диапазон измерений | от 0 до 35 (от 0 до 0,35) от 0 до 68900 (от 0 до 689) от 0 до -3,99 (от 0 до -0,0399) | от 0 до 35 (от 0 до 0,35) от 0 до 68900 (от 0 до 689) от 0 до -3,99 (от 0 до -0,0399) | от 0 до 35 (от 0 до 0,35) от 0 до 68900 (от 0 до 689) от 0 до -3,99 (от 0 до -0,0399) | от 0 до 100 (от 0 до 1) от 0 до 200000 (от 0 до 2000) от 0 до -3,99 (от 0 до -0,0399) |
| - максимальный диапазон измерений абсолютного давления - минимальный диапазон измерений | от 0 до 35 (от 0 до 0,35) | от 0 до 35 (от 0 до 0,35) | от 0 до 35 (от 0 до 0,35) | от 0 до -100 (от 0 до -1) от 0 до 100 (от 0 до 1) |
| - максимальный диапазон измерений | от 0 до 2070,0 (от 0 до 20,7) | от 0 до 2070,0 (от 0 до 20,7) | от 0 до 2070,0 (от 0 до 20,7) | от 0 до 200000 (от 0 до 2000) |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления при выпуске из производства Y, % 1) | ±0,25; ±0,5 | ±0,25; ±0,5 | ±0,25 ±0,5 | ±0,1; ±0,25; ±0,5 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления при эксплуатации, % 1) | ±0,5 | ±0,5 | ±0,5 | ±(y+0,2-n) 3) |
| Вариация выходных сигналов, % 1) | ±0,25; ±0,5 | ±0,25; ±0,5 | ±0,25 ±0,5 | ±0,1; ±0,25; ±0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления от влияния изменения температуры окружающего воздуха от нормальных условий (от +15 до +25 °С): %/ °С | ±0,023 | ±0,018 | ±0,018 | ±0,023 |
| Выходные сигналы, 1) - аналоговый сигнал постоянного тока, мА - аналоговый сигнал напряжения постоянного тока, В - цифровой сигнал | от 4 до 20 от 0,5 до 5,5; от 1 до 11 | от 4 до 20 от 0,5 до 5,5; от 1 до 11 | от 4 до 20 от 0,5 до 5,5; от 1 до 11 | от 4 до 20 от 1 до 5 HART 4) |
| Напряжение питания преобразователей с аналоговыми выходными сигналами постоянного тока и напряжения постоянного тока, цифровым сигналом, В 1) | от 11 до 30 от 12 до 32 | от 11 до 30 от 12 до 28 | от 11 до 28 от 12 до 28 | от 9 до 30 от 12 до 30 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 86 до 106 | |||
| Диапазоны рабочих температур окружающего воздуха, °С | от -40 до +85 | от -40 до +70 | от -40 до +70 | от -40 до +80 |
| Габаритные размеры, мм, не более Диаметр Высота | 38 115 | 38 113 | 38 113 | 35 135 |
| Масса, кг, не более | 0,5 | 0,5 | 0,5 | 0,5 |
| Средняя наработка на отказ, ч | 90000 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Маркировка взрывозащиты 1) | 1Ex d IIC 91°C (T5) Gb, Ex tb IIIC T100°C Db 0Ex ia IIC T4 Ga Ex ia IIIC T135°C Da (для модели 425X) | 1Ex d IIC T5 Gb, Ex tb IIIC T81°C Db 5) | ||
| Примечания: 1) В зависимости от модификации и (или) исполнения, конкретные значения приведены в паспорте. 2) По требованию заказчика преобразователи могут быть изготовлены в других единицах измерения, допущенных к применению в РФ - Па, МПа, кгс/см2, мм вод. ст., мм рт. ст. 3) n - количество полных лет эксплуатации преобразователей с даты проведения первичной поверки. 4) Для исполнений H455, H455E, H455X. 5) Для модификаций 452Х, 455Х, Н455Х. | ||||
Таблица 6 - Метрологические и технические характеристики преобразователей давления измерительных 623, 624, 625, 626, 627, UPA2, BPS3, BDS3
| Наименование характеристики | Значение характеристики | |||
| 623, 624, 625, 626, 627 | UPA2 | BPS3 | BDS3 | |
| Диапазоны измерений: кПа (бар) 1) 2) положительного избыточного и гидростатического 3) давлений - минимальный диапазон измерений - максимальный диапазон измерений отрицательного избыточного давления абсолютного давления - минимальный диапазон измерений - максимальный диапазон измерений разности давлений - минимальный диапазон измерений - максимальный диапазон измерений | от 0 до 207 (от 0 до 2,07) от 0 до 60000 (от 0 до 600) | от 0 до 20 (от 0 до 0,2) от 0 до 80000 (от 0 до 800) от 0 до -100 (от 0 до -1) от 0 до 100 (от 0 до 1) от 0 до 1000 (от 0 до 10) | от 0 до 20,68 (от 0 до 0,2068) от 0 до 62053 (от 0 до 620,5) (от 0 до 103,4) (от 0 до 1,034) от 0 до 1034 (от 0 до 10,34) | от 0 до 103,4 (от 0 до 1,034) от 0 до 3447,0 (от 0 до 34,47) |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % 1) | ±0,5 | ±0,2; ±0,25; ±0,5 | ±0,5 | ±0,5 |
| Вариация выходных сигналов, % 1) | ±0,5 | ±0,2; ±0,25; ±0,5 | ±0,5 | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления от влияния изменения температуры окружающего воздуха от нормальных условий (от +15 до +25 °С), %/ °С | ±0,06 | ±0,02 | ±0,05 | ±0,05 |
| Максимальное рабочее (статическое) давление Рраб преобразователей разности давлений и гидростатического давления, МПа | 17,24 | |||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной влиянием изменения статического давления Рраб для преобразователей разности давлений, %/ 1 МПа | - | - | - | ±0,4 |
| Выходные сигналы, 1) - аналоговый сигнал постоянного тока, мА | от 4 до 20 | от 4 до 20 | от 4 до 20 | от 4 до 20 |
| - аналоговый сигнал напряжения постоянного тока, В | от 0 до 10 от 1 до 11 от 0,5 до 5,5 | от 0 до 10 | от 0 до 10 | от 0 до 10 |
| - аналоговый логометрический сигнал, В - цифровой сигнал | от 0,5 до 4,5; | - | IO-Link | IO-Link |
| Напряжение питания преобразователей с аналоговыми выходными сигналами постоянного тока и напряжения постоянного тока, цифровым сигналом, В 1) | от 8 до 30; от 14 до 30 | от 8 до 30; от 13 до 30 | от 15 до 32 | от 15 до 32 |
| Номинальное напряжение питания для логометрического выходного сигнала, В | 5 | |||
| Диапазоны рабочих температур окружающего воздуха, °С | от -40 до +85 | от -25 до +80 | от -10 до +70 | от -10 до +70 |
| Габаритные размеры, мм, не более Диаметр Высота | 35 100 | 32 120 | 41 99 | 41 99 |
| Масса, кг, не более | 0,2 | 0,5 | 0,5 | 0,5 |
| Средняя наработка на отказ, ч | 90000 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Примечания: 1) В зависимости от модификации и (или) исполнения, конкретные значения приведены в паспорте. 2) По требованию заказчика преобразователи могут быть изготовлены в других единицах измерения, допущенных к применению в РФ - Па, МПа, кгс/см2, мм вод. ст., мм рт. ст. 3) Для модификации BPS3. | ||||
наносится на титульный лист Руководства по эксплуатации типографическим способом. Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи давления измерительные | 423, 425, 426, 433, 435, 436, 443, 445, 446, 452, 455, 623, 624, 625, 626, 627, UPA2, BPS3, BDS3 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации 1) | - | 1 экз. |
| Методика поверки 1) | МП 202-011-2020 | 1 экз. |
| Примечание: 1) Допускается поставлять 1 экз. на партию преобразователей, поставляемых на один адрес. | ||
приведены в разделе 20 Руководства по эксплуатации.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими сигналами ГСП. Общие технические условия
Государственная поверочная схема для средств измерений избыточного давления, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29.06.2018 г.
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне Г10'1 - 1-107 Па»
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па Техническая документация Barksdale GmbH, Германия
