Трансформаторы тока CA-245, 82594-21

82594-21
Трансформаторы тока CA-245 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 82594-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ CA-245
Изготовитель "Electrotecnica Arteche Hermanos, S.A.", Испания
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока CA-245 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.

Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной защитной крышкой, которая пломбируется от несанкционированного доступа.

Высоковольтная изоляция трансформатора обеспечивается за счёт заполнения внутреннего объема маслом.

Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.

К трансформаторам тока данного типа относятся трансформаторы тока CA-245 зав. № 11011645/15, 11011645/16, 11011645/18, 11011645/20, 11011645/21, 11011645/39.

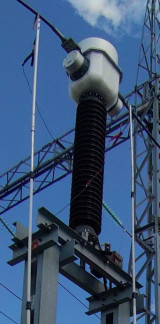

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Место

пломбировки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование

характеристики

Значение для заводских номеров

11011645/15, 11011645/16, 11011645/18, 11011645/20, 11011645/21, 11011645/39

Номинальное напряжение, кВ

220

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

1

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток

0,2S

по ГОСТ 7746 для измерений и учета

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

CA-245

1 шт.

Паспорт

CA-245

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя

Зарегистрировано поверок 15
Поверителей 1
Актуальность данных 17.09.2024
82594-21
Номер в ГРСИ РФ:
82594-21
Производитель / заявитель:
"Electrotecnica Arteche Hermanos, S.A.", Испания
Год регистрации:
2021
