Трансформаторы тока LR-110, 82595-21

Назначение

Трансформаторы тока LR-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).

Трансформаторы тока представляют собой однофазные, закрытые трансформаторы тока проходной конструкции. Основная высоковольтная изоляция обеспечивается за счет элегаза. Трансформаторы имеют тороидальные сердечники с вторичными обмотками, которые расположены внутри элегазового объема на алюминиевой трубе, внутри которой проходит токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на крышке трансформаторного отсека. Контактная коробка закрывается металлической крышкой. Крышка пломбируется через отверстие в двух крепежных болтах с целью ограничения доступа к измерительной цепи.

К трансформаторам тока данного типа относятся трансформаторы тока LR-110 зав. № 0906647, 0907642, 0907626, 0906650, 0906710, 0909704.

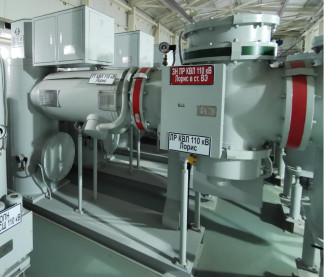

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
