Государственный реестр средств измерений

Установки для измерения объемной активности радиоактивных газов УДАС-04А, 82605-21

Установки для измерения объемной активности радиоактивных газов «УДАС-04А» предназначены для измерений объемной активности бета-излучающих газов в воздухе.
Карточка СИ
Номер в госреестре 82605-21
Наименование СИ Установки для измерения объемной активности радиоактивных газов
Обозначение типа СИ УДАС-04А
Изготовитель Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, Зеленоград
Год регистрации 2021
Срок свидетельства 13.08.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Установки для измерения объемной активности радиоактивных газов «УДАС-04А» предназначены для измерений объемной активности бета-излучающих газов в воздухе.

Описание

Конструктивно установка для измерения объемной активности радиоактивных газов «УДАС-04А» (далее - установка) выполнена в корпусе, в котором размещены две измерительные емкости, расходомер, управляющая и измерительная электроника, кассета с сорбентом (входной фильтр), блок питания. В каждой измерительной емкости установлен полупроводниковый детектор с предусилителем.

На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация), а также люк отсека измерительных емкостей. На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, винт заземления. В верхней части корпуса находится отсек для входного фильтра. Контрольные источники размещаются внутри корпуса установки за защитой и открываются только во время измерения контрольного источника.

Принцип действия установки основан на преобразовании полупроводниковым детектором поглощенной в его объеме энергии бета- частиц в последовательность импульсных электрических сигналов, поступающих на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на дисплее. Объемная активность в радиоактивных газах рассчитывается с помощью программного обеспечения установки по измеренной активности бета-излучающих радионуклидов с учетом рабочего объема камер.

Установка может размещаться стационарно или служить в качестве передвижного средства измерений.

Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат

нанесения заводского номера: «Зав. № XY Год 20_», где X - число от 0 до бесконечности, Y

- число от 0 до 9, год выпуска указывается в полном формате.

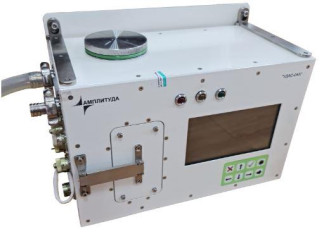

Общий вид установки и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид установки и схема пломбировки от несанкционированного доступа

Пломбировка

М

Программное обеспечение

Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности бета-излучающих радионуклидов с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.

ПО имеет возможность обеспечивать вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.

Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.

Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

УДАС-04А

Номер версии (идентификационный номер) ПО

У.1.Х.У*

Цифровой код идентификатора ПО

-

*1 - метрологически значимая часть, X.Y - метрологически незначимая часть

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон энергий регистрируемого бета-излучения, кэВ

от 50 до 4000

Диапазон измерений объемной активности бета-излучающих радионуклидов, Бк/м3

от 5,0-103 до 3,7-1010

Пределы относительной погрешности измерений объёмной активности бета-излучающих радионуклидов, %

±20

Время установления рабочего режима при постоянных внешних условиях, мин, не более:

10

Время непрерывной работы установки, ч, не менее

24

Нестабильность показаний установки за 24 ч непрерывной работы, %, не более

5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

220+33

50±3

Потребляемая мощность, ВА, не более:

50

Габаритные размеры (длинахширинахвысота), мм, не более

200x390x255

Масса, кг, не более

18

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более

-    атмосферное давление, кПа

от -10 до +55 98

от 84 до 106,7

Средняя наработка на отказ, ч, не менее Срок службы, лет, не менее

30000

15

Знак утверждения типа

наносится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка для измерений объёмной активности радиоактивных газов

«УДАС-04А»

1 шт.

Насос

-

*

Контрольный источник

-

2 шт.**

Держатель для источников

-

1 шт.

Колесная тележка

-

*

Элементы крепления к тележке

-

*

Элементы крепления к стене

-

*

Комплект запасных частей (ЗИП)

-

*

Руководство по эксплуатации

АЖНС.412123.009РЭ

1 экз.

Паспорт

АЖНС.412123.009ПС

1 экз.

Паспорт на контрольный источник

АЖНС.418234.005ПС

2 экз

Методика поверки

МП 1500.63-21

*

* Поставляется в соответствии с условиями поставки. ** Поставляется встроенным в установку.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.009РЭ Установка для измерения объемной активности радиоактивных газов «УДАС-04А». Руководство по эксплуатации.

Нормативные документы

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические

условия

Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

Приказ Росстандарта от 29.12.2018 № 2827 Об утверждении государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов

АЖНС.412123.009ТУ Установки для измерения объемной активности радиоактивных газов «УДАС-04А». Технические условия

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
