| Номер в госреестре | 82616-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | Т-0,66 У3 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока Т-0,66 У3 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока являются катушечными, опорного исполнения на ленточном магнитопроводе с бумажно-лаковой изоляцией. Трансформаторы тока выполнены в корпусе из стальных и текстолитовых деталей и крепятся к заземленным конструкциям энергоустановок с помощью фланца и лап. Установка допускается в любом положении. Трансформаторы имеют одну вторичную обмотку.
К трансформаторам тока данного типа относятся трансформаторы тока Т-0,66 У3 зав. № 88560, 80613, 92391, 69815, 961, 78991, 55751, 57911, 10283, 57908, 56492, 50215, 57995, 01080, 17738, 44772, 19184, 45210, 46771, 41229, 40262, 44567, 41232, 41208, 41226, 46761, 40351.

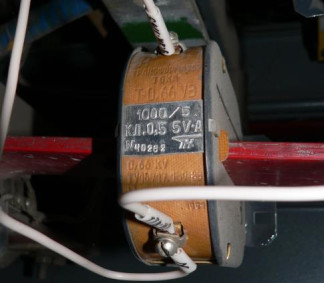

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||||
| 88560, 80613, 92391 | 69815, 961, 78991 | 55751, 57911, 10283 | 57908, 56492, 50215, 57995, 01080, 17738 | 44772, 19184, 45210, 46771, 41229, 40262, 44567, 41232, 41208, 41226, 46761, 40351 | |
| Номинальное напряжение, кВ | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Номинальный первичный ток 11ном, А | 200 | 300 | 300 | 400 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 1 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 5 | 5 | 5 | 5 | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | Т-0,66 У3 | 1 шт. |
| Паспорт | Т-0,66 У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
