Прибор для измерения ослабления ДК1-28, 82622-21

Прибор ДК1-28 (далее по тексту - прибор ДК1-28) предназначен для измерения модуля и фазы коэффициентов передачи четырёхполюсников, при высокоточной и высокопроизводительной калибровке и поверке как отдельных, так и встроенных в генераторы сигналов аттенюаторов и фазовращателей при проведении разработки, регулировки, регламентных и ремонтных работ на образцах радиоэлектронной техники, при производстве и испытаниях различных радиотехнических устройств.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	82622-21
Наименование СИ	Прибор для измерения ослабления
Обозначение типа СИ	ДК1-28
Изготовитель	Акционерное общество "Научно-производственная фирма "Техноякс" (АО "НПФ "Техноякс"), г. Москва
Год регистрации	2021
Срок свидетельства	13.08.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия прибора ДК1-28 основан на преобразовании частоты входного сигнала в диапазоне частот от 100 до 3,75-107 кГц в опорном (А) и измерительном (Б) каналах на постоянную промежуточную частоту (ПЧ). При частотах входных сигналов от 100 до 3,75-104 МГц преобразование проводится сначала на ПЧ 20 МГц, а затем после усиления — на ПЧ 20 кГц. При частотах входных сигналов от 100 до 1,8-105 кГц преобразование проводится сразу на ПЧ 20 кГц. Измерение ослабления и разности фаз между каналами производится методом цифрового синхронного детектирования на постоянной промежуточной частоте 20 кГц.

Конструктивно прибор ДК1-28 состоит из двух одинаковых преобразователей частоты (опорного А и измерительного Б каналов) и измерителя разности фаз и отношения уровней, размещённых в одном корпусе.

На передней панели корпуса прибора ДК1-28 расположены выключатель питания, клавиши управления режимами работы, входы преобразователей частоты и табло индикации.

На задней панели корпуса прибора ДК1-28 расположены соединитель для подключения шнура питания, конструктивно совмещённый с отсеками для предохранителей, соединитель для подключения кабеля канала общего пользования (КОП), клемма защитного заземления и пломбы. Две из этих пломб расположены на крышке, которая подлежит вскрытию при поверке прибора ДК1-28 с последующим обязательным пломбированием. Под этой крышкой расположены соединители, используемые при поверке прибора ДК1-28.

Общий вид прибора ДК1-28 и место нанесения знака утверждения типа средства измерений представлены на рисунке 1. Схема пломбировки прибора ДК1-28 от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 2.

Прибор может использоваться в ручном режиме работы при управлении от клавиш передней панели или в составе автоматизированных систем через канал общего пользования (КОП).

Рисунок 2 — Схема пломбировки прибора для измерения ослабления ДК1-28 от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) является встроенным в прибор и относится к категории метрологически значимого. Метрологические характеристики прибора нормированы с учетом влияния ПО.

ПО прибора состоит из двух взаимодействующих программ, каждая из которых функционирует на своем процессоре и представляет собой единый законченный программный модуль. Информационная связь между процессорами осуществляется по защищенному интерфейсу.

Алгоритмы функционирования исключают возможность работы в случае непреднамеренного влияния на ПО. При включении прибора рабочее ПО контролирует свою целостность по набору контрольных сумм. В случае разрушения любого из программных компонентов прибор выдает на экран соответствующее сообщение и блокирует возможность измерений.

ПО прибора размещается во встроенной флэш-памяти процессора и не может быть умышленно изменено или испорчено без нарушения заводских пломб.

Пользователь не имеет возможности обновления или загрузки новых версий ПО. Команды, посылаемые пользователем с клавиатуры передней панели, и пункты системного меню позволяют управлять только параметрами измерений и просмотром получаемой измерительной информации, но не могут повлиять на целостность рабочего ПО и получаемой измерительной информации.

В режиме дистанционного управления (ДУ) нет возможности внешнего влияния на ПО и формируемые измерительные данные, так как по каналу ДУ прибор принимает ограниченный набор команд, и все они связаны только с параметрами процесса измерений.

В прибор невозможно ввести данные извне прибора и исказить результаты измерений.

Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MPU
Номер версии (идентификационный номер) ПО	1.023
Цифровой идентификатор ПО (контрольная сумма)	20F3
Алгоритм вычисления цифрового идентификатора	CRC-16

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот прибора, Г ц	от 1105 до 3,751010
Минимальный уровень сигнала на входе опорного сигнала «А», обеспечивающий нормальную работу системы «ФАПЧ» не более Вт,
в диапазоне частот от 0,1 до 180 МГц	1-10'8
в диапазоне частот от 0,18 до 37,5 ГГц	1-10'7
Максимальный уровень сигнала на входе опорного канала не менее, Вт	1-10'4
КСВН входа прибора с согласующим фиксированным аттенюатором ослаблением 10 дБ, не более
в диапазоне частот от 0,1 до 180 МГц включ.	1,15
в диапазоне частот св. 0,18 до 2 ГГц включ.	1,25
в диапазоне частот св. 2 до 12 ГГц включ.	1,3
в диапазоне частот св. 12 до 17,85 ГГц включ.	1,5
в диапазоне частот св. 17,85 до 37,5 ГГц	2,0
Пределы измерения ослабления относительно 0 дБ, дБ, не менее	120
Пределы допускаемой погрешности измерений ослабления (без учёта погрешности из-за рассогласования и случайной погрешности), дБ в диапазоне частот от 0,1 до 180 МГц
от 0 до 10 дБ	±0,01
от 10 до 50 дБ	±0,04
от 50 до 80 дБ	±0,09
от 80 до 100 дБ	±0,2
от 100 до 120 дБ	±1,1
в диапазоне частот от 0,18 до 17,85 ГГц
от 0 до 10 дБ	±0,01
от 10 до 50 дБ	±0,04
от 50 до 80 дБ	±0,09
от 80 до 100 дБ	±0,23
от 100 до 115 дБ	±1,1
от 115 до 120 дБ	±1,2
в диапазоне частот от 17,85 до 37,5 ГГц
от 0 до 10 дБ	±0,01
от 10 до 50 дБ	±0,05
от 50 до 80 дБ	±0,2
от 80 до 100 дБ	±0,6
от 100 до 110 дБ	±1,2
от 110 до 120 дБ	±1,4

Наименование характеристики	Значение
Пределы допускаемой погрешности измерения ослабления 5Дпч на промежуточной частоте в зависимости от ослабления Д, дБ, не более
от 0 до 10 дБ включ.	±0,01
св. 10 до 20 дБ включ.	±0,02
св. 20 до 30 дБ включ.	±0,025
св. 30 до 40 дБ включ.	±0,03
св. 40 до 50 дБ включ.	±0,034
св. 50 до 60 дБ включ.	±0,04
св. 60 до 70 дБ включ.	±0,05
св. 70 до 80 дБ включ.	±0,064
св. 80 до 90 дБ включ.	±0,094
св. 90 до 100 дБ включ.	±0,11
св. 100 до 110 дБ включ.	±0,13
св. 110 до 120 дБ	±0,28
Изоляция измерительного канала (развязка) прибора Др, дБ, не менее
в диапазоне частот от 0,1 до 180 МГц включ.	140
в диапазоне частот св. 0,18 до 17,85 ГГц включ.	135
в диапазоне частот св. 17,85 до 37,5 ГГц	130
Абсолютное значение нелинейности входных цепей прибора Дн, дБ, не более
в диапазоне частот от 0,1 до 180 МГц включ.	0,09
в диапазоне частот св. 0,18 до 17,85 ГГц включ.	0,07
в диапазоне частот св. 17,85 до 37,5 ГГц	0,4
Пределы измерения разности фаз, градус	от -180 до +180
Пределы допускаемой погрешности измерения разности фаз (без учёта погрешности из-за рассогласования и случайной погрешности), градус в диапазоне частот от 0,1 до 180 МГц
от 0 до 10 дБ включ.	±0,03
св. 10 до 50 дБ включ.	±0,12
св. 50 до 80 дБ включ.	±0,5
св. 80 до 100 дБ включ.	±1,3
св. 100 до 120 дБ	±6,5
в диапазоне частот от 0,18 до 17,85 ГГц
от 0 до 10 дБ	±0,17
св. 10 до 50 дБ включ.	±0,2
св. 50 до 80 дБ включ.	±0,7
св. 80 до 100 дБ включ.	±1,6
св. 100 до 110 дБ включ.	±4,2
св. 110 до 120 дБ	±11,3
в диапазоне частот от 17,85 до 37,5 ГГц
от 0 до 10 дБ включ.	±0,5
св. 10 до 50 дБ включ.	±0,6
св. 50 до 80 дБ включ.	±1,8
св. 80 до 100 дБ включ.	±7,5
св. 100 до 110 дБ	±10
Пределы допускаемой погрешности измерения разности фаз 5фПч на
промежуточной частоте, градус	±0,03
Абсолютное значение нелинейности входных цепей прибора фН, градус, не более
в диапазоне частот от 0,0001 до 17,85 ГГц включ.	1,0
в диапазоне частот св. 17,85 до 37,5 ГГц	6,5

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	от 198 до 242 от 47,5 до 52,5
Мощность, потребляемая от сети питания, ВА, не более	125
Габаритные размеры, мм, не более: - высота - ширина - длина	216 493 509
Масса, кг, не более	32
Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность окружающего воздуха при температуре 25 оС, % - атмосферное давление, кПа	от +5 до +40 до 98 от 70 до 106,7

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом и на лицевую панель прибора ДК1 -28 методом шелкографии.

Комплектность

Таблица 4 - Комплектность прибора ДК1-28

Наименование	Обозначение	Кол-во
1 Прибор для измерения ослабления ДК1-28		1
2 Комплект комбинированный ТНСК.411918.002 в составе:
2.1 переход коаксиальный 05 K 1P4-S00 S3		2 шт.
2.2 пе реход коаксиальный 05 S 1P4-S00 S3*		2 шт.
2.3 пе реход коаксиальный 09 K 1P4-S00 S3		2 шт.
2.4 пе реход коаксиальный 09 S 1P4-S00 S3*		2 шт.
2.5 пе реход коаксиальный ТНСК.434541.009		3 шт.
2.6 аттенюатор ТНСК.434821.011		1 шт.
2.7 аттенюатор ТНСК.434821.011-01		3 шт.
2.8 аттенюатор ТНСК.434821.011-02		3 шт.

Наименование, тип	Обозначение	Кол-во
2.9 аттенюатор ТНСК.434821.011-03		3 шт.
2.10 делитель мощности ТНСК.468512.003		1 шт.
2.11 КВП ТНСК.434543.005		2 шт.
2.12 КВП ТНСК.434543.006		2 шт.
2.13 аттенюатор Д2М-50-6-05Р-05		2 шт.
2.14 аттенюатор Д2М-50-10-05Р-05		2 шт.
2.15 аттенюатор Д2М-50-20-05Р-05		1 шт.
2.16 аттенюатор Д2М-50-30-05Р-05		2 шт.
2.17 во лновод предельный ТНСК.468541.010		1 шт.
2.18 направленный ответвитель НО15-0,5-50-05Р *		1 шт.

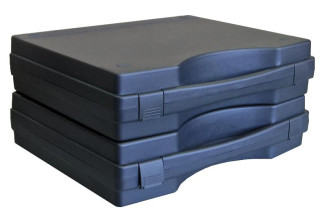

2.19 Ящик укладочный ТНСК.323365.061		1 шт.
3 Комплект монтажный ТНСК.411918.002 в составе:
3.1 вставка плавкая ВП2Б-1В 1,6 А 250 В ОЮО.481.305ТУ-Р		4 шт.
3.2 кабель соединительный ВЧ ТНСК.685671.065		2 шт.
3.3 кабель соединительный ВЧ ТНСК.685671.065-01		2 шт.
3.4 кабель соединительный ВЧ ТНСК.685671.066		3 шт.
3.5 кабель СВЧ КС40А-05-05-1000*		3 шт.
3.6 шнур питания SCZ - 1R		1 шт.
3.7 кабель КОП 4.854.130		1 шт.
3.8 Ящик укладочный ТНСК.323365.062		1 шт.
4 Эксплуатационная документация:
4.1 Руководство по эксплуатации, книга 1	ТНСК.411224.001РЭ	1 экз.
4.2 Руководство по эксплуатации, книга 2*	ТНСК.411224.001РЭ1	1 экз.
4.3 Формуляр	ТНСК.411224.001ФО	1 экз.
*Примечание - Изделия, перечисленные в пунктах 2.2, 2.4, 2.18, 3.5, 3.7 и 4.2 поставляются по требованию заказчика.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы

ГОСТ РВ 20.39.304-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования стойкости к внешним воздействующим факторам

ВПС-16 Военная поверочная схема для средств измерений ослабления электромагнитных колебаний

ТНСК.411224.001 ТУ Прибор для измерения ослабления ДК1-28. Технические условия
