| Номер в госреестре | 82627-21 |
| Наименование СИ | Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО "Саратовский НПЗ" |
| Изготовитель | "Invensys Systems Inc.", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО «Саратовский НПЗ» (далее - система) предназначена для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков и преобразователей измерительных в виде силы постоянного тока, регистрации и хранения измеренных значений, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов на установке первичной переработки нефти ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО «Саратовский НПЗ».
Система является проектно-компонуемой, многоуровневой распределённой системой, применяемой для осуществления производственного контроля над соблюдением установленных законодательством РФ требований промышленной безопасности опасного производственного объекта. Функция системы состоит в измерениях различных параметров технологического процесса (температура, давление, расход и др.) посредством обработки токовых сигналов, перевода их в аналого-цифровую форму и приведение к единицам измерений физических величин технологических параметров.
Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющей:
- опрос датчиков и приведение к физическим единицам измерений технологических параметров;
- контроль отклонений технологических параметров от регламентных норм;
- автоматическую диагностику состояния технических средств;
- формирование базы данных в режиме реального времени;
- обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.
Система включает:
- измерительные модули типа FBM201, FBM211 и FBM214/ FBM214b;
- управляющие процессоры FCP270;
- терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту измерительных модулей FBM;
- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);
- автоматизированные рабочие места (АРМ) оператора и сервер.

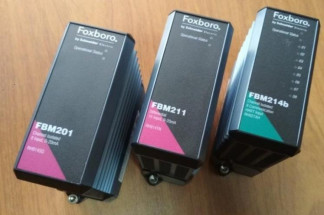

На рис. 1 приведён внешний вид измерительных модулей FBM, где стрелками на передних панелях модулей указаны места нанесения знака поверки.
На рисунке 2 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с указанием полного наименования системы и заводского номера.
Программное обеспечение (ПО) системы подразделяется на встроенное и внешнее ПО. Встроенное ПО, влияющее на метрологические характеристики измерительных модулей, установлено в их энергонезависимую память на предприятии - изготовителе и не подлежит изменению в процессе эксплуатации.
Внешнее ПО загружено в управляющие процессоры FCP270 и установлено на автоматизированном рабочем месте (АРМ) оператора. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные | Значение | |
| «I/A Series для Windows» | «F oxDraw/FoxV iew» | |
| Идентификационное наименование ПО | Foxboro I/A Series | F oxDraw/FoxV iew |
| Номер версии (идентификационный номер) ПО | Не ниже 8.6, где 6 - номер подверсии | Не ниже 10.2.3, где 2.3 - номер подверсии |
Состав системы, метрологические и технические характеристики входящих в нее модулей приведены в таблицах 2, 3 и 4.
Таблица 2 - Состав системы
| Тип модуля | Кол-во каналов в модуле | Кол-во модулей в системе | Общее кол-во каналов |
| FBM201 | 8 | 18 | 144 |
| FBM211 | 16 | 65 | 1040 |
| FBM214/ FBM214b | 8 | 125 | 1000 |
| Общее количество измерительных каналов в системе | 2184 | ||
Таблица 3 - Метрологические характеристики модулей
| Модули | Сигналы | Пределы** допускаемой основной приведенной погрешности | Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на 10 °С | |
| На входе | На выходе* | |||
| FBM201 (8 аналоговых входных каналов) | От 4 до 20 мА | 16 бит | ± 0,5 % от диап. изм. | ± 0,05 % |
| FBM211 (16 аналоговых входных каналов) | От 4 до 20 мА | 16 бит | ± 0,5 % от диап. изм. | ± 0,05 % |
| FBM214/ FBM214b (8 аналоговых входных каналов) | От 4 до 20 мА | 15 бит | ± 0,5 % от диап. изм. | ± 0,05 % |
| *- соответствует диапазону от 12800 до 64000 квант при отображении в ПО на АРМ оператора системы; **- при нормальных условиях измерений (t = + 20 oC). | ||||
| Наименование характеристики | Значение |
| Параметры электропитания системы - напряжение переменного тока, В - напряжение постоянного тока, В | 220 ± 22 24 ± 1,2 |
| Потребляемая мощность, кВт | 5 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа - относительная влажность (без конденсации), % | от + 10 до + 30 от 84,0 до 106,7 от 10 до 85 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО «Саратовский НПЗ» | - | 1 шт. (заводской №01) |
| Техническая документация фирмы-изготовителя | - | комплект |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Методика поверки | МП 1212-9-2020 | 1 шт. |
Методы измерений изложены в документе «Системы I/A Series (Foxboro EVOTM). Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к системе I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО «Саратовский НПЗ»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ Р 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.
