| Номер в госреестре | 82638-21 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | NaftaSystem |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), Республика Башкортостан, г. Уфа |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический NaftaSystem (далее по тексту - ПТК) предназначен для выполнения функций измерения, контроля и вычисления технологических параметров, управления основным и вспомогательным технологическими процессами, и оборудованием, в том числе на опасных производственных объектах.
Принцип действия ПТК основан на аналого-цифровом преобразовании измеряемой величины с последующей обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы, а также цифро-аналоговом преобразовании.
Основными функциями ПТК являются:
- измерение входных электрических сигналов, а также воспроизведение силы постоянного тока;
- преобразование входных электрических сигналов в цифровой формат, пригодный для компьютерной обработки;
- сбор и специальная обработка информации о ходе и параметрах технологического процесса в реальном масштабе времени, отображение всех необходимых технологических параметров на АРМ оперативно-диспетчерского персонала;
- дистанционное и программно-логическое управление исполнительными механизмами;
- автоматическое регулирование технологических параметров;
- автоматические противоаварийные защиты технологического оборудования, контроль срабатывания защит и блокировок.
ПТК включают в свой состав:
- барьеры искрозащиты MIB-200 Ex;
- программируемые логические контроллеры (далее - ПЛК) MKLogic-500, MKLogic200 с модулями ввода-вывода аналоговых сигналов;
- АРМ оператора на базе промышленного компьютера с удаленным монитором и/или с сенсорным монитором (панелью).
Перечень основных СИ, которыми комплектуется ПТК, приведен в таблице 1.
Таблица 1 - Состав ПТК
| Наименование | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Контроллеры программируемые логические MKLogic-500 | 65683-16 |
| Контроллеры программируемые логические MKLogic200 | 67996-17 |
| Барьеры искрозащиты MIB-200 EX | 68031-17 |
Барьеры искрозащиты MIB-200 EX и контроллеры серий MKLogic-200, MKLogic-500, входящие в состав ПТК, монтируются внутри шкафов систем автоматизации технологических процессов (далее по тексту - шкаф ПТК), монитор устанавливается на лицевой двери шкафа, либо располагается отдельно от шкафа.
Компоновка ПТК и состав СИ, входящих в ПТК, определяются на основании требований опросного листа на ПТК или технического задания заказчика.
Шкафы ПТК располагаются вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

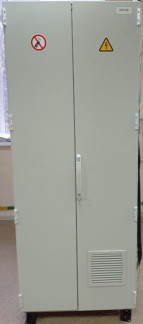

Общий вид ПТК представлен на рисунке 1.
Пломбирование и нанесение знака поверки на ПТК не предусмотрено.
Программное обеспечение (далее - ПО) ПТК предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей, и передачи измерительной информации на верхний уровень АРМ оператора, а также управляющей информации на блок сигнализации и управления.
ПО ПТК предназначено для отображения параметров работы контроллеров и визуализации измерительной информации на АРМ оператора.
ПО ПТК не влияет на метрологические характеристики ПТК.
Идентификационные данные прикладного ПО представлены в Таблице 2.
Уровень защиты ПО ПТК от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NaftaVision |
| Номер версии (идентификационный номер) ПО | не ниже 5.6.5.1 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики ПТК приведены в таблице 3 и таблице 4.
Таблица 3 - Метрологические характеристики ПТК
| Наименование характеристики | Значение |
| Диапазон измерения тока аналоговых каналов, мА | от 4 до 20 (от 0 до 20) |
| Диапазон воспроизведения тока аналоговых каналов, мА | от 4 до 20 (от 0 до 20) |
| Диапазон измерений количества импульсов (с частотой следования от 1 до 10 000 Гц), импульс* | от 1 до 16-106 |
| Пределы допускаемой приведенной погрешности измерения тока, % | ±0,25 |
| Абсолютная погрешность измерений количества импульсов, импульс* | ±1 |
| * для ПТК, в составе которого имеются ПЛКМК Logic 200 с модулями MK201 или MK245 | |
Таблица 4 - Основные технические характеристики ПТК
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 30 °С, %, не более - атмосферное давление, кПа | от 5 до 40 75 от 84 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±0,4 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 25000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический | NaftaSystem | 1 шт. |
| Комплект ЗИП | - | 1 экз. |
| Руководство по эксплуатации | КДСА.421418.ХХХ РЭ | 1 экз. |
| Паспорт | КДСА.421418.ХХХ ПС | 1 экз. |
| Методика поверки | НА.ГНМЦ.0515-20 МП | 1 экз. |
приведены в п.1.1.3.2 руководства по эксплуатации КДСА.421418.ХХХ РЭ.
Нормативные документы, устанавливающие требования к комплексам программнотехническим NaftaSystem
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 28.99.39.190-058-00137093-2020 «Комплекс программно-технический NaftaSystem. Технические условия»
