| Номер в госреестре | 82639-21 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | 2600Т Modbus |
| Изготовитель | "ABB S.p.A.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 3 года – для преобразователей со значением приведенной погрешности 0,1% и выше, 2 года – для преобразователей со значением приведенной погрешности 0,075% и ниже |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления 2600Т Modbus (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления жидкостей в нормированный выходной цифровой сигнал MODBUS RTU.
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.
Под воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной цифровой сигнал MODBUS RTU. Передача данных осуществляется через последовательные линии связи RS-485. Цифровой протокол связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений и диагностику преобразователей на месте их эксплуатации.
Преобразователи являются приборами, перенастраиваемыми по диапазону измерений давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры прибора, либо ноутбука. Коэффициент перенастройки до 100:1. Преобразователи имеют функции калибровки нуля и диапазона измерений по месту установки.
Схема расшифровки выпускаемых модификаций преобразователей приведена в таблице 1. Модификации преобразователей различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и по функциональным возможностям. Общий вид преобразователей приведен на рисунках 1 и 2.
Нанесение знака поверки на преобразователь не предусмотрено.
Пломбирование преобразователя не предусмотрено.
Заводской номер наносится методом гравировки на металлическую табличку, прикрепленную к преобразователю.
| 1 | 2 | 3 | |
| 266 | Тип сенсора | Присоединение к процессу | Исполнение |
| Многопараметрический (разность давлений, абсолютное давление и избыточное давление) C - пьезо мультисенсор | R - удаленный монтаж через мембранный разделитель (капиляр) S - резьбовое | H - стандартная точность T - повышенная точность |
Преобразователи функционируют под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение (ПО) осуществляет функции сбора, хранения, обработки информации, позволяет производить настройку диапазона и единицы измерений.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 3KXP000008U0213 |
| Номер версии (идентификационный номер) ПО | не ниже 144.1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | CRC16 |
Метрологические характеристики преобразователей приведены в таблицах 3 - 6. Технические характеристики преобразователей приведены в таблице 7.
Таблица 3 - Метрологические характеристики
| Модификация (измеряемый параметр) | Диапазоны измерений1-1-1, кПа | Минимальный интервал измерений1-1-1, кПа | Максимальное допускаемое рабочее давление1-1-1, МПа | Выходной цифровой сигнал |
| 266CRx (многопараметрический): разность давлений абсолютное и избыточное давление | от 0 до 2000 от 0 до 41000 | от 0,6 до 33,3 от 20 до 410 | от 2 до 41 | MODBUS RTU |
| 266CSx (многопараметрический): разность давлений абсолютное и избыточное давление | от 0 до 2000 от 0 до 41000 | от 0,05 до 20 от 6 до 410 | от 2 до 41 | MODBUS RTU |
| Примечания: (1) Диапазон измерений, минимальный интервал измерений и максимальное допускаемое рабочее давление в зависимости от кода сенсора приведены в технической документации. | ||||
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 266CRH (с уплотнениями P3, F3, E3, F2) | C | от 1:1 до 5:1 | ±0,075 |
| от 5:1 до 10:1 | ±(0,015-КП) | ||
| F - N | от 1:1 до 10:1 | ±0,075 | |
| от 10:1 до 60:1 | ±(0,075+0,005-КП) | ||
| 266CRH (с другими уплотнениями) | C | от 1:1 до 5:1 | ±0,10 |
| от 5:1 до 10:1 | ±(0,02-КП) | ||
| F - N | от 1:1 до 10:1 | ±0,10 | |
| от 10:1 до 60:1 | ±(0,01-КП) | ||
| 266CRT (с уплотнениями P3, F3, E3, F2) | C | от 1:1 до 5:1 | ±0,04 |
| от 5:1 до 10:1 | ±(0,008-КП) | ||
| F - N | от 1:1 до 10:1 | ±0,04 | |
| от 10:1 до 60:1 | ±(0,04+0,005-КП) | ||
| 266CRT (с другими уплотнениями) | C | от 1:1 до 5:1 | ±0,065 |
| от 5:1 до 10:1 | ±(0,013-КП) | ||
| F - N | от 1:1 до 10:1 | ±0,065 | |
| от 10:1 до 60:1 | ±(0,0065-КП) | ||
| 266CSH | A - N | от 1:1 до 10:1 | ±0,075 |
| A | от 10:1 до 20:1 | ±(0,075+0,005-КП) | |
| C | от 10:1 до 30:1 | ±(0,075+0,005-КП) | |
| F - N | от 10:1 до 100:1 | ±(0,075+0,005-КП) | |
| 266CST | A - N | от 1:1 до 10:1 | ±0,04 |
| A | от 10:1 до 20:1 | ±(0,04+0,005-КП) | |
| C | от 10:1 до 30:1 | ±(0,04+0,005-КП) | |
| F - N | от 10:1 до 100:1 | ±(0,04+0,005-КП) | |
| Примечание _ (1) коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений | |||

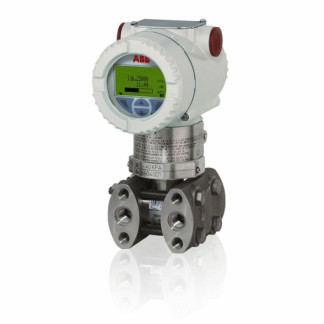

Рисунок 1 - Общий вид преобразователей
Таблица 5 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С | |
| 266CRH (3) | C - N | 10 | 1 | ±(0,0004-ВПИ+0,0006-ДИ) |
| 266CRT (3) | C - N | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) |
| 266CSH (3) | A | 10 | 1 | ±(0,0008-ВПИ+0,0006-ДИ) |
| C - N | 10 | 1 | ±(0,0004-ВПИ+0,0006-ДИ) | |
| 266CST (3) | A | 10 | 1 | ±(0,0006-ВПИ+0,00045-ДИ) |
| C - N | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
| Примечания: (1) Коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений. (2) Размерность в зависимости от модели преобразователя и кода сенсора. (3) Для сенсора абсолютного давления: ±(0,0008-ВПИ+0,0008-ДИ). | ||||
Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления
| Модель | Код сенсора | Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
| 266CRH | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
| 266CRT | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
| 266CST | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
| C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
| 266CSH | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
| C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
| Примечание _ (1) Размерность в зависимости от модели преобразователя и кода сенсора. | ||
| Наименование характеристики | Значение |
| Параметры электропитания, В | от 10,5 до 30 |
| Потребляемая мощность, Вт, не более | 0,85 |
| Масса(1), кг | от 0,65 до 50 |
| Габаритные размеры1-1-1, мм, не более: -диаметр корпуса | от 86 до 94 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP67 |
| Тип взрывозашиты | Ga/Gb Ex db IIC T6 X, Ex tb IIIC Т85°С Db X, 2Ex nA nC IIC T* Gc, 2Ex nA IIC T* Gc, Ex tc IIIC T85°C Dx X |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 95 от 84 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С (для преобразователей с ЖК индикатором) - температура окружающей среды, °С (для преобразователей без ЖК индикатора) - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +75(2) от -55 до +85 95 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не менее | 132 000 |
| Примечание - В зависимости от модификации Примечание - (2) Работоспособность ЖК индикатора сохраняется при температуре окружающей среды в диапазоне от минус 20 °С до плюс 70 °С, при выходе из этого диапазона показания индикатора могут быть нечитаемыми, а при возвращении обратно в указанный диапазон работоспособность ЖК индикатора восстанавливается. | |
наносится типографским способом на титульный лист руководства по эксплуатации.
представлена в таблице 8.
Таблица 8 - комплектность преобразователей
| Наименование | Кол-во | Примечание |
| Преобразователь давления 2600Т Modbus | 1 шт. | - |
| Разделители сред | 1 шт. | по дополнительному заказу, количество уточняется при заказе |
| Руководство по эксплуатации | 1 экз. | в зависимости от модификации |
| Потребительская тара | 1 шт. | - |
приведены в разделе 8 руководства по эксплуатации.
Приказ Росстандарта от 06.12.2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1х10-1 - 1х107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа"
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 х 104 Па.
Техническая документация фирмы «ABB S.p.A.», Италия.
