Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.06Т, 82640-21

Назначение

Счетчики предназначены для измерения и многотарифного учета активной и реактивной энергии (в том числе и с учетом потерь) прямого и обратного направления и четырехквадрантной реактивной энергии, измерения параметров сети и параметров качества электрической энергии (отклонения частоты и напряжений, провалы напряжений и перенапряжения) в трехфазных сетях переменного тока.

Описание

Принцип действия счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.06Т основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

n—1

S =

n

Z Ui • Ii

P = i=0

(1)

(2)

(3)

(4)

(5)

для активной мощности

для полной мощности

для реактивной мощности

для напряжения

для тока

где Ui, Ii - выборки мгновенных значений напряжения и тока; n - число выборок за период сети.

Вычисление активной и реактивной мощности потерь за период сети в каждой фазе производится по следующим формулам:

2

2

I

U

V ин J

(6)

Рп =

■Р

V 1н J

V 1н

2

2

"ил4

I

I

(7)

Qr =

Q г

■ Qr

Qr

+

+

V 1н

V 1н

V U н J

-    среднеквадратическое значение тока за период сети (5);

I

U

где

-    среднеквадратическое значение фазного напряжения (4);

Pп.л.ном - номинальная активная мощность потерь в линии электропередачи;

Pп.н.ном - номинальная активная мощность нагрузочных потерь в силовом трансформато-

ре;

номинальная активная мощность потерь холостого хода в силовом трансформа-

Рп.х

Qr

Оп.н.

торе;

л.ном - номинальная реактивная мощность потерь в линии электропередачи;

- номинальная реактивная мощность нагрузочных потерь в силовом трансформа-

торе;

^^п.хх.ном- номинальная реактивная мощность потерь холостого хода в силовом трансформаторе;

Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Счетчики являются двунаправленными измерителями и измеряют проекции вектора полной мощности на активную и реактивную оси круга мощностей. При этом образуются четыре канала измерения и учета активной и реактивной мощности прямого и обратного направления.

Знаки однофазных измерений активной и реактивной мощности всегда соответствуют реальному направлению потока мощности в каждой фазе сети. При этом:

-    прямому направлению (от генератора) активной энергии А+ (мощности Р+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 90° (1-й квадрант, индуктивная нагрузка, импорт) и от 270° до 360° (4-й квадрант, емкостная нагрузка, импорт);

-    обратному направлению (к генератору) активной энергии А- (мощности P-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 270° (3-й квадрант, индуктивная нагрузка, экспорт) и от 90° до 180° (2-й квадрант, емкостная нагрузка, экспорт);

-    прямому направлению (от генератора) реактивной энергии R+ (мощности Q+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 180° (импорт);

-    обратному направлению (к генератору) реактивной энергии R- (мощности Q-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 360° (экспорт).

Вычисление средних за период сети мощностей трехфазной системы производится суммированием соответствующих мощностей однофазных измерений. Знаки трехфазных измерений мощности и знаки каналов учета трехфазной энергии формируются по-разному, в зависимости от конфигурации счетчика. Различаются следующие режимы работы счетчика в зависимости от конфигурации:

-    двунаправленный режим измерения активной и реактивной энергии и мощности, 4 канала (режим по умолчанию);

-    однонаправленный режим измерения активной и реактивной энергии и мощности (по модулю) 3 канала в прямом направлении (конфигурируемый);

-    двунаправленный реверсный режим измерения активной и реактивной энергии и мощности, 4 канала (конфигурируемый);

-    однонаправленный реверсный режим измерения активной и реактивной энергии и мощности (по модулю) в обратном направлении (конфигурируемый).

В таблицах 1-4 приведены знаки направления активной и реактивной мощности однофазных и трехфазных измерений и каналы учета энергии в зависимости от положения вектора полной мощности и конфигурирования счетчика.

Таблица 1 - Знаки мощностей однофазных и трехфазных измерений в двунаправленном режиме_

Таблица 2 - Знаки мощностей однофазных и трехфазных измерений в однонаправленном режиме

Таблица 3 - Знаки мощностей однофазных и трехфазных измерений в реверсном двунаправленном режиме_

однонаправленном режиме

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (Мп формулы (1), (6), Q±Qп формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

Функциональные возможности

Счетчики обеспечивают:

-    многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в трехфазной системе и не тарифицированный пофазный учет;

-    не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе;

-    ведение двух четырехканальных массивов профиля мощности нагрузки с программируемым временем интегрирования;

-    ведение многоканального профиля параметров с программируем временем интегрирования;

-    измерение параметров трехфазной сети и параметров качества электрической энергии;

-    ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой, с возможностью аппаратной блокирования срабатывания, и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнений

Счетчики выпускаются в различных модификациях, которые отличаются номинальным (базовым) током, номинальным напряжением, способом подключения к электрической сети, наличием реле управления нагрузкой, наличием радиомодема, способом установки (внутри или снаружи помещений, на DIN-рейку), типом встроенного интерфейсного модуля и типом установленного дополнительного интерфейсного модуля. Счётчики всех вариантов исполнения имеют оптический интерфейс. Варианты исполнения счетчиков приведены в таблице 5. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 6. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 7.

Таблица 5 - Варианты исполнения счетчиков

Таблица 6 - Типы встраиваемых интерфейсных модулей для счетчиков наружной установки (ПСЧ-4ТМ.06Т.40 - ПСЧ-4ТМ.06Т.4з)_

Таблица 7 - Типы устанавливаемых дополнительных интерфейсных модулей для счетчиков внутренней установки (ПСЧ-4ТМ.06Т.01, ПСЧ-4ТМ.06Т.03, ПСЧ-4ТМ.06Т.05,

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять из наименования счетчика, условного обозначения варианта исполнения в соответствии с таблицей 5, условного обозначения типа встроенного интерфейсного модуля в соответствии с таблицей 6 (может отсутствовать), условного обозначения типа устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (может отсутствовать), номера настоящих технических условий.

Пример записи счётчика: «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06ТЖ^^ ФРДС.411152.008ТУ», где

XX - условное обозначение варианта исполнения счетчика в соответствии с таблицей 5;

YY - условное обозначение встроенного интерфейсного модуля в соответствии с таблицей 6 (00 - нет встроенного интерфейсного модуля);

ZZ - условное обозначение устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (00 - нет устанавливаемого дополнительного интерфейсного модуля).

Счётчики наружной установки вариантов исполнения 40-41 (таблица 5) должны поставляться с терминалами в двух вариантах исполнения, что в явном виде указывается при заказе:

-    Т-1.02МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

-    Т-1.02МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Примеры записи счётчика

1    «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06Т.40.02.00 ФРДС.411152.008ТУ с терминалом Т-1.02МТ»;

2    «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06Т.41.00.00 ФРДС.411152.008ТУ с терминалом Т-1.02МТ/1»;

3    «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06Т.41.10.00 ФРДС.411152.008ТУ без терминала».

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3*(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.

Счетчики с номинальным напряжением 3*(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики могут конфигурироваться для подключения к трехфазным трехпроводным сетям по схеме Арона, как двухэлементные.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики, наряду с трехфазным учетом, ведут не тарифицированный пофазный учет активной и реактивной энергии прямого и обратного направления.

Счетчики ведут архивы тарифицированной учтенной энергии, не тарифицированной энергии с учетом потерь и не тарифицированный пофазный учет (активной, реактивной прямого и обратного направления):

- всего от сброса (нарастающий итог);

-    за текущие и предыдущие сутки;

-    на начало текущих и предыдущих суток;

-    за каждые предыдущие календарные сутки глубиной до 124 дней;

-    на начало каждых предыдущих календарных суток глубиной до 124 дней;

-    за текущий месяц и 36 предыдущих месяцев;

-    на начало текущего месяца и 36 предыдущих месяцев;

-    за текущий и 10 предыдущих лет;

-    на начало текущего и 10 предыдущих лет.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль мощности нагрузки

Счетчики ведут два четырехканальных базовых массива профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Примечание - Для счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3х(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения базового массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовыми массивами профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 48, а наименования профилируемых параметров выбираться из таблицы 8. Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

-    от сброса (ручной сброс или сброс по интерфейсному запросу):

-    за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 8, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхода/возврата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Таблица 8 - Измеряемые параметры

Испытательные выходы

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться:

-    для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной прямого и обратного направления, в том числе и с учетом потерь, и четырехквадрантной реактивной);

-    для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

-    для формирования сигнала телеуправления.

-    для формирования сигнала управления нагрузкой по программируемым критериям.

-    для формирования сигнала контроля точности хода встроенных часов.

Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям.

Встроенное реле имеет возможность аппаратной блокировки срабатывания.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 9.

Таблица 9 - Журналы событий

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

-    10 секунд для частоты сети.

-    10 минут для остальных параметров.

Перечень журналов ПКЭ и глубина хранения каждого журнала приведены в таблице 10.

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 11.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Таблица 10 - Журналы ПКЭ

Таблица 11 - Журналы провалов и перенапряжений

Устройство индикации

Счетчики внутренней установки и счетчики для установки на DIN-рейку (таблица 5), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и одну кнопку управления режимами индикации. Счетчики наружной установки (таблица 5) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал Т-1.02МТ или Т-1.02МТ/1, подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых

параметров и кнопку управления режимами индикации, как и счетчики внутренней

установки.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

-    учтенную активную и реактивную энергию прямого и обратного направления по каждому из четырех тарифов и по сумме тарифов;

-    значение потребленной электрической энергии на начало текущего месяца суммарно и по тарифным зонам.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 8. Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе:

-    версию программного обеспечения (ПО) (18.00.ХХ);

-    контрольную сумму метрологически значимой части ПО (884Е);

-    загруженность процессора «EFF»;

-    свободная память «FhP»;

-    сетевой адрес «CA» короткий.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 5 - 7. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 5 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTe(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

-    ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

-    СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;

-    Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Счетчики обеспечивают возможность передачи сообщений в интеллектуальную систему учета при открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации. Схема пломбирования счетчиков приведена на рисунках 1, 2, 3.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки зажимов, крышки интерфейсных соединителей и батареи и крышки счетчика.

Электронные пломбы энергонезависимые, работают как во включенном, так и в вы-

ключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

Заводской десятизначный номер наносится на панель счетчика методом лазерной маркировки.

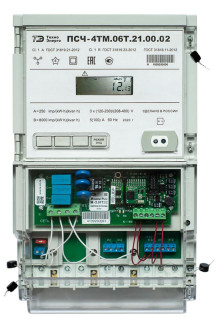

Общий вид счетчиков внутренней установки (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1.

Общий вид счетчиков наружной установки (таблица 5) с удаленным терминалом, который может входить в состав комплекта поставки счетчиков наружной установки, схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 2.

18092 00007

Место для навесной пломбы со знаком ОТК

Место для навесной пломбы со знаком поверки

Место для навесных пломб обслуживающей организации

Рисунок 2 - Общий вид счетчика наружной установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Общий вид счетчиков установки на DIN-рейку (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 3.

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО;

Е-42 - ошибка КС метрологически значимой части ПО;

Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 12. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа: первой поле - код устройства (18 - ПСЧ-4ТМ.06Т); второе поле - номер версии метрологически значимой части ПО (00); третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 13 - Метрологические характеристики

±1,0

±1,5

±1,5

±1,0

±1,5

±1,5

±1,5

±1,0

±1,5

±1,5

5q

(25i+ 25u) (25i + 45u) РР

+ 5Рп •

п

5

Р

Р ± Р

Q

Р ± Р

п J

п

Qr

■+5,

Q

Qn

Q ± Qr

Q ± Q

п J

(5p+5s)

(5Q+5s)

(5Q+5p)

2) непосредственного включения класса точности 1: при 0, Иб < I < Iмакс, COSф=1, COSф=0,5 при 0,05I6 < I < 0, Иб, сosф=1 при 0, Иб < I < Iмакс COSф=0,25

-    реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 5q, счетчиков:

1)    трансформаторного включения класса точности 1 : при 0,05!ном < I < !макс, sinф=1, sinф=0,5

при 0,01I ном < I < 0,05Iном, Sinф 1 при 0,02I ном < I < 0,05!ном, sinф 0,5 при 0,05Iном < I < Iмакс, s^=0,25

2)    непосредственного включения класса точности 1: при 0, Иб < I < Iмакс, sinф=1, sinф=0,5

при 0,05I6 < I < 0,Ш, sinф=1

-    при 0,Иб < I < Iмакс, sinф=0,25

-    полной мощности, 5s, (аналогично реактивной мощности);

-    мощности активных потерь, 5ph

-    мощности реактивных потерь, 5Qп

-    активной энергии и мощности с учетом потерь (прямого и обратного направления), 5P ±Рп

-    реактивной энергии и мощности с учетом потерь (прямого и обратного направления), 5Q±Qп

-    коэффициента активной мощности, 5kp

-    коэффициента реактивной мощности, 5kQ

-    коэффициента реактивной мощности, 5ktg

Средний температурный коэффициент в диапазоне температур от -40 до +70 °С, %/К, при измерении:

-    активной энергии и мощности

1)    трансформаторного включения

0,03

0,05

0,05

0,07

0,05

0,07

0,05

0,07

при 0,05!ном < I < Iмакс, cosф=1 при 0,05!ном < I < Шакс, cosф=0,5

2)    непосредственного включения

при 0,11б < I < 1макс, cosф=1 при 0,21б < I < 1макс, о^ф=0,5

-    реактивной энергии и мощности

1)    трансформаторного включения

при 0,051ном < I < 1макс, sinф=1 при 0,051ном < I < 1макс, sinф=0,5

2)    непосредственного включения

при 0,11б < I < 1макс, cosф=1 _при 0,21б < I < 1макс, cosф=0,5_

Таблица 14 - Основные технические характеристики

Продолжение таблицы 14

Наименование характеристики

Значение

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность

Таблица 15 - Комплект счетчиков

Сведения о методах измерений

приведены в эксплуатационном документе ФРДС.411152.008РЭ «Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.06Т. Руководство по эксплуатации. Часть 1». Раздел 2 Описание счетчика и принципа его работы.

Нормативные документы

ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

ФРДС.411152.008ТУ «Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.06Т. Технические условия».
