| Номер в госреестре | 82641-21 |
| Наименование СИ | Блоки акустической регистрации частичных разрядов |
| Обозначение типа СИ | АВМ-АЧР |
| Изготовитель | Общество с ограниченной ответственностью "АВМ-Энерго" (ООО "АВМ-Энерго"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки акустической регистрации частичных разрядов АВМ-АЧР (далее - блоки) предназначены для измерений напряжения и частоты переменного тока при акустической регистрации частичных разрядов и других разрядных процессов в высоковольтном оборудовании.
Принцип действия блоков основан на измерении электрических сигналов с выходов пьезоакустических датчиков и синхронизацией их с опорным напряжением, поступающее от трансформатора напряжения.
Блоки осуществляют непрерывный мониторинг состояния изоляции высоковольтных объектов с постоянным контролем наличия разрядных процессов и их параметров. При достижении этими параметрами заданных предупредительных и аварийных уставок выдается соответствующая сигнализация. Блоки имеют возможность связи с верхним уровнем (АСУ ТП или СМ) для выдачи требуемых значений контролируемых параметров оперативному персоналу энергообъекта.
Блоками управляет микроконтроллер, который в соответствии с заложенной в него программой осуществляет регистрацию акустических сигналов, вычисление их параметров, обмен информацией с верхним уровнем, выполнение функций сигнализации, самодиагностики и других заложенных в него функций.
Конструктивно блоки выполнены в металлическом корпусе прямоугольной формы с возможностью крепления на DIN-рейку. На передней панели блоков расположены разъемы для подключения внешних цепей и световая индикация.
Блоки формируют и передают напряжение питания постоянного тока 3,3 В, необходимое для работы пьезоакустических датчиков.
Блоки имеют 7 каналов для измерений сигналов с выходов пьезоакустических датчиков и одни для синхронизации их с опорным напряжением.

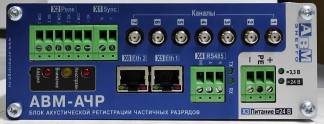

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
ЕЭРеле| EDSynci
_______
ЕЯПитание БШЯ ^
Рисунок 2 - Обозначение места пломбировки от несанкционированного доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | Ae8 firmware |
| Версия ПО | не ниже 1.13 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измеряемых величин
| Наименование характеристики | Значение |
| Диапазон измерений амплитудных значений напряжения переменного тока в каналах с 1 по 7, В | от -1,42 до +1,42 |
| Пределы допускаемой основной, приведенной к пределу измерений, погрешности измерений амплитудных значений напряжения переменного тока, % | ±10 |
| Диапазон частот напряжения переменного тока при измерениях амплитудных значений напряжения переменного тока в каналах с 1 по 7, кГц | от 50 до 200 |
| Диапазон измерений значений напряжения переменного тока в канале «Х1 Sync» - Синхронизация, В | от 2 до 82 |
| Пределы допускаемой основной, приведенной к пределу измерений, погрешности измерений значений напряжения переменного тока каналах «Х1 Sync» - Синхронизация, % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур на каждые 10 °С, % | ±5 |
| Наименование характеристики | Значение |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 23 до 25 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от - 40 до +60 до 98 при +25 °С от 84 до 106 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 190 х 90 х 165 |
| Масса, кг, не более | 1,0 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 50000 |
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блоки акустической регистрации частичных разрядов АВМ-АЧР | - | 1 шт. |
| Специализированное программное обеспечение на жестком носителе (CD-ROM/DVD-ROM) | - | 1 шт. |
| Руководство по эксплуатации | АВМР.421417.048 РЭ | 1 экз. |
| Паспорт | АВМР.421417.048 ПС | 1 экз. |
| Блоки акустической регистрации частичных разрядов АВМ-АЧР. Методика поверки | МП 206.1-119-2020 | 1 экз. |
приведены в разделе 1 документа «Блок акустической регистрации частичных разрядов АВМ-АЧР. Руководство по эксплуатации. АВМР.421417.048 РЭ».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.66-015-11489501-2017. Блок акустической регистрации частичных разрядов АВМ-АЧР. Технические условия
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
