Частотомеры универсальные ПрофКиП Ч3, 82648-21

Частотомеры универсальные ПрофКиП Ч3 предназначены для измерений частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, временных параметров импульсных сигналов (длительности, периода следования), интервалов времени, отношения частот двух сигналов, скважности сигналов и счета числа колебаний.

Документы

Описание типа

Карточка СИ

Номер в госреестре	82648-21
Наименование СИ	Частотомеры универсальные
Обозначение типа СИ	ПрофКиП Ч3
Изготовитель	Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская обл., г. Мытищи
Год регистрации	2021
Срок свидетельства	13.08.2026
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия приборов основан на формировании на установленном уровне входного сигнала и последующем измерении интервала Tx (стробсигнала), равного при временных измерениях измеряемому параметру (длительности импульса, интервалу времени) или целому числу периодов входного сигнала за установленное время измерения (счета) tc при измерении периода сигнала.

Измерение интервала Tx осуществляется счетно-импульсным методом при периоде следования меток времени To равному 2,2 или 10 нс, сформированных из опорного сигнала частотой 100 или 450 МГц.

Усилители-формирователи каналов А и В осуществляют формирование нормированных по уровню и временным параметрам сигналов, обеспечивающих выполнение логических операций по установленным для каждого измерительного режима алгоритмам. Формирование производится на уровнях запуска, устанавливаемых с помощью программируемых цифроаналоговых преобразователей (ЦАП) в автоматическом или ручном режимах.

Каналы А и В идентичны по своим схемотехническим характеристикам, обеспечивают измерение частоты в заданном диапазоне, канал С обеспечивает измерение частоты с использованием деления частоты входных сигналов.

Конструктивно приборы выполнены в унифицированном корпусе. Каркас состоит из двух боковых стенок, лицевой и задней панелей, верхней и нижней крышек. На нижней крышке расположены ножки прибора.

На задней панели прибора размещены органы подключения и вывода опорного сигнала, разъем LAN, разъем подключения сети питания и клемма заземления.

Передняя панель состоит из несущей панели, на которой закреплены:

- входные ВЧ разъемы;

- печатная плата с кнопочными переключателями управления и световыми индикаторами и дисплей для отображения результатов измерений.

Управление прибором осуществляется с помощью органов управления, размещенных на передней панели прибора.

Индикация режимов измерения, результатов измерения и вспомогательной информации осуществляется на экране прибора в алфавитно-цифровой форме.

Частотомеры универсальные ПрофКиП Ч3 выпускаются в следующих модификациях, отличающихся метрологическими, техническими характеристиками и внешним видом:

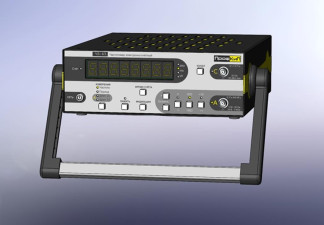

- 2-х канальные частотомеры ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 представлены на рисунке 1;

- 3-х канальные частотомеры ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 представлены на рисунке 2;

- 3-х канальные частотомеры ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102 представлены на рисунке 3.

Частотомеры универсальные ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 могут иметь опцию 101 -термостатированный опорный генератор.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Нанесение знака поверки на частотомер не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр частотомера, наносится на задней стенке в виде арабских цифр.

Место пломбировки

ID КГц Вшоц

а)

а) ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87;

б) ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96;

в) ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102

Программное обеспечение

Встроенное ПО (микропрограмма) прибора является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SW CH3
Номер версии (идентификационный номер) ПО	v.1.0
Цифровой идентификатор ПО (контрольная сумма CRC32) - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 - ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102	0x34a667f0 0x99b037d1 0xfe5690a5

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений частоты, Гц - ПрофКиП Ч3-63
- вход А	от 0,001 до 400-106
- вход С	от 0,3 109 до 2109
- ПрофКиП Ч3-84
- вход А	от 0,001 до 400-106
- вход С	от 0,3 109 до 3 109
- ПрофКиП Ч3-87
- вход А	от 0,001 до 400-106
- вход С	от 0,3 109 до 8109
- ПрофКиП Ч3-64
- вход А	от 0,001 до 400-106
- вход В	от 0,001 до 400-106
- вход В*	от 300 106 до 1500 106
- вход С	от 1,5109 до 17,85109
- ПрофКиП Ч3-88
- вход А	от 0,001 до 400-106
- вход В	от 0,001 до 400-106
- вход С	от 0,3 109 до 3 109
- ПрофКиП Ч3-96	от 0,001 до 400-106
- вход А	от 0,001 до 400-106
- вход В	от 0,001 до 400-106
- вход С	от 0,3 109 до 8109

- ПрофКиП Ч3-99 - вход А - вход В - вход В* - вход С	от 0,001 до 300 106 от 0,001 до 300 106 от 300106 до 1500106 от 1,5-109 до 17,85109
- ПрофКиП Ч3-100 - вход А - вход В - вход В* - вход С	от 0,001 до 300 106 от 0,001 до 300 106 от 300 106 до 1500106 от 1,5109 до 37,5109
- ПрофКиП Ч3-101 - вход А - вход В - вход В* - вход С	от 0,001 до 300 106 от 0,001 до 300 106 от 300 106 до 1500 106 от 1,5109 до 29,95 109
- ПрофКиП Ч3-102 - вход А - вход В - вход В* - вход С	от 0,001 до 300 106 от 0,001 до 300 106 от 300 106 до 1500 106 от 1,5109 до 40109
Пределы допускаемой относительной погрешности измерений частоты для входов А, В	5(f, P) = ± (§0 + 5зап + Atp/tc)
Пределы допускаемой относительной погрешности измерений частоты для входов B*, C	5f = ± (§0 + Atp / tc)
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора за 12 месяцев - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - опцией 101	+1-10'6 +5-10'8
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102	+2-10'7
Пределы регулировки частоты внутреннего опорного генератора, Гц, не менее - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96	+8-10'6
- ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102	+4-10'7

родолжение таблицы 2
Диапазон измерений периода, с - ПрофКиП Ч3-63
- вход А	от 2,5 10-9 до 1000
- вход С	от 500 10'12 до 3,3 10'9
- ПрофКиП Ч3-84
- вход А	от 2,5 10-9 до 1000
- вход С	от 350 10'12 до 3,3 10'9
- ПрофКиП Ч3-87
-вход А	от 2,5 10-9 до 1000
-вход С	от 150 10'12 до 3,3 10'9
- ПрофКиП Ч3-64
- вход А	от 2,5 10-9 до 1000
- вход В	от 2,5 10-9 до 1000
- вход В*	от 0,710'9 до 3,3 10'9
- вход С	от 60 10'12 до 0,7 10'9
- ПрофКиП Ч3-88	от 2,5 10-9 до 1000
-вход А	от 2,5 10-9 до 1000
-вход В	от 2,5 10-9 до 1000
-вход С	от 350 10'12 до 3,3 10'9
- ПрофКиП Ч3-96
- вход А	от 2,5 10-9 до 1000
- вход В	от 2,5 10-9 до 1000
- вход С	от 150 10'12 до 3,3 10'9
- ПрофКиП Ч3-99	от 3,3 10'9 до 1000
- вход А	от 3,3 10'9 до 1000
- вход В	от 3,3 10'9 до 1000
- вход В*	от 0,710'9 до 3,3 10'9
- вход С	от 60 10'12 до 0,7 10'9
- ПрофКиП Ч3-100	от 3,3 10'9 до 1000
- вход А	от 3,3 10'9 до 1000
- вход В	от 3,3 10'9 до 1000
- вход В*	от 0,710'9 до 3,3 10'9
- вход С	от 30-10'12 до 0,7 • 10-9
- ПрофКиП Ч3-101	от 3,3 10'9 до 1000
- вход А	от 3,3 10'9 до 1000
- вход В	от 3,3 10'9 до 1000
- вход В*	от 0,710'9 до 3,3 10'9
- вход С	от 40 10'12 до 0,7 10'9

- ПрофКиП Ч3-102 - вход А - вход В - вход В* - вход С	от 3,3 10'9 до 1000 от 3,3 10'9 до 1000 от 0,710'9 до 3,3 10'9 от 25 10'12 до 0,7 10'9
Пределы допускаемой относительной погрешности измерений периода для входа А, В	5(f, P) = ± (§0 + §зап + Atp/tc)
Пределы допускаемой относительной погрешности измерений периода для входа B*, C	§f = ± (§0 + Atp / tc)
Диапазон измерений длительности импульсов, с - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - вход А - ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП, Ч3-101, ПрофКиП Ч3-102 - вход А, В	от 5 10-9 до 1000 от 50 10'9 до 500
Пределы допускаемой абсолютной погрешности измерений длительности импульсов, с	Atx = + (§0'tx + Atj/р + Atзап + Atр)
Диапазон измерений временных интервалов, с - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - вход А - ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102 - вход А, В	от 50 10'9 до 500 от 50 10'9 до 500
Пределы допускаемой абсолютной погрешности измерений измерения временных интервалов, с	Atx = ± (§0'tx + Atj/р + Atзап + Atр)
Диапазон измерений отношения частот	от 0,000 000 000 01 до 999 999 999 999
Пределы допускаемой абсолютной погрешности измерений отношения частот	§ = ± (§зап /tcf + 1/ tc^)
Примечания: 1. §0 — относительная погрешность по частоте опорного внутреннего или внешнего сигнала. 2. §зап — относительная погрешность запуска — случайная составляющая погрешности, обусловленная влиянием внутренних шумов измерительного тракта, отношением сигнал/шум входного сигнала и крутизной перепада напряжения входного сигнала в точке запуска.

3. Atp - аппаратурная разрешающая способность - случайная составляющая погрешности, обусловленная несовпадением фаз входного и опорного сигналов, равная:

± 2.3-10'9 с, для ПрофКиП Ч3-63, ПрофКиП Ч3-64, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-88, ПрофКиП Ч3-96;

± 110'8 с, для ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102.

4. to - время счета прибора.

5. tx - измеряемый временной интервал, с.

6. Atjp. - погрешность измерения, обусловленная погрешностью установки уровней запуска. Atзап. - случайная составляющая погрешности, обусловленная влиянием шумов измерительных трактов, отношением сигнал/шум входного сигнала и крутизной перепада напряжения входного сигнала в точке запуска;

7. Погрешность запуска не должна выходить за пределы значений, вычисленных по формуле:

§зап = ± 2- (3ош + U^/S-tc ,

где Ош - приведенное к входу измерительного тракта среднеквадратическое значение шума в рабочей полосе частот, которое не должно превышать 1-10-4 В.

Uп [B] - напряжение помехи входного сигнала (пиковое значение), если помеха имеет случайный характер с эффективным значением Оп, то № = 3оп;

S - крутизна перепада напряжения входного сигнала в точке запуска, В/с.

Для синусоидального входного сигнала при уровне запуска, равном нулю, значение крутизны S = 2rcf Urn/Kir. Для импульсного входного сигнала S = Um/t<£- Kir. (Um -амплитуда сигнала, Катт - коэффициент ослабления аттенюатора, t<^ - длительность фронта импульса). Катт=1 или 10 в зависимости от положения клавиши х1/х10.

Погрешность Atур не должна выходить за пределы значений, рассчитанных по формуле:

Atур = ± (| AUур1-Катr/Sll + | AUур2-Катr/S2l ),

где AUjp1,2 - погрешность установки уровней запуска каналов А и В, не выходящая за пределы ± 0,05 В;

S1,2 - значение крутизны сигнала по входам А и В, В/с.

Погрешность Atзап не должна выходить за пределы значений, рассчитанных по формуле:

Atзап =±(l Atзапll + l Atзап2l ),

где Atзапl,2 - погрешность запуска каналов А и В.

Погрешность Atзапl,2 не должна превышать значений, рассчитанных по формуле: Atзап1,2 = (3Ош + ип1,2)- К атт / S1,2 где ип1,2 - пиковое значение помехи по входам А и В.

Окончание таблицы 2

В режиме однократного (N=1) измерения интервала времени разрешающая способность измерения:

Atр =± 1-10"8 с.

В режиме статистического усреднения по N однократным измерениям :

AtрN =± 1-10-8 / VN

значение N выбирается из ряда 10, 100, 1000.

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Номинальное значение частоты опорного кварцевого генератора, МГ ц	10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее	0,3
Входное сопротивление каналов А, В, Ом	1106; 50
Входное сопротивление канала В*, Ом	50
Входное сопротивление канала С, Ом	50
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	8
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	220+22 50+0,5
Габаритные размеры (ширина х высота х глубина), мм, не более - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 - ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102	280x340x90 280x340x130 250x320x140
Масса, кг, не более - ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87 - ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96 - ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102	5.5 6 6.5
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность, % — атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106

Знак утверждения типа

наносится на переднюю панель частотомера методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Частотомер универсальный	ПрофКиП Ч3-63, ПрофКиП Ч3-84, ПрофКиП Ч3-87, ПрофКиП Ч3-64, ПрофКиП Ч3-88, ПрофКиП Ч3-96, ПрофКиП Ч3-99, ПрофКиП Ч3-100, ПрофКиП Ч3-101, ПрофКиП Ч3-102	1 шт.
Опция 101	-	По отдельному заказу
Руководство по эксплуатации	ПРШН.411142.003-2020 РЭ	1 экз.
Формуляр	ПРШН.411142.003-2020 ФО	1 экз.
Шнур питания	SCZ-1	1 шт.
