| Номер в госреестре | 82652-21 |
| Наименование СИ | Балансомеры |
| Обозначение типа СИ | ПЕЛЕНГ СФ-08-21 |
| Изготовитель | Открытое акционерное общество "Пеленг" (ОАО "Пеленг"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Балансомеры ПЕЛЕНГ СФ-08-21 (далее - балансомеры) предназначены для измерений радиационного баланса исследуемой поверхности в естественных условиях, то есть разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Принцип действия балансомеров основан на преобразовании тепловой энергии в электрическую. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности чувствительного элемента, в термобатарее вырабатывается электродвижущая сила (далее - ЭДС) постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу).
Аналоговый сигнал с преобразователя радиационного баланса поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму и далее поступает на преобразователь интерфейсов RS-485, подключенный к ПК. Информация на ПК отображается с помощью программного обеспечения «Peleng Meteo». При использовании преобразователя радиационного баланса электронного цифровой сигнал по интерфейсу RS-485 поступает непосредственно на ПК через преобразователь интерфейсов. Информация на ПК отображается программным обеспечением «Peleng Meteo».
Балансомеры состоят из преобразователя радиационного баланса и блока электронного или преобразователя радиационного баланса электронного.
Заводской номер наносится на преобразователь радиационного баланса, преобразователь радиационного баланса электронный и блок электронный методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке и/или паспорт.

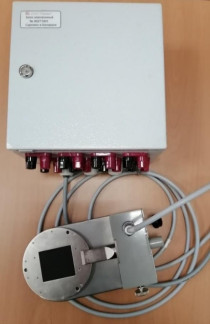

Общий вид балансомеров приведен на рисунке 1.
Для защиты от несанкционированного доступа применяется замок на блоке электронном (схема расположения замка приведена на рисунке 2).
Рисунок 2 —Расположение замка на блоке электронном
1 - замок
Балансомеры ПЕЛЕНГ СФ-08-21 имеют автономное программное обеспечение (далее -ПО) «Peleng Meteo», которое обеспечивает управление работой балансомеров, а также сбор, обработку, передачу и хранение результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Peleng Meteo |
| Номер версии (идентификационный номер) ПО | не ниже 2.6.2.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений радиационного баланса, кВт/м2 | от 0,01 до 1,6 |
| Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ±10 |
| Коэффициент преобразования, мВм2/кВт, не менее | |
| Разность коэффициентов преобразования сторон (асимметрия преобразователя), %, не более | ±5 |
| Время установления выходного сигнала, с, не более | 20 |
| * конкретное значение коэффициента преобразования устанавливается при поверке и указывается в паспорте | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение | ||
| Диапазон показаний радиационного баланса, кВт/м2 | от 0,01 до 2,0 | ||
| Спектральный диапазон, мкм | от 0,28 до 40,0 | ||
| Поправочный множитель к показаниям преобразователя радиационного баланса при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра, не более: - от 0 до 15 м/с - от 3 до 7 м/с | 0,040 0,048 | ||
| Напряжение питания, от сети постоянного тока, В | от 21,6 до 26,4 | ||
| Потребляемая мощность, не более, Вт | 5 | ||
| Габаритные размеры, мм, не более: - преобразователь радиационного баланса; - преобразователь радиационного баланса электронный; - блок электронный | длина | ширина | высота |
| 210 | 110 | 40 | |
| 210 | 115 | 25 | |
| 200 | 200 | 120 | |
| Масса, кг, не более: - преобразователь радиационного баланса; - преобразователь радиационного баланса электронный; - блок электронный | 1,2 1,05 3,0 | ||
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Срок службы, лет | 10 | ||
| Выходной интерфейс: - аналоговый выход, мВ | RS-485 | ||
| от 0,05 до +30,00 | |||
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, гПа | от -60 до +80 от 0 до 100 от 600 до 1100 | ||
наносится на титульный лист эксплуатационной документации типографским способом и на корпус балансомера ПЕЛЕНГ СФ-08-21 методом лазерной гравировки.
Таблица 4 - Комплектность балансомеров ПЕЛЕНГ СФ-08-21
| Наименование | Обозначение | Количество |
| Преобразователь радиационного баланса | - | 1 шт.* |
| Преобразователь радиационного баланса электронный | - | 1 шт.* |
| Блок электронный | - | 1 шт.* |
| Комплект монтажных частей | - | 1 комплект* |
| Модули для работы с актинометрическими приборами программного комплекса «Peleng Meteo» | 1530.100230519.6284-02 | 1 шт.* |
| Руководство по эксплуатации | 6256.00.00.000 РЭ | 1 шт.* |
| Паспорт | 6256.00.00.000 ПС | 1 шт.* |
| Методика поверки | МП 254-0106-2021 | 1 шт.* |
| * - Комплектация уточняется при заказе, осуществляется в соответствии с договором поставки | ||
приведены в разделе 2 Руководства по эксплуатации «Балансомер ПЕЛЕНГ СФ-08-21».
Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды» п. 9.15.
Приказ Росстандарта от 29.12.2018 г. № 2815 «Об утверждении государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»
Технические условия ТУ ВУ100230519.179-2021.
