Весы автомобильные ПВТ, 82659-21

Назначение

Весы автомобильные «ПВТ» (далее - весы) предназначены для измерений массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Весы состоят из:

-    грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);

-    весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).

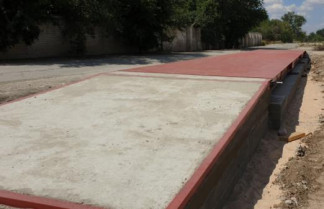

ГПУ включает в себя от одной до шести секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.

В весах используются следующие датчики:

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер 7581919), модификации: ZSFY-A-20t; ZSFY-A-30t; ZSFY-A-40t.

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер 77382-20), модификации: SQB-A-10t.

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, ^lumn производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер 55371-19), модификации: H8C; HM9B.

-    датчики весоизмерительные тензорезисторные Digital Load Cell производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер 55634-19), модификации: DHM9B; DBM14K.

-    датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер 50842-12);

-    датчики весоизмерительные сжатия 740D производства «UTILCELL», Испания (регистрационный номер 49772-12);

-    датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер 54471-13) модификации: WBK-30D; WBK-50D.

-    датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 60480-15), модификации: C16A, C16i;

-    датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 44780-10), модификации: МВ 150-30-С3, МВ 150-40-С3, МВ 150-60-С3;

-    датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 53673-13), модификации: М-50-С3, М-70-С3;

-    датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный номер 67871-17) модификации: C16A, C16i;

-    датчики весоизмерительные сжатия RC3 производства «Flintec GmbH», Германия (регистрационный номер 50843-12), модификации: RC3-30t C3, RC3-40t C3, RC3-50t C3,

RC3-30t C4, RC3-40t C4, RC3-50t C4;

-    датчики весоизмерительные цифровые сжатия RC3D производства «Flintec GmbH», Германия (регистрационный номер 50844-12), модификации: RC3D-30t C3, RC3D-40t C3, RC3D-50t C3, RC3D-30t C4, RC3D-40t C4, RC3D-50t C4;

-    датчики весоизмерительные тензорезисторные на сжатие LS, LSC, MNC, WBK, WBS и на изгиб DSB-B производства «CAS Corporation», Республика Корея (регистрационный номер 31532-09) модификации: WBK-30^ WBK-50^

-    датчики весоизмерительные сжатия 740DMET ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер 71570-18).

В весах используются следующие приборы весоизмерительные:

-    приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер 50968-12) модификации: CI-5010A, CI-6000A, CI-2001A, CI-2001B, CI-200A, CI-200S/SC;

-    терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер 54472-13), модификации: CI-200D, CI-600D;

-    приборы весоизмерительные DIS2116, DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 61809-15) модификации: DIS2116;

-    приборы весоизмерительные FT производства «Flintec GmbH», Германия (регистрационный номер 58487-14) модификации: FT-11, FT-11D, FT-111, FT-111D, FT-112, FT-112D, FT-10;

-    весоизмерительный преобразователь ТВ (регистрационный номер 37794-08), производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-003/05Д, ТВИ-003/05Д, ТВ-019;

-    приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер 61378-15) модификации: МИ ВДА/12Я, МИ ВДА/12ЯС;

-    приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер 75654-19) модификации: М0600, М0601, М0808, М10;

-    приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер 72048-18) модификации: ТИТАН 9/ ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3 ЦС, ТИТАН 3Ц, ТИТАН Н12/ТИТАН Н12ЖС.

В модификациях весов, оснащенных датчиками с аналоговым выходным сигналом и прибором М0808 для отображения результатов измерений, используется персональный компьютер.

В модификациях весов, оснащенных датчиками 740DMET с цифровым выходным сигналом в качестве терминала, используется прибор Микросим М10 или персональный компьютер.

Весы автомобильные «ПВТ» выпускаются в модификациях, отличающимися значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГПУ.

По конструктивному исполнению грузоприёмного устройства весы подразделяются на платформенные и колейные.

Модификации весов определяются структурой условного обозначения «ПВТ» -[1]-[2]-[3]-[4]-[5], где [1] - вид исполнения (А - платформенные, Б - колейные);

[2]    - наибольший предел взвешивания (Max т.);

[3]    - длинна грузоприемного устройства;

[4]    - количество секций грузоприемного устройства;

[5]    - исполнение в зависимости от количества интервалов взвешивания (1 или 2). Весы снабжены следующими устройствами и функциями (в скобках указаны

соответствующие пункты ГОСТ OIML R 76-1-2011):

-    автоматическое устройство установки на нуль (Т.2.7.2.3);

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    устройство тарирования (выборки массы тары) (T.2.7.4);

-    устройство предварительного задания значения массы тары (T.2.7.5);

-    показывающее устройство с расширением (для комплектации весов с применением приборов весоизмерительных DIS 2116) (Т.2.6).

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:

-    товарный знак предприятия-изготовителя;

-    наименование, тип весов;

-    семейство весов;

-    класс точности;

-    максимальная нагрузка (Мах), кг;

-    минимальная нагрузка (Min), кг;

-    действительная цена деления, кг;

-    поверочный интервал весов в виде е;

-    диапазон рабочих температур (от + до -);

-    заводской (серийный) номер;

-    год выпуска;

-    наименование предприятия-изготовителя;

-    параметры электропитания;

-    номер ТУ

-    страна производитель

Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

мччп

Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных «ПВТ» приведена на рисунке 3.

FT-11, FT-111, FT-112, FT-1 ID, FT-11 ID, FT-112D (тип корпуса панельный)

У** >-/

Место пломбирования, нанесения знака поверки

Место нанесения разрушаемых наклеек

от

ДАТЧЖ

И*Т» м

(5 &

М0600

ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН Н12Ж, ТИТАН Н12

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных «ПВТ»

Программное обеспечение

Программное обеспечение (далее — ПО) весов, необходимое для реализации процедуры взвешивания в статическом режиме является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением».

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Предотвращение воздействий и защита законодательно контролируемых параметров во встроенном ПО обеспечивается: защитной пломбой (наклейкой), которая находится на корпусе прибора и ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы, либо используется принцип электронной пломбы (клейма), отображающейся в журнале событий, показания которого меняются при изменении метрологически значимых параметров регулировки и настройки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................средний (III).

Диапазон выборки массы тары, % от Max......................................................50

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Весы с числом поверочных интервалов n более 3000 устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) в едини

цах цены поверочного деления (е) для весов «ПВТ»:

от Min до 500е включ...........................................................................................±0,5 e (1,0 e);

св. 500е до 2000е включ......................................................................................±1,0 e (2,0 e);

св. 2000е до Max включ.......................................................................................±1,5 e (3,0 e).

Пределы погрешности устройства установки нуля,

в единицах цены поверочного деления (е)...............................................................................±0,25 е;

Реагирование, в единицах цены поверочного деления (е)..........................................................1,4 е;

Невозврат к нулю, в единицах цены поверочного деления (е)...............................................±0,5 е.

Таблица 3 - Основные технические характеристики

Значение

Наименование характеристики

Параметры электропитания весов от сети переменного тока:

-    напряжение переменного тока, В

от 187 до 242 от 49 до 51

-    частота, Гц

Потребляемая мощность, В*А, не более:

25

Диапазон рабочих температур для индикаторов и терминалов, 0C

от - 10 до +40

Диапазон рабочих температур для размещения ГПУ, при использовании датчиков 0C:

-    M-50-C3;

-    WBK 50T;

-    HM9B, DHM9B, H8C, DBM14K, 740, 740D, М-70-С3, МВ150-30-С3, МВ150-40-С3, МВ150-60-С3;

-    ZSFY-A-20t, ZSFY-A-30t, ZSFY-A-40t, WBK 30T, 740DMET, SQB-A-10t, WBK 30D, WBK 50D;

-    RC3D-30t C3, RC3D-40t C3, RC3D-50t C3, RC3D-30t C4, RC3D-40t C4, RC3D-50t C4, RC3-30t C3, RC3-40t C3, RC3-50t C3, RC3-30t C4, RC3-40t C4,

RC3-50t C4;

-    C16i, C16A

Габаритные размеры ГПУ весов, м, не более:

25

5

-    длина

-    ширина_

Масса весов, т, не более:

15

Средний срок службы, лет, не менее:

10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.3 Руководства по эксплуатации на весы автомобильные «ПВТ».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.29.31-001-41011375-2020 «Весы автомобильные «ПВТ». Технические условия»
