| Номер в госреестре | 82663-21 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | SPG |
| Изготовитель | «Rosemount, Inc.», 8200 Market Boulevard, Chanhassen, MN 55317, USA (США); 6021 Innovation Boulevard, Shakopee, MN 55344, USA (США) Производственные площадки: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building No 1, South of Shengfa |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры SPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разрежения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола.
Измерительный механизм манометров прямого действия работает по принципу тензоре-зистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола.
Манометры SPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку.
Манометры SPG имеют следующие модификации:
G - для измерения избыточного давления;
A - для измерения абсолютного давления;
V - для измерения давления-разрежения (вакуум);
С - для измерения избыточного давления и давления-разрежения (вакуум);
M - для измерения избыточного давления и давления-разрежения (вакуум), симметричная шкала.

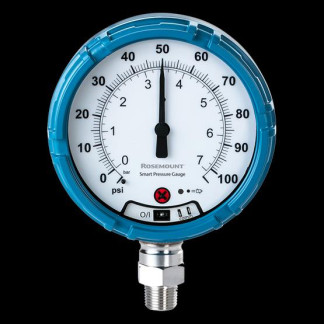

Общий вид манометра представлен на рисунке 1.
Пломбирование манометров не предусмотрено.
Нанесение знака поверки на манометры не предусмотрено.
Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPG.CODE |
| Номер версии (идентификационный номер) ПО | не ниже 3 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений 1), МПа2): - избыточного и давления-разрежения (вакуум) - абсолютного давления | от -0,1 до +68,95 от 0 до +68,95 |
| Пределы допускаемой основной приведённой погрешности от диапазона измерений, %: - по индикатору - по цифровому выходному сигналу | ±1,5 ±0,5 |
| Вариация показаний | не превышает абсолютного значения допускаемой основной погрешности |
| Пределы допускаемой дополнительной приведённой погрешности от диапазона измерений и от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, % | ±0,3 |
| Предельно допускаемое рабочее избыточное давление, МПа | от 5,17 до 103,4 в зависимости от диапазона измерений |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28; до 80; от 84,0 до 106,7 |
| 1) Указаны максимально возможные диапазоны измерений. 2) В манометрах могут применяться другие единицы измерения давления, допущенные к применению в РФ. Информация о единицах измерения давления манометра указана в эксплуатационной документации. | |
| Наименование характеристики | Значение |
| Выходной сигнал | HART |
| Электрическое питание, В | 3,6 |
| Габаритные размеры, мм, не более - диаметр - длина | 144 191 |
| Масса, кг, не более | 0,82 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +85 от 0 до 95 от 84,0 до 106,7 |
| Маркировка взрывозащиты | Ex ia IIC T4 Ga |
| Степень защиты от воды и пыли по ГОСТ 14254-2015 | IP66, IP67 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Манометр | 1 шт. | В соответствии с заказом | |
| Руководство по эксплуатации | 1 экз. * | ||
| Паспорт | 1 экз. | ||
| Методика поверки | МП-04-2020-20 | 1 экз.* | |
| Модуль питания | 1 шт. | ||
| Комплект монтажных частей | По заказу | ||
| * Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 манометров, поставляемых в один адрес. | |||
приведены в 4 разделе «Эксплуатация и техническое обслуживание» документа «Манометры SPG. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к манометрам
Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1 • 10"1 до 1-107 Па»
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».
Техническая документация фирмы «Emerson Process Management, Rosemount Inc»,
США.
