| Номер в госреестре | 82669-21 |
| Наименование СИ | Актинометры ПЕЛЕНГ |
| Обозначение типа СИ | СФ-12-21 |
| Изготовитель | Открытое акционерное общество "Пеленг" (ОАО "Пеленг"), Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Актинометры ПЕЛЕНГ СФ-12-21 (далее - актинометры) предназначены для измерений прямой энергетической освещенности солнечным излучением.
Принцип действия актинометра основан на преобразовании манганин-константановыми термоэлементами энергетической освещенности, создаваемой солнечным излучением, в электрический сигнал в аналоговой форме. Далее сигнал поступает на вход блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на табло блока электронного.
Актинометры состоят из преобразователя и блока электронного. Блок электронный может быть подключен к ПК по интерфейсу RS-485. В процессе эксплуатации значения прямой энергетической освещенности солнечным излучением, отображаются в программном обеспечении «Peleng Meteo» в окне отображения работы датчика, либо могут быть рассчитаны по мгновенным значениям, с учетом коэффициента преобразования.
Знак поверки наносится на свидетельство о поверке и/или на корпус актинометра. Заводской номер наносится на корпус актинометра и блока электронного электронного гравировкой.
Общий вид актинометров представлен на рисунке 1.
Схема пломбирования представлена на рисунке 2.

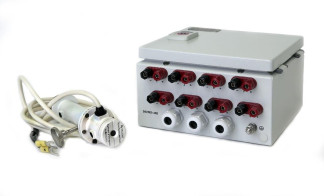

1 -блок электронный; 2 - преобразователь Рисунок 1 - Общий вид актинометров
Актинометры имеют автономное программное обеспечение (ПО) «Peleng Meteo», которое обеспечивает управление работой актинометров, а также сбор, обработку, передачу и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Peleng Meteo |
| Номер версии (идентификационный номер) ПО | не ниже 2.6.2.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерения прямой энергетической освещенности солнечным излучением, кВт/м2 | от 0,01 до 1,6 |
| Пределы допускаемой основной относительной погрешности измерений прямой энергетической освещенности солнечным излучением, % | ±3 |
| Пределы дополнительной относительной погрешности измерений прямой энергетической освещенности солнечным излучением, вызываемой отклонением температуры воздуха от нормального значения, 20 °С, на каждые 10 °С, % | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С | от 15 до 25 |
| Коэффициент преобразования при нормальном падении радиации, не менее, мВ-м2/кВт | 4* |
| * конкретное значение коэффициента преобразования устанавливается при поверке и указывается в паспорте | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Напряжение питания, от сети постоянного тока, В | 24,0±2,4 |
| Потребляемая мощность блока электронного, В-А | 15 |
| Диапазон длин волн (спектральный диапазон), мкм | от 0,3 до 40 |
| Габаритные размеры, мм, не более: - преобразователь - блок электронный | 210X115X25 200X200X120 |
| Масса, кг, не более: - преобразователь - блок электронный | 1,00 3,00 |
| Длина кабеля, соединяющего преобразователь с блоком электронным, не менее, м | 7,0 |
| Время установления выходного сигнала, не более, с | 40 |
| Выходной интерфейс | RS-485 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет | 10 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, гПа | от -60 до +80 от 0 до 100 от 600 до 1100 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус актинометра методом трафаретной печати.
| Таблица 4 - Комплектность актиномет | ров ПЕЛЕНГ СФ-12-21 | |
| Наименование | Обозначение | Количество |
| Преобразователь | - | 1 шт.1 |
| Преобразователь электронный | - | 1 шт.* |
| Блок электронный | - | 1 шт. * |
| Комплект монтажных частей | - | 1 шт. * |
| Модули для работы с актинометрическими приборами программного комплекса «Peleng Meteo» | 1530.100230519.6284-02 | 1 шт.* |
| Паспорт | 6265.00.00.000 ПС | 1 шт. |
| Руководство по эксплуатации | 6265.00.00.000 РЭ | 1 экз. |
| Методика поверки | МП 254-0103-2020 | 1 экз. |
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
1
Комплектация осуществляется в соответствии с договором поставки.
приведены в руководстве по эксплуатации «Актинометры ПЕЛЕНГ СФ-12-21»
Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»
Приказ Росстандарта от 29.12.2018 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»
Технические условия ТУ BY100230519. 185-2021 «Актинометры ПЕЛЕНГ СФ-12-21»
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
