| Номер в госреестре | 82675-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TAT |
| Изготовитель | "FRER s.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТАТ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой и одним коэффициентом трансформации.
Трансформаторы выпускаются в следующих модификациях: ТАТ022, ТАТ050, ТАТ060, ТАТ061, ТАТ063, ТАТ064, ТАТ079, ТАТ081, ТАТ082, ТАТ084, ТАТ085, ТАТ090, ТАТ101, ТАТ106, ТАТ125, ТАТ126, ТАТ127, ТАТ128, ТАТ129, ТАТ165, ТАТ225, отличающихся конструктивными особенностями, а также метрологическими и массогабаритными характеристиками.
Трансформаторы встроенной первичной обмотки не имеют, в качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Вторичная обмотка трансформатора намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора.
Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
ТАТААА BBB C DD V
|_ Дополнительный индекс «V» для трансформаторов,
выпущенных по заказу с вертикальным расположением окна магнитопровода вместо горизонтального расположения
- Номинальный вторичный ток, где 01=1 А, 05=5 А
_ Класс точности (X=0,5; 1; 3; Y=0,5S; J=0,2; S=0,2S; K=5P5*;
L=5P10*; M=5P15*; N=5P20*)
Номинальный первичный ток, А, где K=1000; например 1K5=1500; 050=50; 200=200
- Конструктивный вариант исполнения
- Тип трансформаторов
* - Для вторичных обмоток для защиты с учетом номинальной предельной кратности.
Рабочее положение трансформаторов в пространстве - любое.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид трансформаторов представлен на рисунке 1.

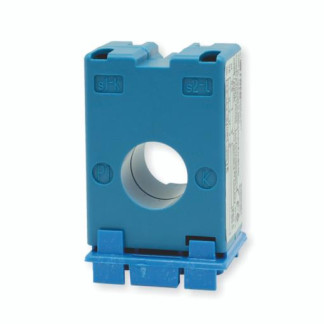

Трансформатор тока ТАТ022 Трансформатор тока ТАТ050
Трансформатор тока TAT060
Трансформатор тока TAT061
Трансформатор тока ТАТ084
Трансформатор тока ТАТ085
Трансформатор тока ТАТ090
Трансформатор тока ТАТ101
Трансформатор тока ТАТ106
Трансформатор тока ТАТ125
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока TAT022, TAT050
| Наименование характеристики | Значение для модификации | |||||||||||
| TAT022 | TAT050 | |||||||||||
| Номинальный первичный ток, /1ном, А | Номинальная вторичная нагрузка S2ном, ВА* | |||||||||||
| 40 | 1,2 | - | - | - | - | - | - | - | - | - | - | - |
| 50 | 1,2 | - | - | - | - | - | - | - | - | - | - | - |
| 60 | 1,5 | - | - | - | - | - | - | - | - | - | - | - |
| 80 | 2,5 | 1 | - | - | - | - | - | - | - | - | - | - |
| 100 | 3 | 1,5 | - | 4 | 3 | - | - | - | 5 | 2 | 1 | 1 |
| 120 | 4 | 2 | - | - | - | - | - | - | - | - | - | - |
| 150 | 5 | 3 | 1 | 10 | 5 | - | - | - | 5 | 3,5 | 1,5 | 1,5 |
| 200 | 2 | 1,5 | 1 | 20 | 15 | - | 5 | 1,5 | 7 | 5 | 2,5 | 2 |
| 250 | 3 | 1,5 | 1 | 25 | 15 | - | 5 | 5 | 8 | 6 | 3 | 2,5 |
| 300 | 4 | 2 | 1 | 25 | 15 | 1 | 5 | 6 | 8,5 | 7 | 3,5 | 3 |
| 400 | 5 | 3 | 1,5 | 25 | 15 | 2 | 5 | 6 | 10 | 7 | 4 | 3,5 |
| 500 | 6 | 4 | 2 | 25 | 15 | 3 | 5 | 6 | 10 | 9 | 5 | 3,5 |
| 600 | 7 | 5 | 2,5 | 25 | 15 | 5 | 5 | 6 | 12,5 | 10 | 6 | 2,5 |
| 800 | - | - | - | - | - | - | - | - | 12,5 | 10 | 7 | 3 |
| 1000 | - | - | - | - | - | - | - | - | 15 | 10 | 8 | 3,5 |
| Класс точности по ГОСТ 7746-2015 | 3 | 1 | 0,5 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P | 5P |
| Номинальный вторичный ток, /2ном , А | 1 или 5 | |||||||||||
| Номинальное напряжение, Цном, кВ | 0,66 | |||||||||||
| Наибольшее рабочее напряжение, Цн.р., кВ | 0,72 | |||||||||||
| Номинальный коэффициент безопасности Хвном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | - | - | - | - |
| Наименование характеристики | Значение для модификации | |||||||||||
| ТАТ022 | ТАТ050 | |||||||||||
| Номинальная предельная кратность вторичных обмоток для защиты Кном | - | - | - | - | - | - | - | - | 5 | 10 | 15 | 20 |
| * - для номинальной вторичной нагрузки от 1 до 5 ВА cos9=1, для номинальной вторичной нагрузки от 3 до 25 ВА cos9=0,8 | ||||||||||||
Таблица 2 - Основные технические характеристики трансформаторов модификаций ТАТ022, ТАТ050
| Наименование характеристики | Значение для модификации | |
| ТАТ022 | ТАТ050 | |
| Номинальная частота, Гц | 50 или 60 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 30x48x65 | 60x117x137 |
| Масса, кг, не более | 0,3 | 2,15 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
| Средний срок службы, лет, не менее | 20 | |
| Средняя наработка до отказа, ч | 175 000 | |
| Наименование характеристики | Значение для модификации | ||||||||||||||
| TAT060 | TAT061 | TAT063 | |||||||||||||
| Номинальный первичный ток Лном, А | Номинальная вторичная нагрузка S2ном, В-А* | ||||||||||||||
| 250 | 8 | 4 | 5 | 3 | - | - | - | - | - | - | - | - | - | - | - |
| 300 | 9 | 5 | 6 | 4 | - | - | - | - | - | - | - | - | - | - | - |
| 400 | 10 | 6 | 10 | 6 | 2 | - | - | - | 8 | 4 | 1,5 | 1,5 | 3,5 | 4 | 1,5 |
| 500 | 15 | 8 | 12 | 10 | 4 | 3 | 3 | - | 10 | 5 | 3 | 3 | 5 | 5 | 1,5 |
| 600 | 20 | 10 | 18 | 15 | 6 | 4 | 4 | 2 | 15 | 8 | 4 | 4 | 5 | 6 | 2 |
| 750 | - | - | - | - | 6 | - | - | - | - | 8 | - | - | - | - | 2 |
| 800 | 30 | 15 | 20 | 15 | 8 | 6 | 6 | 3 | 20 | 10 | 6 | 6 | 8 | 8 | 2,5 |
| 1000 | 40 | 20 | 30 | 20 | 10 | 10 | 10 | 4 | 30 | 15 | 8 | 8 | 3 | 10 | 3 |
| 1200 | 50 | 25 | 30 | 25 | 12 | 12 | 12 | 5 | 40 | 20 | 10 | 10 | 3 | 12 | 3 |
| 1250 | - | - | - | - | 12 | - | - | - | - | 20 | - | - | - | - | 3 |
| 1500 | 50 | 30 | 40 | 30 | 20 | 20 | 20 | 6 | 40 | 20 | 15 | 15 | 5 | 12 | 3 |
| 1600 | - | - | - | - | 20 | 20 | - | - | - | - | 15 | - | - | - | - |
| 2000 | - | - | 50 | 40 | 25 | 25 | 25 | 8 | 40 | 20 | 18 | 18 | 10 | 12 | 3 |
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 3 | 1 | 0,5 | 0,5S | 0,2 | 5P | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P |
| Номинальный вторичный ток, /2ном , А | 1 или 5 | ||||||||||||||
| Номинальное напряжение, Цном, кВ | 0,66 | ||||||||||||||
| Наибольшее рабочее напряжение, U/н.р., кВ | 0,72 | ||||||||||||||
| Номинальная предельная кратность вторичных обмоток для защиты Кном | - | - | - | - | - | - | - | 5 | - | - | - | - | - | 5 | 10 |
| Номинальный коэффициент безопасности Квном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | 5 | 5 | - | 5 | 5 | 5 | 5 | 5 | - | - |
* - для номинальной вторичной нагрузки от 1,5 до 5 В-А совф=1, для номинальной вторичной нагрузки от 3 до 50 В-А совф=0,8
Таблица 4 - Основные технические характеристики трансформаторов модификаций TAT060, TAT061, TAT063
| Наименование характеристики | Значение для модификаций | ||
| TAT060 | TAT061 | TAT063 | |
| Номинальная частота, Гц | 50 или 60 | ||
| Габаритные размеры (длинахширинахвысота), мм, не более | 56x105x110 | 44x90x120 | 56x105x110 |
| Масса, кг, не более | 0,75 | 1 | 0,75 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | ||
| Средний срок службы, лет, не менее | 20 | ||
| Средняя наработка до отказа, ч | 175 000 | ||
| Наименование характеристики | Значение для модификации | |||||||||
| ТАТ064 | ТАТ079 | |||||||||
| Номинальный первичный ток, —1ном, А | Номинальная вторичная нагрузка S2ном, В-А* | |||||||||
| 200 | 2 | - | - | - | - | 2 | - | - | - | - |
| 300 | 4 | 2 | - | - | - | 4 | 2 | - | - | - |
| 400 | 6 | 4 | - | - | - | 6 | 4 | - | - | - |
| 500 | 8 | 6 | 3 | - | - | 8 | 6 | 3 | - | - |
| 600 | 10 | 6 | 5 | 5 | - | 10 | 6 | 5 | - | 5 |
| 800 | 12 | 8 | 6 | 6 | - | 12 | 8 | 6 | - | 6 |
| 1000 | 15 | 10 | 8 | 8 | 5 | 15 | 10 | 8 | 5 | 8 |
| 1200 | 18 | 12 | 10 | 10 | 10 | 18 | 12 | 10 | 10 | 10 |
| 1500 | 20 | 15 | 12 | 12 | 10 | 20 | 15 | 12 | 10 | 12 |
| 2000 | 25 | 18 | 15 | 15 | 12 | 25 | 18 | 15 | 12 | 15 |
| 2500 | 30 | 20 | 20 | 20 | 15 | 30 | 20 | 20 | 15 | 20 |
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 1 | 0,5 | 0,5S | 0,2S | 0,2 |
| Номинальный вторичный ток, /2ном , А | 1 или 5 | |||||||||
| Номинальное напряжение, U/ном, кВ | 0,66 | |||||||||
| Наибольшее рабочее напряжение, Цн.р., кВ | 0,72 | |||||||||
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета | 5 | |||||||||
| * - для номинальной вторичной нагрузки от 2 до 5 В-А соБф=1, для номинальной вторичной нагрузки от 3 до 30 В-А cos9=0,8 | ||||||||||
Таблица 6 - Основные технические характеристики трансформаторов модификаций TAT064, TAT079
| Наименование характеристики | Значение для модификации | |
| TAT064 | TAT079 | |
| Номинальная частота, Гц | 50 или 60 | |
| Габаритные размеры (длинаxширинаxвысота), мм, не более | 60x118x131,5 | 60x118x118 |
| Масса, кг, не более | 0,65 | 0,65 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
| Средний срок службы, лет, не менее | 20 | |
| Средняя наработка до отказа, ч | 175 000 | |
| Наименование характеристики | Значение для модификации | ||||||||||||||
| TAT081 | TAT082 | TAT084 | |||||||||||||
| Номинальный первичный ток, —1ном, А | Номинальная вторичная нагрузка S2ном, В-А* | ||||||||||||||
| 200 | - | - | - | - | - | - | - | - | - | - | - | - | - | 4 | 2 |
| 250 | - | - | - | - | - | - | - | - | - | - | - | - | - | 6 | 3 |
| 300 | - | - | - | - | - | - | - | - | - | - | - | - | - | 8 | 4 |
| 400 | 6 | 3 | - | - | - | 15 | 6 | 2 | 2 | 5 | 10 | 5 | - | 10 | 5 |
| 500 | 6 | 3 | - | - | - | 20 | 10 | 4 | 4 | 6 | 12 | 6 | 1,5 | 15 | 6 |
| 600 | 8 | 5 | 2 | - | - | 30 | 15 | 6 | 6 | 8 | 15 | 7 | 2 | 20 | 8 |
| 800 | 12,5 | 8 | 4 | 2,5 | - | 40 | 20 | 8 | 8 | 8 | 20 | 8 | 3 | 20 | 10 |
| 1000 | 15 | 13 | 5 | 5 | 1 | 40 | 20 | 12 | 12 | 6 | 20 | 12 | 4 | 25 | 15 |
| 1200 | 20 | 16 | 7 | 7 | 1,5 | 50 | 25 | 15 | 15 | 8 | 25 | 13 | 5 | 40 | 20 |
| 1250 | - | 16 | 7 | - | - | - | - | - | - | - | - | 13 | - | - | - |
| 1500 | 25 | 20 | 8 | 8 | 7,5 | 80 | 40 | 18 | 18 | 10 | 40 | 15 | 6 | 50 | 25 |
| 1600 | - | 20 | 8 | - | - | - | - | 18 | - | - | - | - | - | - | 25 |
| 2000 | 30 | 25 | 10 | 10 | 10 | 100 | 50 | 20 | 20 | 12 | 50 | 15 | 7 | 60 | 30 |
| 2500 | 40 | 30 | 15 | 15 | 12,5 | 120 | 60 | 20 | 20 | 15 | 50 | 15 | 7 | 80 | 40 |
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P | 1 | 0,5 |
| Номинальный вторичный ток, -2ном , А | 1 или 5 | ||||||||||||||
| Номинальное напряжение, Цюм, кВ | 0,66 | ||||||||||||||
| Наибольшее рабочее напряжение, Цн.р., кВ | 0,72 | ||||||||||||||
| Номинальная предельная кратность вторичных обмоток для защиты Кном | - | - | - | - | - | - | - | - | - | - | 5 | 10 | 15 | - | - |
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | - | - | - | 5 | 5 |
| * - для номинальной вторичной нагрузки от 1 до 5 В-А соБф=1, для номинальной вторичной нагрузки от 3 до 120 В-А cos9=0,8 | |||||||||||||||
Таблица 8 - Основные технические характеристики трансформаторов модификаций ТАТ081, ТАТ082, ТАТ084
| Наименование характеристики | Значение для модификации | ||
| ТАТ081 | ТАТ082 | ТАТ084 | |
| Номинальная частота, Гц | 50 или 60 | ||
| Габаритные размеры (длинахширинахвысота), мм, не более | 56x105x110 | 70x130x130 | 59x94x130 |
| Масса, кг, не более | 0,75 | 0,75 | 1,5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | ||
| Средний срок службы, лет, не менее | 20 | ||
| Средняя наработка до отказа, ч | 175 000 | ||
| Наименование характеристики | Значение для модификации | |||||||||||||||||||
| TAT085 | TAT090 | TAT101 | ||||||||||||||||||
| Номинальный первичный ток, Лном, А | Номинальная вто | ричная нагрузка S2ном, В-А* | ||||||||||||||||||
| 400 | 5 | 3 | 4 | 2 | 2 | - | - | - | ||||||||||||
| 500 | 8 | 5 | 4 | 2 | 2 | 3 | 2 | - | ||||||||||||
| 600 | - | - | - | - | - | 20 | 15 | 1,5 | 1 | 5 | 3 | 1 | 12 | 8 | 3 | 3 | 3 | 8 | 4 | - |
| 800 | 10 | 5 | 5 | 5 | - | 20 | 15 | 2,5 | 5 | 5 | 5 | 1,5 | 18 | 10 | 4 | 4 | 4 | 12 | 6 | 2 |
| 1000 | 15 | 8 | 8 | 8 | 5 | 20 | 15 | 4 | 7,5 | 5 | 6,5 | 2 | 25 | 15 | 8 | 8 | 5 | 15 | 7 | 3 |
| 1200 | 20 | 10 | 10 | 10 | 10 | 20 | 15 | 6 | 10 | 5 | 8 | 2,5 | 30 | 20 | 10 | 10 | 5 | 15 | 8 | 4 |
| 1250 | - | - | - | - | - | - | - | - | - | - | - | - | - | 20 | - | - | - | - | - | - |
| 1500 | 25 | 12 | 12 | 12 | 10 | 20 | 15 | 7,5 | 12,5 | 5 | 9 | 2,5 | 40 | 30 | 12 | 12 | 5 | 15 | 8 | 4 |
| 1600 | - | - | - | - | - | - | - | - | - | - | - | - | - | 30 | - | - | - | - | - | - |
| 2000 | 35 | 18 | 18 | 18 | 12 | 20 | 15 | 10 | 15 | 5 | 12,5 | 3 | 40 | 30 | 15 | 15 | 8 | 20 | 10 | 4 |
| 2500 | 40 | 20 | 20 | 20 | 15 | 25 | 15 | 15 | 17,5 | 5 | 15 | 3 | 40 | 35 | 20 | 20 | 8 | 25 | 12 | 6 |
| 3000 | 40 | 35 | 20 | 20 | 12 | 30 | 15 | 7 | ||||||||||||
| 4000 | 40 | 35 | 20 | 20 | 16 | 30 | 15 | 7 | ||||||||||||
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P |
| Номинальный вторичный ток, /2ном , А | 1 или 5 | |||||||||||||||||||
| Номинальное напряжение, Цном, кВ | 0,66 | |||||||||||||||||||
| Наибольшее рабочее напряжение, U/н.р., кВ | 0,72 | |||||||||||||||||||
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5 | 10 | - | - | - | - | - | 5 | 10 | 15 | ||||||||||
| Номинальный коэффициент безопасности Квном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | - | - | 5 | 5 | 5 | 5 | 5 | - | - | - |
* - для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 40 В-А cosф=0,8
Таблица 10 - Основные технические характеристики трансформаторов модификаций ТАТ085, ТАТ090, ТАТ101
| Наименование характеристики | Значение для модификации | ||
| ТАТ085 | ТАТ090 | ТАТ101 | |
| Номинальная частота, Гц | 50 или 60 | ||
| Габаритные размеры (длинаxширинаxвысота), мм, не более | 60x118x118 | 45x147x167 | 82x129x152 |
| Масса, кг, не более | 0,75 | 1,15 | 3 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | ||
| Средний срок службы, лет, не менее | 20 | ||
| Средняя наработка до отказа, ч | 175 000 | ||
| Наименование характеристики | Значение для модификации | |||||||||||||||||||
| ТАТ106 | ТАТ125 | ТАТ126 | ТАТ127 | |||||||||||||||||
| Номинальный первичный ток, Лном, А | Номинальная вторичная нагрузка S2ном, В-А* | |||||||||||||||||||
| 400 | - | - | - | - | - | 7 | 2 | 5 | 3 | 4 | 1,5 | - | - | - | - | - | - | - | - | - |
| 500 | - | - | - | - | - | 10 | 4 | 8 | 4 | 5 | 1,5 | - | - | - | - | - | - | - | - | - |
| 600 | 5 | 2 | 1,5 | - | - | 12 | 6 | 12 | 6 | 6 | 2 | - | - | - | - | - | - | - | - | - |
| 800 | 8 | 4 | 3 | - | - | 16 | 12 | 15 | 8 | 8 | 2,5 | 40 | 20 | 1,5 | 1,5 | 3 | 25 | 10 | 5 | 2,5 |
| 1000 | 10 | 5 | 5 | 5 | - | 22 | 15 | 20 | 12 | 10 | 3 | 40 | 20 | 3 | 3 | 3 | 30 | 12 | 6 | 3 |
| 1200 | 10 | 5 | 5 | 5 | - | 30 | 15 | 30 | 15 | 12 | 3 | 50 | 25 | 6 | 6 | 3 | 35 | 15 | 7 | 3,5 |
| 1500 | 20 | 10 | 10 | 10 | - | 35 | 22 | 40 | 20 | 12 | 3 | 80 | 40 | 8 | 8 | 5 | 45 | 16 | 8 | 4 |
| 2000 | 20 | 10 | 10 | 10 | 4 | 40 | 27 | 60 | 30 | 12 | 3 | 100 | 50 | 10 | 10 | 5 | 55 | 20 | 10 | 5 |
| 2500 | 25 | 12 | 12 | 12 | 10 | 50 | 30 | 80 | 40 | 15 | 4 | 120 | 60 | 15 | 15 | 5 | 75 | 25 | 12 | 6 |
| 3000 | 30 | 15 | 15 | 15 | 15 | 50 | 35 | 80 | 50 | 15 | 4 | 160 | 80 | 20 | 20 | 8 | 90 | 30 | 15 | 6 |
| 3200 | - | - | - | - | - | - | 35 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 4000 | 40 | 20 | 20 | 20 | 20 | 50 | 35 | 100 | 60 | 15 | 4 | 200 | 100 | 25 | 25 | 12 | 120 | 40 | 20 | 8 |
| 5000 | 240 | 120 | 30 | 30 | 20 | 150 | 50 | 25 | 10 | |||||||||||
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 1 | 0,5 | 1 | 0,5 | 5P | 5P | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P | 5P |
| Номинальный вторичный ток, /2ном , А | 1 или 5 | |||||||||||||||||||
| Номинальное напряжение, U/ном, кВ | 0,66 | |||||||||||||||||||
| Наибольшее рабочее напряжение, U/н.р., кВ | 0,72 | |||||||||||||||||||
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | - | - | 5 | 5 | 5 | 5 | 5 | - | - | - | - |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 5 | 10 | - | - | - | - | - | 5 | 10 | 15 | 20 | |||||||||
* - для номинальной вторичной нагрузки от 1,5 до 5 В-А соБф=1, для номинальной вторичной нагрузки от 3 до 240 В-А cos9=0,8
Таблица 12 - Основные технические характеристики трансформаторов модификаций TAT106, TAT125, TAT126, TAT127
| Наименование характеристики | Значение для модификации | |||
| TAT106 | TAT125 | TAT126 | TAT127 | |
| Номинальная частота, Гц | 50 или 60 | |||
| Габаритные размеры (длинаxширинаxвысота), мм, не более | 68x134x148 | 58x125x160 | 59x98x173 | 76x185x180 |
| Масса, кг, не более | 1,2 | 3 | 3 | 3,3 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |||
| Средний срок службы, лет, не менее | 20 | |||
| Средняя наработка до отказа, ч | 175 000 | |||
| Наименование характеристики | Значение для модификации | ||||||||||||||||
| TAT128 | TAT129 | ||||||||||||||||
| Номинальный первичный ток, - 1ном, А | Номинальная вторичная нагрузка S2ном, В-А* | ||||||||||||||||
| 1000 | 30 | 15 | 5 | 5 | 1 | 30 | 10 | 5 | 30 | 15 | 5 | 5 | 1 | 30 | 10 | 5 | |
| 1200 | 35 | 17 | - | - | - | 35 | 12 | 6 | 35 | 17 | - | - | - | 35 | 12 | 6 | |
| 1500 | 40 | 20 | 7,5 | 7,5 | 5 | 40 | 15 | 8 | 40 | 20 | 7,5 | 7,5 | 5 | 40 | 15 | 8 | |
| 2000 | 50 | 25 | 10 | 10 | 5 | 60 | 20 | 10 | 50 | 25 | 10 | 10 | 5 | 60 | 20 | 10 | |
| 2500 | 70 | 35 | - | - | - | 70 | 20 | 10 | 70 | 35 | - | - | - | 70 | 20 | 10 | |
| 3000 | 80 | 40 | 20 | 20 | 10 | 80 | 25 | 12 | 80 | 40 | 20 | 20 | 10 | 80 | 25 | 12 | |
| 4000 | 100 | 50 | 30 | 30 | 20 | 100 | 30 | 15 | 100 | 50 | 30 | 30 | 20 | 100 | 30 | 15 | |
| 4500 | - | - | - | - | - | - | 15 | - | - | - | - | - | - | - | - | - | |
| 5000 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 | |
| 5500 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 15 | - | |
| 6000 | - | - | - | - | - | - | - | - | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 | |
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P | |
| Номинальный вторичный ток, -2ном , А | 1 или 5 | ||||||||||||||||
| Номинальное напряжение, Цном, кВ | 0,66 | ||||||||||||||||
| Наибольшее рабочее напряжение, Цн.р., кВ | 0,72 | ||||||||||||||||
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | - | - | - | 5 | 5 | 5 | 5 | 5 | - | - | - | |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | - | - | - | - | - | 5 | 10 | 15 | - | - | - | - | - | 5 | 10 | 15 | |
* - для номинальной вторичной нагрузки от 1 до 5 В-А соБф=1, для номинальной вторичной нагрузки от 3 до 180 В-А cos9=0,8
Таблица 14 - Основные технические характеристики трансформаторов модификаций TAT128, TAT129
| Наименование характеристики | Значение для модификации | |
| TAT128 | TAT129 | |
| Номинальная частота, Гц | 50 или 60 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 93x185x226 | 93x185x246 |
| Масса, кг, не более | 3,5 | 3,5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
| Средний срок службы, лет, не менее | 20 | |
| Средняя наработка до отказа, ч | 175 000 | |
| Наименование характеристики | Значение для модификации | |||||||||||||||
| TAT165 | TAT225 | |||||||||||||||
| Номинальный первичный ток, Лном, А | Номинальная вторичная нагрузка S2ном, В-А* | |||||||||||||||
| 1000 | 30 | 15 | 5 | 5 | 1 | 30 | 10 | 5 | 30 | 15 | 5 | 5 | 1 | 30 | 10 | 5 |
| 1200 | 35 | 17 | - | - | - | 35 | 12 | 6 | 35 | 17 | - | - | - | 35 | 12 | 6 |
| 1500 | 40 | 20 | 7,5 | 7,5 | 5 | 40 | 15 | 8 | 40 | 20 | 7,5 | 7,5 | 5 | 40 | 15 | 8 |
| 2000 | 50 | 25 | 10 | 10 | 5 | 60 | 20 | 10 | 50 | 25 | 10 | 10 | 5 | 60 | 20 | 10 |
| 2500 | 70 | 35 | - | - | - | 70 | 20 | 10 | 70 | 35 | - | - | - | 70 | 20 | 10 |
| 3000 | 80 | 40 | 20 | 20 | 10 | 80 | 25 | 12 | 80 | 40 | 20 | 20 | 10 | 80 | 25 | 12 |
| 4000 | 100 | 50 | 30 | 30 | 20 | 100 | 30 | 15 | 100 | 50 | 30 | 30 | 20 | 100 | 30 | 15 |
| 5000 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 |
| 6000 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 |
| 8000 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 | 180 | 100 | 30 | 30 | 20 | 40 | 15 | 5 |
| Класс точности по ГОСТ 7746-2015 | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P | 1 | 0,5 | 0,5S | 0,2 | 0,2S | 5P | 5P | 5P |
| Номинальный вторичный ток, /2ном , А | 1 или 5 | |||||||||||||||
| Номинальное напряжение, Цном, кВ | 0,66 | |||||||||||||||
| Наибольшее рабочее напряжение, Цн.р., кВ | 0,72 | |||||||||||||||
| Номинальный коэффициент безопасности Квном вторичных обмоток для измерений и учета | 5 | 5 | 5 | 5 | 5 | - | - | - | 5 | 5 | 5 | 5 | 5 | - | - | - |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | - | - | - | - | - | 5 | 10 | 15 | - | - | - | - | - | 5 | 10 | 15 |
| * - для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 180 В-А cosф=0,8 | ||||||||||||||||
Таблица 16 - Основные технические характеристики трансформаторов модификаций ТАТ165, ТАТ225
| Наименование характеристики | Значение для модификации | |
| ТАТ165 | ТАТ225 | |
| Номинальная частота, Гц | 50 или 60 | |
| Габаритные размеры (длинаxширинаxвысота), мм, не более | 93x185x308 | 93x185x368 |
| Масса, кг, не более | 3,5 | 3,5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С | У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
| Средний срок службы, лет, не менее | 20 | |
| Средняя наработка до отказа, ч | 175 000 | |
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку трансформатора любым технологическим способом.
Таблица 17 - Комплектность трансформаторов
| Наименование | Количество |
| Трансформатор тока ТАТ | 1 шт. |
| Комплект крепежа* | 1 компл. |
| Руководство по эксплуатации | 1 экз. |
| Пломбировочная крышка | опционально |
| * - поставляется для трансформаторов, предусмотренных для внешнего крепежа | |
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТАТ
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
| Зарегистрировано поверок | 2544 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
