| Номер в госреестре | 82679-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОМ-20-63 |
| Изготовитель | Открытое акционерное общество "Производственный комплект ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОМ-20-63 (далее- трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы ЗНОМ-20-63 являются однофазными, заземляемыми.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с их изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию. Активная часть находится в баке, заполненном трансформаторным маслом.
Трансформаторы имеют две вторичные обмотки, одна из которых (основная) предназначена для питания измерительных и цепей защитных устройств, а вторая (дополнительная) для питания цепей защитных устройств и контроля изоляции сети.

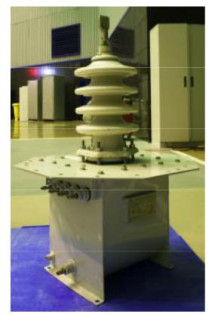

Общий вид трансформаторов приведен на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Место пломбировки
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение трансформатора | ЗНОМ-20-63 | |
| Заводской номер | 34295, 34296, 34297 | 60636, 60781, 60783 |
| Год выпуска | 1974 | 1989 |
| Номинальное напряжение первичной обмотки, кВ | 18000:V3 | |
| Номинальное напряжение вторичной обмотки, В - основная -дополнительная | 100:V3 100:3 | |
| Коэффициент трансформации | 18000:V3/100:V3 | |
| Класс точности | 0,5 | |
| Номинальная частота, Гц | 50 | |
| Номинальная мощность вторичной обмотки (основной и дополнительной), ВА | 75 | |
| Предельная мощность вторичных обмоток, ВА | 630 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Г абаритные размеры, мм | 600х600х866 |
| Масса не более, кг | 77 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 34295, 34296, 34297, 60636, 60781, 60783) | ЗН0М-20-63 | 6 шт. |
| Трансформатор напряжения ЗН0М-20-63. Паспорт | - | 6 шт. |
Отсутствуют.
Нормативные документы
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
