| Номер в госреестре | 82690-21 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | VA40 |
| Изготовитель | "Chengde Rehe-KROHNE Meters Co.", Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 17.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры VA40 (далее по тексту - ротаметры) предназначены для измерений объемного расхода жидкостей, газов и пара.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной трубки, в которой встроен свободно перемещающийся по вертикали поплавок (в зависимости от заказа может быть различной формы).
Измеряемая среда движется по трубке снизу-вверх, вынуждая поплавок подняться на определенную высоту в зависимости от расхода измеряемой среды.
Положение поплавка передается на индикатор магнитным или индукционным способом. Трубка ротаметров может быть изготовлена из нержавеющей стали, титана, а также иметь исполнения для продуктов питания или иметь керамический поплавок.
Ротаметры могут быть выполнены в модификациях:
VA40 - стандартное исполнение для газов и жидкости;
VA45 - исполнение для измерений газов при низком рабочем давлении;
DK800 - стандартное исполнение для газов и жидкости;
GA24 - исполнение для газов и жидкости.
Ротаметры имеют различные присоединения к трубопроводу:
-резьбовое (V);
-соединение по ниппель для подключения гибкого шланга или трубки (S);
- фланцевое соединение (F); асептическое соединение (А).

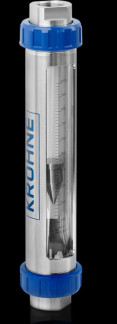

Заводские номера наносятся на шильдик ротаметров методом лазерной гравировки. Конструкцией ротаметров не предусмотрено нанесение знака поверки и пломбирование. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Общий вид ротаметров приведен на рисунках 1-3.
Отсутствует.
Основные метрологические и технические характеристики расходомеров приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| DK800 | VA40 | VA45 | GA24 | |
| Диаметр условного прохода (Ду), мм | от 6 до 8 | от 15 до 50 | от 15 до 40 | от 15 до 50 |
| Диапазон измерений объемного расхода газа в зависимости от Ду, дм3/ч | от 5 до 5000 | от 7 до 310000 | от 150 до 75000 | от 7 до 310000 |
| Диапазон измерений объемного расхода жидкостей в зависимости от Ду, дм3/ч | от 2,5 до 160 | от 2,5 до 10000 | - | от 2,5 до 10000 |
| Пределы допускаемой относительной погрешности (по шкале ротаметра), % | ±1,0; ±2,5; ±4,0 | |||
| Наименование характеристики | Значение | |
| DK800 VA40 VA45 | GA24 | |
| Максимальное давление измеряемой среды, МПа | 6.9 | |
| Максимальная температура измеряемой среды, °С | от +100 до +400 | от +120 до +400 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +100 от 30 до 80 от 84,0 до 106,7 | |
| Масса, кг, не более | 18 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 600 370 370 | |
| Средняя наработка на отказ, ч, не менее | 105 000 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на шильдик ротаметра методом лазерной гравировки, на титульный лист руководства по эксплуатации и паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | по заказу | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Комплект монтажных частей | - | 1 шт. |
приведены в разделе «Принцип измерения» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к ротаметрам VA40
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
