| Номер в госреестре | 82691-21 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | DK |
| Изготовитель | "Chengde Rehe-KROHNE Meters Co.", Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 17.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры DK (далее по тексту - ротаметры) предназначены для измерений объемного расхода жидкостей, газов и пара.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной трубки, в которой встроен свободно перемещающийся по вертикали поплавок (в зависимости от заказа может быть различной формы).
Измеряемая среда движется по трубке снизу-вверх, вынуждая поплавок подняться на определенную высоту в зависимости от расхода измеряемой среды.
Положение поплавка передается на индикатор магнитным или индукционным способом. Трубка ротаметров может быть изготовлена из нержавеющей стали, титана, а также иметь исполнения для продуктов питания или иметь керамический поплавок.
Ротаметры могут быть выполнены в модификациях: DK 32, DK 34, DK 37. Ротаметры DK 37 комплектуются индикатором М8.
Ротаметры могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2), один герконовый предельный выключатель (R1). Электрическое подключение возможно через кабельный ввод (L) или разъёмное соединение (S).
Ротаметры имеют различные присоединения к измеряемому трубопроводу:
-резьбовое (V);
-соединение по ниппель для подключения гибкого шланга или трубки (S);
- фланцевое соединение (F); асептическое соединение (А).
Дополнительно ротаметры DK 32, DK 34 могут комплектоваться электронным модулем
ESK3x.

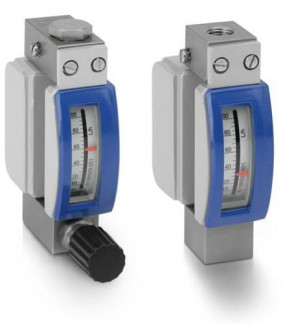

Заводские номера наносятся на шильдик ротаметров методом лазерной гравировки. Конструкцией ротаметров не предусмотрено нанесение знака поверки и пломбирование. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Общий вид ротаметров приведены на рисунке 1.
Рисунок 1 - Общий вид ротаметров
Программное обеспечение ротаметров (далее по тексту - ПО) предназначено для:
- обработки измерительной информации;
- индикации результатов измерений объемного расхода, объема жидкостей на жидкокристаллическом индикаторе (да лее по тексту - ЖКИ);
- формирование параметров выходных сигналов;
- настройки ротаметров;
- проведение диагностики ротаметра.
Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция ротаметров исключает возможность несанкционированного влияния на ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО ротаметров DK 37
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | М8Е |
| Номер версии (идентификационный номер) ПО | не ниже 01.15 |
Таблица 2 - Идентификационные данные ПО ротаметров с модулем ESK3x
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ESK3x |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| DK 32, 34 | DK37 | |
| Диаметр условного прохода (Ду), мм | 6-50 | |
| Диапазон измерений объемного расхода газа в зависимости от Ду, дм3/ч | от 10 до 4800 | от 10 до 8100 |
| Диапазон измерений объемного расхода жидкостей в зависимости от Ду, дм3/ч | от 2,5* до 200 | от 2,5* до 400 |
| Пределы допускаемой относительной погрешности (по шкале ротаметра), % | ±4,0 | ±2,5 |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 | |
| Пределы допускаемой относительной погрешности преобразований расхода в выходной сигнал силы постоянного тока, % | 2,5 | |
| Пр и м е ч а н и е - диапазон показаний от 1,5 дм3/ч | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| DK 32, 34 | DK37 | |
| Максимальное давление измеряемой среды, МПа | 13* | |
| Максимальная температура измеряемой среды, °С | 200 | |
| Напряжение питания постоянного тока, В | от 12 до 32 | |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +70** | от -40 до +70 |
| - относительная влажность воздуха, % | от 30 до 80 | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 | от 84,0 до 106,7 |
| Масса, кг, не более | 25 | |
| Габаритные размеры, мм, не более: - длина | 600 | |
| - ширина | 370 | |
| - высота | 370 | |
| Средняя наработка на отказ, ч, не менее | 105 000 | |
| Средний срок службы, лет, не менее | 30 | |
| П р и м е ч а н и е: * - опционально до 60 МПа; ** - опционально до +200 | ||
наносится на шильдик ротаметра методом лазерной гравировки, на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр | по заказу | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Комплект монтажных частей | - | 1 шт. |
приведены в разделе «Принцип измерения» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования ротаметрам DK
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
