Системы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ, 82695-21

Назначение

Системы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ (далее системы) предназначены для измерений несоосности валов и других узлов промышленных агрегатов, и контроля отклонений от плоскости, прямолинейности, перпендикулярности и параллельности, взаимного углового положения шпинделей.

Описание

Принцип действия систем Easy-Laser ХТ основан на измерении взаимного положения измерительных блоков (далее - детекторов) относительно друг друга. Один детектор крепится на вал по одну сторону муфты, а второй детектор на другой вал по другую сторону муфты, подлежащего центровке с первым. Лазерный луч направляется на приемник блока детектора. На приемнике излучения определяется положение луча на плоскости приемника. Система вычисляет и отображает на дисплее необходимые значения отклонений в зависимости от выбранной программы измерений.

Принцип измерения выверки геометрии: плоскостность, перпендикулярность, прямолинейность и параллельность с помощью системы Easy-Laser XT состоит в том, что лазерный излучатель устанавливается неподвижно и относительно него перемещается измерительный блок по поверхности, который фиксирует вертикальное и горизонтальное отклонение.

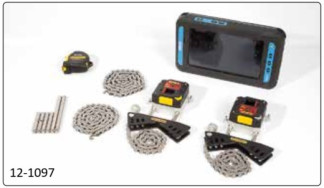

Система Easy-Laser ХТ состоит из двух детекторов, дисплейного блока или мобильного устройства (на базе Android или iOS) и набора креплений.

Системы Easy-Laser XT выпускаются в 12 модификациях, в состав которых входит:

Easy-Laser XT190 - детектор XT BTA Detector и лазерный излучатель XT BTA Laser;

Easy-Laser XT440 - детекторы XT40-M и XT40-S;

Easy-Laser XT550 EX - детекторы XT50-M ЕХ и XT50-S ЕХ;

Easy-Laser XT660 - детекторы XT60-M и XT60-S;

Easy-Laser XT770 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S];

Easy-Laser XT770 Geo Kit - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] + один из лазерных излучателей: D26, XT26, D22 или XT22;

Easy-Laser XT950 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] или XT7 или XT9 + один из лазерных излучателей: D25, XT25, D75 или XT75;

Easy-Laser XT960 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] или XT7 или XT9 + один из лазерных излучателей: D25, XT25, D75 или XT75;

Easy-Laser XT970 - детекторы [XT70-M и XT70-S] или [XT70H-M и XT70H-S] или детектор XT7 + один из лазерных излучателей: D26, XT26, D22 или XT22 + угловая призма;

Easy-Laser XT975 -детектор E2 или XT2 + цифровой уровень XT290+ один из лазерных излучателей: D26, XT26, D22 или XT22;

Easy-Laser XT980 - детектор XT5 и один из лазерных излучателей: D23 или XT23;

Easy-Laser XT Geo - включает в себя несколько вышеперечисленных модификаций.

Детекторы имеют конструктивные различия (Рисунок 2):

-    XT40-M, XT40-S оснащены линейным лазером и однокоординатным детектором;

-    XT50-M ЕХ, XT50-S ЕХ оснащены точечным лазер и однокоординатном детектором;

-    XT60-M, XT60-S оснащены точечным лазером и однокоординатным детектором;

-    XT70-M, XT70-S, XT70H-M и XT70H-S оснащены точечным лазером и двухкоординатным детектором;

-    XT5, XT7 и XT9 оснащены двухкоординатным детектором без лазера.

-    E2 и XT2 оснащены двумя двухкоординатными детектороми.

-    XT BTA Detector оснащен тремя однокоординатными детекторами.

Также системы могут оснащаться лазерными излучателями: XT20, D22, XT22, D25, XT25, D26, XT26, D75, XT75, D146, XT146, E30, XT BTA Laser; угловой призмой и цифровым уровнем XT290 (Рисунок 3).

Дисплейный блок изготавливается двух исполнений: стандартном XT 11 и планшетном ЕСОМ Tab-Ex ЕХ.

Опломбирование систем от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке.

в) Детекторы XT70-M, XT70-S, XT70H-M, XT70H-S

г) Детекторы XT50-M ЕХ, XT50-S ЕХ

ж) Детектор XT9    з) XT BTA Detector

Рисунок 2 - Общий вид измерительных блоков

а) Лазерные    \ D26, ХТ26    б) Лазерные излучатели ХТ20, D22, ХТ22

в) Лазерные излучатели D23, XT23    г) Лазерные излучатели D146, XT146

д) Лазерные излучатели D25, XT25    е) Лазерные излучатели D75, XT75

ж) Лазерный излучатель E30    з) XT BTA Laser

Рисунок 3 - Общий вид лазерных излучателей

а) Дисплейный блок XT11    б) Дисплейный блок ЕСОМ Tab-Ex ЕХ

Рисунок 4 - Общий вид дисплейного блока

Программное обеспечение

ПО Easy-Laser XT представляет собой ПО для выполнения настроек систем и обеспечения взаимодействия компонентов и узлов лазерных центровщиков.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.0772014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики детекторов

Таблица 3 - Общие технические характеристики системы

Таблица 4 - Технические характеристики детекторов

Таблица 6 - Технические характеристики дисплейных блоков

Значение

ЕСОМ Tab-Ex ЕХ/АТХ

Характеристика

ХТ11

Масса, г, не более:

1450

1250

Габаритные размеры, мм, не более:

274

44

190

256

33

162

-    длина

-    ширина

-    высота

Встроенный литий-ионный перезаряжаемый аккумулятор

Тип питания

Таблица 7 - Степень защиты от воздействия окружающей среды

Знак утверждения типа

наносится на руководство по эксплуатации типографским методом. Комплектность средства измерения

Таблица 9 - Комплектность

Сведения о методах измерений

приведены в разделе «Значения» руководства по эксплуатации «Системы центровки и измерения взаимного расположения поверхностей Easy-Laser ХТ».

Нормативные документы

Техническая документация Easy-Laser AB, Швеция.
