| Номер в госреестре | 82698-21 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | Elute |
| Изготовитель | Компания "Bruker Daltonics GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные Elute, модификации Elute SP, Elute UHPLC, Elute OLE и Elute HT (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов.
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Хроматографы состоят из отдельных блоков. Основными блоками хроматографа являются насос высокого давления, термостат колонок, автодозатор и детектор. Блок модуля онлайн экстракции является дополнительным оборудованием. В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:
- диодно-матричный детектор Elute DAD;
- спектрофотометрический детектор с изменяемой длиной волны (UVD 2.1S фирмы "Knauer Wissenschaftliche Geratebau GmbH").
Хроматографы выпускаются в четырех модификациях, которые отличаются установленными насосами и автодозаторами:
- модификация SP (с насосом Elute Pump HPG 700 для высокоэффективной жидкостной хроматографии со стандартным автодозатором Elute Autosampler);
- модификация UHPLC (с насосом Elute Pump HPG 1300 для ультра высокоэффективной жидкостной хроматографии со стандартным автодозатором Elute Autosampler);
- модификация OLE (с насосом Elute Pump HPG 1300 для ультра высокоэффективной жидкостной хроматографии со стандартным автодозатором Elute Autosampler и модулем HPD для ввода проб большого объема и онлайн экстракции);
- модификация HT (с насосом Elute Pump HPG 1300 для ультра высокоэффективной жидкостной хроматографии c роботизированным высокопроизводительным автодозатором PAL RSI).
Хроматографы могут быть использованы в качестве системы подачи пробы в масс-спектрометры производства компании «Bruker Daltonics GmbH & Co. KG» и «Bruker Daltonik GmbH».

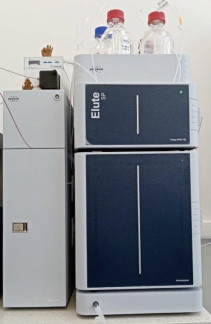

Заводские номера блоков, входящих в состав хроматографа, указаны на табличках (шильдах), находящихся на их задней панели. Пломбирование хроматографов не предусмотрено. Общий вид хроматографов и место нанесения знака поверки показаны на рисунках 1 - 4. Общий вид внешних детекторов показан на рисунках 5 и 6.
Место
нанесения
знака
поверки
Хроматографы оснащаются встроенным программным обеспечением (Firmware) и автономным модульным ПО Compass. Идентификационные данные ПО приведены в таблице 1.
Встроенное ПО является полностью метрологически значимым. Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО, задания основных параметров хроматографа и для реализации его аппаратных функций.
К метрологически значимой части автономного ПО относятся модули Compass HyStar, Compass DataAnalysis, Compass QuantAnalysis.
Метрологически значимая часть автономного ПО выполняет следующие функции
- управление хроматографом (Compass HyStar);
- настройка режимов работы (Compass HyStar);
- получение хроматограмм (Compass HyStar);
- обработка и хранение результатов измерений (Compass DataAnalysis, Compass QuantAnalysis);
- построение градуировочных графиков (Compass QuantAnalysis);
- проведение диагностических проверок прибора и отдельных его блоков (Compass HyStar).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||||
| Автономное ПО | |||||||
| Идентификационное наименование ПО | Compass HyStar | Compass DataAnalysis | Compass QuantAnalysis | ||||
| Номер версии (идентификационный номер) ПО | не ниже 4.1 | не ниже 4.4 | не ниже 4.4 | ||||
| Цифровой идентификатор ПО | - | - | - | ||||
| Встроенное П | ПО | ||||||
| Идентификационное наименование ПО | Elute Pump | Elute Autosampler | Elute Column Oven | UVD2.1S Detector (Azura) | Elute Detector (DAD) | ||
| Номер версии (идентификационный номер) ПО | не ниже 0770.112 1.03 | не ниже 0840.152 1.04 | не ниже 0886.109 1.01 | не ниже 1.11 | не ниже 01.23 | ||
| Цифровой идентификатор ПО | - | - | - | - | - | ||
| Примечание: после последней цис дополнительные цифровые и/или бу | )ры номера версии, указанной в таблице, допускаются квенные суффиксы | ||||||
Таблица 2 - Метрологические характеристики хроматографа с диодно-матричным детектором Elute DAD
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 1000 |
| Предел детектирования антрацена, г/см3, не более | 2,0-10"9 |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков - по времени удерживания | 2,0 0,5 |
| Пределы допускаемого значения относительного изменения выходного сигнала (площади пика) за 4 часа непрерывной работы, % | ±2,0 |
Таблица 3 - Основные технические характеристики диодно-матричного детектора Elute DAD
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50-60 Гц, В | От 100 до 240 |
| Количество диодов в матрице | 1024 |
| Потребляемая мощность, В-А, не более | 75 |
| Габаритные размеры (ДхШхВ), мм, не более | 523x361 х158 |
| Масса, кг, не более | 12,3 |
Таблица 4 - Метрологические характеристики хроматографа со спектрофотометрическим детектором с изменяемой длиной волны UVD 2.1S
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 500 |
| Предел детектирования антрацена, г/см3, не более | 2,0-10"9 |
| Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков - по времени удерживания | 2,0 0,5 |
| Пределы допускаемого значения относительного изменения выходного сигнала (площади пика) за 4 часа непрерывной работы, % | ±2,0 |
Таблица 5 - Основные технические характеристики спектрофотометрического детектора с изменяемой длиной волны UVD 2.1S
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50-60 Гц, В | От 100 до 240 |
| Потребляемая мощность, В-А, не более | 60 |
| Габаритные размеры (ДхШхВ), мм, не более | 187x121 x129 |
| Масса, кг, не более | 1,5 |
| Наименование характеристики | Значение |
| Диапазон потоков подвижной фазы, мл/мин | от 0,001 до 5,0 |
| Максимальное рабочее давление, МПа: - модификация SP - модификации UHPLC, OLE, HT. | 70 130 |
| Количество образцов в виалах объемом 1,5 - 2 мл, шт.: | |
| - модификации SP, UHPLC, OLE | 108 |
| - модификации HT | 324 |
| Диапазон объемов вводимой пробы, мкл: | |
| - модификации SP, UHPLC | от 0,1 до 1000 |
| - модификации OLE | от 0,1 до 1000 |
| - модификация HT | от 0,1 до 10000 |
| Потребляемая мощность (без блока детектора), В-А, не более | |
| - модификации SP, UHPLC | 1200 |
| - модификации OLE | 1400 |
| - модификация HT | 1250 |
| Габаритные размеры (Д*Ш*В) без блока детектора, мм, не | |
| более: | |
| - модификации SP, UHPLC | 610x500x690 |
| - модификации OLE | 610x650x690 |
| - модификация HT | 500x1180x550 |
| Масса (без блока детектора), кг, не более: - модификации SP, UHPLC - модификации OLE - модификация HT | 70 81 71 |
Таблица 7- Характеристики надежности и условия эксплуатации (для всех блоков хроматографа)
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 10000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от 15 до 30 от 20 до 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса детектора хроматографа в виде наклейки.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостной Elute модификация SP в составе: | ||
| - Градиентный насос высокого давления | Elute pump SP | 1 шт. |
| - Устройство ввода и дозирования образца | Elute autosampler SP | 1 шт. |
| - Термостат колонок | Elute column oven или Elute column oven cooling* или Elute column oven CSV preheater** или Elute column oven CSV preheater cooling*** | 1 шт. |
| - Детектор | UVD 2.1S или Elute DAD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2421-2021 | 1 экз. |
| Хроматограф жидкостной Elute модификация UHPLC в составе: | ||
| - Градиентный насос высокого давления | Elute pump UHPLC | 1 шт. |
| - Устройство ввода и дозирования образца | Elute autosampler UHPLC | 1 шт. |
| - Термостат колонок | Elute column oven или Elute column oven cooling* или Elute column oven CSV preheater** или Elute column oven CSV preheater cooling*** | 1 шт. |
| - Детектор | UVD 2.1S или Elute DAD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2421-2021 | 1 экз. |
| Хроматограф жидкостной Elute модификация OLE в составе: | ||
| - Градиентный насос высокого давления | Elute pump OLE | 1 шт. |
| - Устройство ввода и дозирования образца | Elute autosampler OLE | 1 шт. |
| - Термостат колонок | Elute column oven или Elute column oven cooling* или Elute column oven CSV preheater** или Elute column oven CSV preheater cooling*** | 1 шт. |
| - Модуль онлайн экстракции | Elute HPD | 1 шт. |
| - Детектор | UVD 2.1S или Elute DAD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2421-2021 | 1 экз. |
| Хроматограф жидкостной Elute модификация HT в составе: | ||
| - Градиентный насос высокого давления | Elute pump HT | 1 шт. |
| - Устройство ввода и дозирования образца | PAL RSI autosampler | 1 шт. |
| Наименование | Обозначение | Количество |
| - Термостат колонок | Elute column oven или Elute column oven cooling* или Elute column oven CSV preheater** или Elute column oven CSV preheater cooling*** | 1 шт. |
| - Детектор | UVD 2.1S или Elute DAD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2421-2021 | 1 экз. |
| *С дополнительной функцией охлаждения ** С краном переключателем на 6 колонок и дополнительным нагревателем *** С краном переключателем на 6 колонок, дополнительным нагревателем и дополнительной функцией охлаждения | ||
приведены в документе «Хроматографы жидкостные Elute. Руководство по эксплуатации» раздел 7-10; при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
