| Номер в госреестре | 82711-21 |
| Наименование СИ | Гистерезисграф автоматический |
| Обозначение типа СИ | АМТ-4 |
| Изготовитель | Mianyang Shuangji Electronic Co. LTD, Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гистерезисграф автоматический АМТ-4 предназначен для измерений магнитных характеристик (остаточной намагниченности, остаточной индукции, коэрцитивной силы по намагниченности и индукции, максимального энергетического произведения) образцов магнитотвердых материалов (далее - МТМ) различных типов в режиме перемагничивания квазистатическим магнитным полем в замкнутой магнитной цепи.
Принцип действия гистерезисграфа автоматического АМТ-4 (далее - гистерезисграф АМТ-4) основан на перемагничивании образца медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи с последующим измерением высокоточным электронным веберметром магнитной индукции или намагниченности, индуцированными в измерительной катушке. Значения напряженности магнитного поля измеряется датчиком Холла. Сигналы с датчика Холла и измерительной катушки позволяют построить петлю гистерезиса или кривую размагничивания (для высококоэрцитивных магнитотвердых материалов) и рассчитать аналоговым или цифровым способом характеристики образца магнитотвердых материалов.
Гистерезисграф АМТ-4 состоит из измерительного блока АМТ-4, электромагнита DCT-200 со сменными полюсами, датчика Холла, блока управления электронагревом с нагревающими полюсами, измерительных катушек (B Coil), калибровочных катушек (Alignment coil), температурных измерительных катушек (Coil High temp), термогигрометра НС-520, персонального компьютера с предустановленным ПО и контрольного образца для проверки работоспособности. Катушки, входящие в состав гистерезисграфа, отличаются видом и размером отверстия, количеством витков и площадью.
К гистеререзграфу автоматическому АМТ-4 относится гистерезисграф АМТ-4 с зав.№ A5055/D5055.
Заводской номер A5055/D5055 наносится на табличку (шильд), расположенную на задней стенке измерительного блока методом лазерной гравировки. На катушках указывается: вид катушки, диаметр (для круглого отверстия), длина и ширина (для прямоугольного отверстия), количество витков, площадь катушки.

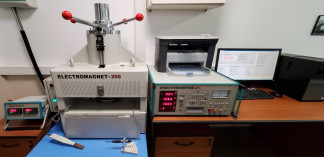

Общий вид средства измерений представлен на рисунке 1. Общий вид катушек представлен на рисунке 2.
Пломбирование гистерезисграфа АМТ-4 не предусмотрено.
Нанесение знака поверки на гистерезисграф АМТ-4 не предусмотрено.
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Exp0-120824.
ПО предназначено для управления работой гистерезисграфа АМТ-4 и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, обработку, хранение. Результаты измерений магнитных характеристик МТМ образцов выводятся в числовом виде на переднюю панель гистерезисграфа, а так же в числовом и графическом виде на экран компьютера. При необходимости результаты могут быть сохранены в виде файла или распечатаны.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077 - 2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Exp0-120824 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальная напряженность магнитного поля в центре рабочего пространства электромагнита для полюсов диаметром 60 мм, кА/м (кЭ), не менее: - для зазора 20 мм - для зазора 15 мм - для зазора 10 мм - для зазора 5 мм | 2343 (29,4) 2400 (30,2) 2488 (31,3) 2500 (31,4) |
| Максимальная напряженность магнитного поля в центре рабочего пространства электромагнита для полюсов диаметром 110 мм, кА/м (кЭ), не менее: - для зазора 20 мм - для зазора 15 мм - для зазора 10 мм - для зазора 5 мм | 2100 (26,4) 2200 (27,б) 2300 (28,9) 2410 (30,3) |
| Диапазон устанавливаемых значений напряженности постоянного магнитного поля, кА/м (кЭ) | от - 2500 до + 2500 (от - 31,4 до +31,4) |
| Диапазон измерений напряженности постоянного магнитного поля, кА/м (кЭ) | от 1 до 2500 (от 0,01 до 31,4) |
| Пределы допускаемой относительной погрешности устанавливаемых значений напряженности постоянного магнитного поля,% | ±2,0 |
| Диапазон измерений магнитного потока, Вб | от 0,001 до 0,1 |
| Пределы допускаемой относительной погрешности измерения магнитного потока, % | ±1,0 |
| Диапазон измерений остаточной намагниченности образца, кА/м (кГс) | от 1 до 1590,8 (от 0,01 до 20) |
| Пределы допускаемой относительной погрешности измерений остаточной намагниченности ,% | ± 3,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений остаточной намагниченности, % | 1,0 |
| Диапазон показаний остаточной индукции образца, Тл | от 0,02 до 1,6 |
| Диапазон измерений остаточной индукции образца, Тл | от 0,2 до 1,4 |
| Пределы допускаемой относительной погрешности измерений остаточной индукции, % | ± 3,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений остаточной индукции, % | 1,0 |
| Диапазон показаний коэрцитивной силы по индукции, кА/м | от 4 до 1890 |
| 1 | 2 |
| Диапазон измерений коэрцитивной силы по индукции, кА/м | от 100 до 1890 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % | ± 4,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по индукции, % | 1,5 |
| Диапазон показаний коэрцитивной силы по намагниченности, кА/м | от 40 до 2500 |
| Диапазон измерений коэрцитивной силы по намагниченности, кА/м | от 100 до 2500 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы по намагниченности, % | ± 4,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по намагниченности, % | 1,5 |
| Диапазон показаний максимального энергетического произведения, кДж/м3 | от 0,1 до 510 |
| Диапазон измерений максимального энергетического произведения, кДж/м3 | от 30 до 500 |
| Пределы допускаемой относительной погрешности измерений максимального энергетического произведения | ±5,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений максимального энергетического произведения, % | 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры, мм, не более | |
| - высота | 260 |
| - ширина | 470 |
| - длина | 530 |
| Масса измерительного блока, кг, не более | 25 |
| Диаметр измеряемых образцов, мм | от 3 до 60 |
| Диапазон устанавливаемых значений температуры, °С | от 15 до 220 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 85 |
| Параметры электрического питания: | |
| - напряжение, В | 380 ± 38 |
| - частота, Гц | 50 ± 1 |
наносится на титульный лист инструкции по эксплуатации типографским методом или методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гистерезисграф автоматический АМТ-4 в составе: - измерительный блок АМТ-4; - электромагнит DCT-200 со сменными полюсами; - датчик Холла; - блок управления электронагревом с нагревающими полюсами; - измерительные катушки (B Coil); - калибровочные катушки (Alignment coil); - температурные измерительные катушки (Coil High temp); - термогигрометр НС-520; - контрольный образец AlNiCo | АМТ-4 | 1 шт. |
| Персональный компьютер с ПО | ПК | 1 шт. |
| Инструкция по эксплуатации гистерезисграфа автоматического АМТ-4. КРПГ.25803.00103. | ИЭ | 1 экз. |
| ГСИ. Гистерезисграф автоматический АМТ-4. Методика поверки | МП 126-261-2020 | 1 экз. |
| Описание типа Гистерезисграфа автоматического АМТ-4 | ОТ | 1 экз. |
приведены в разделе 4 Инструкции по эксплуатации гистерезисграфа автоматического АМТ-4. КРПГ.25803.00103.
Нормативные документы, устанавливающие требования к Гистерезисграфу автоматическому АМТ-4
Государственная поверочная схема для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвердых материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2816 от 29.12.2018 г.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
