| Номер в госреестре | 82712-21 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | МT5 |
| Изготовитель | Fagor Arrasate S. Coоp., Испания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия МТ5 (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговые электрические сигналы. Аналоговые электрические сигналы с датчиков суммируются и поступают в индикатор, где сигнал и преобразуется в цифровой код. Результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональными клавишами на передней панели индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), грузопередающего устройства, весоизмерительного устройства, включающего в себя датчики и соединительные коробки, а также индикатор. Дополнительно к весам подключен принтер для печати показаний взвешивания.
В состав весов входят датчики весоизмерительных тензорезисторных 0745А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55379-13).
В весах используется индикатор IND780, изготовленный фирмой «Mettler-Toledo GmbH», Швейцария.
Весы снабжены следующими устройствами:
- автоматическое устройство установки на нуль;
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство тарирования (выборки массы тары).
Терминология и обозначения характеристик весов гармонизированы с требованиями ГОСТ OILM R-76-1-2011.
К весам данного типа относятся весы неавтоматического действия МТ5 с заводским номером С003939809-5АХ. Заводской номер наносится на маркировочные таблички, расположенные на ГПУ с боковой стороны и на корпусе индикатора.

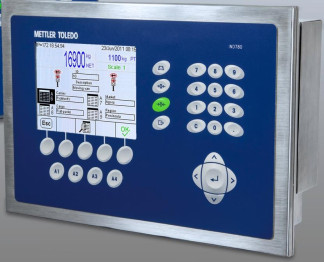

Общий вид ГПУ весов представлен на рисунке 1 , общий вид индикатора весов - на рисунке 2.
Схема пломбирования весов от несанкционированного доступа к местам настройки (регулировки) приведена на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
На ГПУ с боковой стороны и на корпусе индикатора должны быть прикреплены маркировочные таблички, содержащие следующую информацию:
- обозначение весов;
- наименование изготовителя;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- действительная цена деления (шкалы) (d) и поверочный интервал (e);
- заводской номер весов;
- знак утверждения типа.
Идентификационным признаком программного обеспечения (далее - ПО) служит номер версии, который доступен для просмотра в меню индикатора весов.
ПО является метрологически значимым.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 3).
Применяемые в весах интерфейсы связи не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания, для фальсификации отображаемых, обработанных или сохраненных результатов измерений, для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 8.0.10 |
| Цифровой идентификатор ПО | - |
Основные метрологические характеристики весов (значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n), а также пределы допускаемой абсолютной погрешности при поверке (mpe)) приведены в таблице 2, остальные метрологические характеристики - в таблице 3, основные технические характеристики - в таблице 4.
Таблица 2 - Метрологические характеристики
| Обозначение весов | Min, т | Max, т | г к II | n | Интервалы взвешивания, т | mpe, кг |
| МТ5 | 0,1 | 10 | 5 | 2000 | от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. | ±2,5 ±5,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Показания индикации массы, кг, не более | Мах + 9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки на нуль, % от Max, не более | 20 |
| Верхняя граница диапазона устройства выборки массы тары (Т"), кг | 100 % от Max |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры сетевого питания (через адаптер): - напряжение переменного тока, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Диапазон рабочей температуры для ГПУ весов, оС | от -10 до +40 |
| Особый диапазон рабочей температуры для индикатора весов, оС | от +15 до +25 |
| Габаритные размеры ГПУ весов (длинахширинахвысота), мм | 13300х2000х1100 |
| Габаритные размеры индикатора весов (длинахширинахглубина), мм | 320х220х110 |
| Масса индикатора весов, кг | 5,0 |
наносится любым технологическим способом на маркировочные таблички, закрепленные на корпусе индикатора и с боковой стороны ГПУ, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия МТ5 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «ПОРЯДОК РАБОТЫ» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к весам неавтоматического действия МТ5
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
