| Номер в госреестре | 82716-21 |
| Наименование СИ | Мерники металлические технические |
| Обозначение типа СИ | К7-ВМА |
| Изготовитель | Открытое акционерное общество "Омский механический завод" (ОАО "Омский механический завод"), г. Омск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические К7-ВМА (далее по тексту - мерники) предназначены для измерений объема спирта и водно-спиртовых растворов и других неагрессивных жидкостей.
Принцип действия мерников основан на измерении объема жидкости методом налива или слива.
Конструктивно мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объема, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объема производится через трубу для донного налива.
К мерникам данного типа относятся мерники металлические технические К7-ВМА зав. №№ 1, 2.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в паспорт типографским способом.
Общий вид мерников представлен на рисунке 1.
Пломбировка мерников от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенные через отверстия в болтах, установленных на:
- фланцах наливных и переливных патрубков;
- фланце сливного патрубка;
- сливных кранах;
- крышке горловины мерника;
- смотровых окнах;
- шкальных градуированных пластинах.
Допускается пломбировать шкальные градуированные пластины саморазрушающимися наклейками с оттиском поверительного клейма.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.

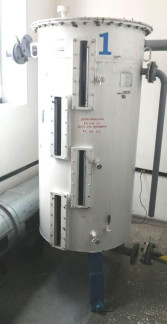

а) б) а) - Мерник К7-ВМА зав. № 1; б) - Мерник К7-ВМА зав. № 2 Рисунок 1 - Общий вид мерников
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для | |
| мерника К7-ВМА зав. № 1 | мерника К7-ВМА зав. № 2 | |
| Номинальное значение полной вместимости, дм3 | 500 | 750 |
| Пределы допускаемой относительной погрешности на отметке полной вместимости при температуре 20 °С, % от номинального значения полной вместимости | ±0,2 | |
| Класс по ГОСТ 8.633-2013 | ||
| Пределы допускаемой относительной погрешности на всех отметках шкалы в пределах от 100 до 500 дм3 при температуре 20 С, % от номинального значения полной вместимости | ±0,2 | |
| Пределы допускаемой относительной погрешности на всех отметках шкалы в пределах от 150 до 750 дм3 при температуре 20 °С, % от номинального значения полной вместимости | ±0,2 | |
| Цена деления шкал, дм3 | 2 | 5 |
| Наименование характеристики | Значение для | |
| мерника К7-ВМА зав. № 1 | мерника К7-ВМА зав. № 2 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 2040 | 3180 |
| - длина | 1070 | 980 |
| - ширина | 830 | 740 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от 10 до 30 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средняя наработка на отказ, ч | 8000 | |
| Средний срок службы, лет | 6 | |
наносится на маркировочную табличку и титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество для | |
| мерника К7-ВМА зав. № 1 | мерника К7-ВМА зав. № 2 | ||
| Мерник | — | 1 шт. | 1 шт. |
| Болты регулировочные | — | — | 3 шт. |
| Ручка | — | 1 шт. | — |
| Кран пробно-спускной | — | 1 шт. | — |
| Кран пробно-спускной сальниковый с изогнутым спуском Ду 6 | 10Б8бк1 | 3 шт. | |
| Отвес | — | 1 шт. | 1 шт. |
| Термометр | — | 2 шт. | — |
| Термометр для измерения температуры спирта типа ТП-22 | ТУ25-1102.038-82 | 1 шт. | |
| Стекло смотровое | — | 3 шт. | — |
| Паспорт | — | 1 экз. | 1 экз. |
приведены в разделе 2.5 «Устройство и принцип работы» паспорта мерника К7-ВМА зав. № 1 и в разделе 5 «Устройство и работа изделия» паспорта мерника К7-ВМА зав. № 2.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим К7-ВМА
Приказ Росстандарта от 07.02.2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
