| Номер в госреестре | 82717-21 |
| Наименование СИ | Мерники металлические технические |
| Обозначение типа СИ | Г4-ВИЦ |
| Изготовитель | Открытое акционерное общество "Омский механический завод" (ОАО "Омский механический завод"), г. Омск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические Г4-ВИЦ (далее по тексту - мерники) предназначены для измерений объема спирта и водно-спиртовых растворов и других неагрессивных жидкостей.
Принцип действия мерников основан на измерении объема жидкости методом налива или слива.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерников установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
К мерникам данного типа относятся:
- мерники металлические технические Г4-ВИЦ-250 зав. №№ 1,3 - с номинальным значением полной вместимости 2500 дм3;
- мерники металлические технические Г4-ВИЦ-1000 зав. №№ 4, 5 - с номинальным значением полной вместимости 10000 дм3.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в паспорт типографским способом.

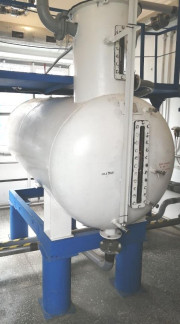

Общий вид мерников представлен на рисунке 1.
в)
г)
а) - Мерник Г4-ВИЦ-250 зав. № 1; б) - Мерник Г4-ВИЦ-250 зав. № 3; в) - Мерник Г 4-ВИЦ-1000 зав. № 4; г) - Мерник Г4-ВИЦ-1000 зав. № 5
Рисунок 1 - Общий вид мерников
Пломбировка мерников от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенные через отверстия в болтах, установленных на:
- фланцах наливных и переливных патрубков;
- фланце сливного патрубка;
- сливных кранах;
- крышке горловины мерника;
- смотровых окнах;
- шкальных градуированных пластинах.
Допускается пломбировать шкальные градуированные пластины саморазрушающимися наклейками с оттиском поверительного клейма.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для | |
| мерников Г4-ВИЦ-250 зав. №№ 1, 3 | мерников Г4-ВИЦ-1000 зав. №№ 4, 5 | |
| Номинальное значение полной вместимости, дм3 | 2500 | 10000 |
| Пределы допускаемой относительной погрешности на отметке полной вместимости при температуре 20 °С, % от номинального значения полной вместимости | ±0,2 | |
| Класс по ГОСТ 8.633-2013 | 1 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для | |
| мерников Г4-ВИЦ-250 зав. №№ 1, 3 | мерников Г4-ВИЦ-1000 зав. №№ 4, 5 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 1890 | 2735 |
| - длина | 2600 | 3700 |
| - ширина | 1135 | 1900 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, С | от 10 до 30 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средняя наработка на отказ, ч | 8000 | |
| Средний срок службы, лет | 6 | |
наносится на маркировочную табличку и титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество для | |
| мерников Г4-ВИЦ-250 зав. №№ 1, 3 | мерников Г4-ВИЦ-1000 зав. №№ 4, 5 | ||
| Мерник | — | 1 шт. | 1 шт. |
| Кран пробно-спускной сальниковый с изогнутым спуском Ду 6 | 10Б8бк1 | 3 шт. | 3 шт. |
| Отвес | — | 1 шт. | 1 шт. |
| Термометр для измерения температуры спирта типа ТП-22 | ТУ25-1102.038-82 | 1 шт. | 1 шт. |
| Паспорт | — | 1 экз. | 1 экз. |
приведены в разделе 5 «Устройство и работа изделия» паспорта.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим Г4-ВИЦ
Приказ Госстандарта от 07.02.2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
