| Номер в госреестре | 82718-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | UA311632P368 |
| Изготовитель | "ABB AB, High Voltage Products", Швеция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока UA311632P368 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой расположенные в литом алюминиевом корпусе. Трансформаторы тока установлены на вводах высоковольтных выключателей. В качестве первичной обмотки используется токоведущий стержень.
К трансформаторам тока данного типа относятся трансформаторы тока UA311632P368 зав. № 07032052, 07032063, 07032053, 07032062, 07032064, 07032065, 07032045, 07032049, 07032044, 07032056, 07032060, 07032041, 07032075, 07032073, 07032072, 07032054, 07032055, 07032061, 07032042, 07032058, 07032043, 07032071, 07032070, 07032048, 07032057, 07032047, 07032040, 07032051, 07032050, 07032066, 07032069, 07032068, 07032074, 07032059, 07032067, 07032046.

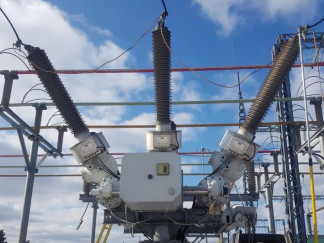

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 07032052, 07032063, 07032053, 07032062, 07032064, 07032065, 07032045, 07032049, 07032044, 07032056, 07032060, 07032041, 07032075, 07032073, 07032072, 07032054, 07032055, 07032061, 07032042, 07032058, 07032043, 07032071, 07032070, 07032048 | 07032057, 07032047, 07032040, 07032051, 07032050, 07032066, 07032069, 07032068, 07032074, 07032059, 07032067, 07032046 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 400 | 600 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | UA311632P368 | 1 шт. |
| Паспорт | UA311632P368 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 36 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
