| Номер в госреестре | 82719-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФНД-220 I зав. № 1236, 1133, 1129, 1283, 1286, 1287, 1288, 1178, 1289, модификации ТФНД-220-I зав. № 4758, 4793, 4736, 4978, 4975, 4805, модификации ТФНД-220 IV зав. №1021, 1026, 1027, 1073, 1097, 1093, модификации ТФНД-220-IV зав. № 5941, 5799, 4218, 6468, 6422, 6402, 6429, 6447, 6457, 4192, 4157, 4193.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

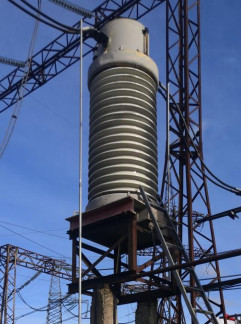

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Место
пломбировки
отсутствует.
Таблица 1 - Метрологические характеристики ТФНД-220 I
| Наименование характеристики | Значение для заводских номеров |
| 1236, 1133, 1129, 1283, 1286, 1287, 1288, 1178, 1289 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 1200 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Метрологические характеристики ТФНД-220-I
| Наименование характеристики | Значение для заводских номеров |
| 4758, 4793, 4736, 4978, 4975, 4805 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток 11ном, А | 300; 600; 1200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Наименование характеристики | Значение для заводских номеров |
| 1021, 1026, 1027, 1073, 1097, 1093 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Гном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 4 - Метрологические характеристики ТФНД-220-IV
| Наименование характеристики | Значение для заводских номеров | |||
| 5941, 5799 | 4218 | 6468, 6422, 6402 | 6429, 6447, 6457, 4192, 4157, 4193 | |
| Номинальное напряжение, кВ | 220 | 220 | 220 | 220 |
| Номинальный первичный ток 11ном, А | 1000 | 1000 | 1200 | 2000 |
| Номинальный вторичный ток Ьном, А | 1 | 5 | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 6 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-220 | 1 шт. |
| Паспорт | ТФНД-220 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 55 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
