| Номер в госреестре | 82720-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФМ-110III У1** |
| Изготовитель | Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФМ-110Ш У1** (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Трансформаторы тока одноступенчатые, с газовой изоляцией.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока ТГФМ-110Ш У1** зав. № 4313, 4314, 4315, 4316, 4317, 4318, 4319, 4320, 4321, 5811, 5815, 5810,
5792, 5796, 5788, 5783, 5784, 5797, 5798, 5804, 5786, 5805, 5802, 5806, 5800, 5791, 5807, 5803,
5793, 5795, 5790, 5808, 5809, 5882, 5879, 5881, 5878, 5874, 5867, 5868, 5870, 5877, 5876, 5883, 5884, 5871, 5873, 5875, 5872, 5869, 5880, 5529, 5530, 5534.

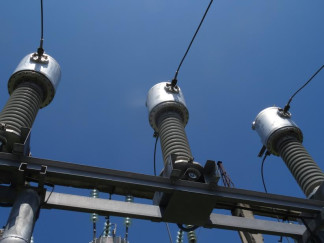

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||||
| 4313, 4314, 4315, 4316, 4317, 4318, 4319, 4320, 4321 | 5811, 5815, 5810 | 5878, 5874, 5867, 5868, 5870, 5877, 5876, 5883, 5884, 5871, 5873, 5875, 5872, 5869, 5880 | 5529, 5530, 5534 | 5882, 5879, 5881 | 5792, 5796, 5788, 5783, 5784, 5797, 5798, 5804, 5786, 5805, 5802, 5806, 5800, 5791, 5807, 5803, 5793, 5795, 5790, 5808, 5809 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 | 110 | 110 |
| Номинальный первичный ток Ьном, А | 250;500; 1000 | 300 | 500 | 500 | 500; 1000 | 500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 1 | 1 | 1 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S; 0,2; 0,5 | 0,5S | 0,5S | 0,2S | 0,5S; 0,5 | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА | 30 | 30 | 10 | 10 | 10; 30 | 30 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТГФМ-110Ш У1** | 1 шт. |
| Паспорт | ТГФМ-110Ш У1** | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 56 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
