Государственный реестр средств измерений

Прибор для измерений глубины трещин RMG 4015, 82725-21

82725-21
Прибор для измерений глубины трещин RMG 4015 (далее - прибор) предназначен для измерения глубины поверхностных трещин в электропроводящих материалах.
Карточка СИ
Номер в госреестре 82725-21
Наименование СИ Прибор для измерений глубины трещин
Обозначение типа СИ RMG 4015
Изготовитель Karl Deutsch Pruf-and Messgeratebau GmbH + Co KG, Германия
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Прибор для измерений глубины трещин RMG 4015 (далее - прибор) предназначен для измерения глубины поверхностных трещин в электропроводящих материалах.

Описание

Принцип действия прибора основан на электропотенциальном методе измерений глубины поверхностных трещин. Метод основан на пропускании тока и измерении разности потенциалов в точках, расположенных с разных сторон измеряемой трещины. В датчиках приборов имеется четыре электрода, размещенных на одной линии: два токовых электрода и два приемных (потенциальных) электрода. С помощью токовых электродов к контролируемому участку подводится ток, с помощью приемных электродов, расположенных справа и слева по отношению к трещине, и электронного блока измеряется разность потенциалов, пропорциональная глубине трещины.

Прибор состоит из электронного блока и датчиков RMSL-S 0° и RMSL 90°, которые применяются для измерения прямых трещин. Отличием датчика RMSL 90° от RMSL-S 0° является то, что датчик RMSL 90° позволяет проводить измерения в труднодоступных местах.

К прибору данного типа относится прибор для измерений глубины трещин RMG 4015 с зав. № 4015.003.

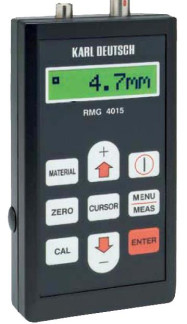

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, наносится на табличку (шильд), установленную на тыльной стороне корпуса прибора, что обеспечивает возможность прочтения и сохранность номера в процессе эксплуатации СИ. Общий вид электронного блока и датчиков представлен на рисунке 1.

Пломбирование прибора не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) прибора предназначено для настройки режимов работы и отображения результатов измерений на дисплее.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RMG 4015

Номер версии (идентификационный номер) ПО

R 4015

Цифровой идентификатор ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний глубины трещин, мм

от 0 до 99,9

Диапазон измерений глубины трещин, мм

-    для черных металлов

-    для цветных металлов (алюминий, медь, латунь)

от 0,1 до 10 от 0,1 до 12

Пределы допускаемой абсолютной погрешности измерений глубины трещин, мм

±0,1

Наименование характеристики

Значение

Ширина раскрытия трещин, мм

от 0,25 до 2,00

Напряжение питания от аккумулятора, В

1,5

Габаритные размеры, мм, не более

- ширина

83

- высота

151

- толщина

35

Масса, г, не более

225

Условия эксплуатации:

- температура окружающего воздуха, оС

от 0 до +45

- относительная влажность воздуха, %, не более

80

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор для измерений глубины трещин в составе:

-    электронный блок

-    датчик RMSL-S 0°

-    датчик RMSL 90°

RMG 4015

1 шт.

Мера моделей дефектов, зав.№ 1

1 шт.

Мера моделей дефектов, зав.№ 2

1 шт.

Инструменты для монтажа контактных штырей датчиков RMG

1 компл.

Защитный футляр

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки «ГСИ. Прибор для измерения глубины трещин RMG 4015. Методика поверки»

МП 11-261-2021

1 экз.

Сведения о методах измерений

Приведены в разделе 4 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к прибору для измерений глубины трещин RMG 4015

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2840 «Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 10.11.2024
